赤外線サーモグラフィ装置からの熱画像とアナログデータを同時に計測します。
さまざまな物理現象と熱の相関関係を多彩な解析機能を使用し検証することができます。

■熱画像とアナログデータを同期計測するメリット

サーモグラフィ装置を使用するメリット
1.非接触で計測可能
2.比較的容易に温度計測が可能
3.測定面全体の温度把握が可能

更なる温度計測へのニーズに応えます
1.熱電対データとの比較検証
2.異常温度が発生するメカニズム,条件を検証したい
 電流量,電圧,圧力,変位等
3.ライン制御信号と同期した温度計測

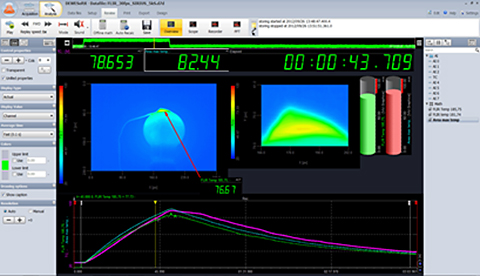

熱画像データの処理
・熱画像表示
・熱画像指定点のトレンドグラフ表示
・熱画像指定エリアの最大値,最小値,平均値をトレンドグラフ表示
・チャネル間演算
アナログデータと熱画像指定点の
四則演算
 熱画像指定点間の演算(和・差演算)
・再演算機能
・アラーム機能
熱画像データや演算結果に
レベルトリガをかけ、アラーム表示が可能

■外部信号との同期計測

熱画像の指定点データを、外部の制御データと連動して抽出することができます。
制御信号間指定点データの最大値,最小値,平均値等を計測できます。
ラインに流れる製品の温度データを適所で計測しデータとして保存します。

■バッテリー安全評価試験

■その他アプリケーション例

・金型プレス品質管理
・鋳造ライン品質管理
・切削加工機品質管理
・自動溶接機品質管理
・ブレーキディスク研究開発(車・鉄道等)
