鉄道・船舶 Transport

分散型計測システム KRYPTON

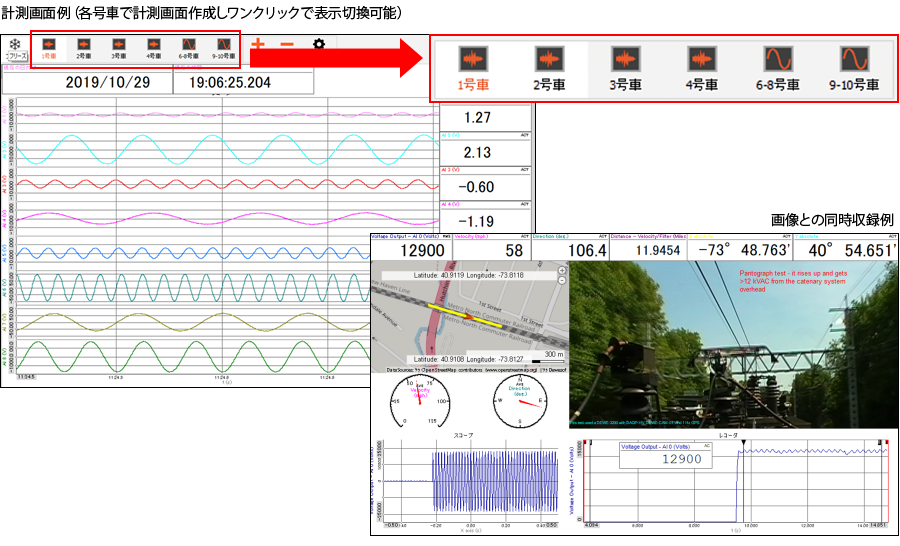

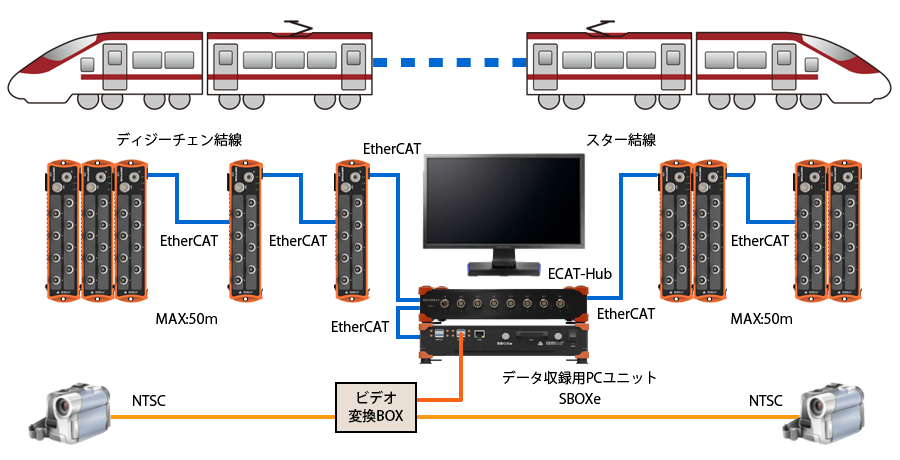

■各車両データを1カ所で集中モニタリング及び収録

実車両計測では、「ひずみ」「圧力」「加速度」「温度」「速度」等を多チャネル計測します。KRYPTONは、各車両で計測するこれらのデータを1カ所でモニタリング・収録できる分散化システムです。さらに、動画も同時収録可能で、それぞれの事象がどこで発生したものか瞬時に判断できます。

■EtherCAT® 通信技術を採用
 ケーブル1本でデータ通信,サンプリング同期,電源供給できるため、分散設置したデータ収録システムを簡単に構築
■各EtherCAT® ケーブルは最大100mまで延長可能
■EtherCAT® ケーブルはディジーチェン結線もしくは、EtherCAT-Hubを使用したスター結線でKRYPTONを接続
 チャネル増設もEtherCAT®ケーブルを追加するだけで自由に行えます。
■耐環境性能
 使用温度範囲:-40~85℃, 耐振・耐衝撃:980m/s2,防塵・防滴:IP67,65
■動画(最大4画像)やGPSデータ(位置情報)の同時収録

KRYPTON製品についてはこちら

データロガー&FFTアナライザ&電力解析 SIRIUS

■1台でデータロギング,音・振動FFT解析,電力解析をリアルタイム表示

SIRIUSシリーズはUSBでPCに接続する小型多チャネルマルチロガーです。ひずみ,電圧,IEPE®,熱電対,回転,パルスなどさまざまなアナログ入力とGPS,ビデオ画像,ジャイロセンサ等を同期計測できます。SIRIUSには収録・解析ソフトDEWESoftX3が標準添付されており、時系列データの他、FFT解析,電力解析(有効/無効/皮相電力,力率)などさまざまな解析が可能となります。

■高速,高分解能A/D内蔵
 200kHz 24ビット アンチエリアシング機能付き 8chもしくは16ch
■安全設計
 アイソレーション電圧:1kV
 最大許容入力電圧:1kV (電圧入力モジュール)
 デュアルA/D搭載でレンジオーバーミスを防止
■豊富な解析ソフトを搭載
 FFT:振幅/RMS/パワー/RMS SD/オーバーラップ設定/アベレージ設定
 音響解析:周波数ウェイティング/タイムウェイティング/オクターブフィルタ(1/3~1/24)
 オーダートラッキング:任意の次数設定/次数分解能(1/2~1/64)/ウォータフォール表示
 電力解析:有効電力/無効電力/皮相電力/力率/高調波解析

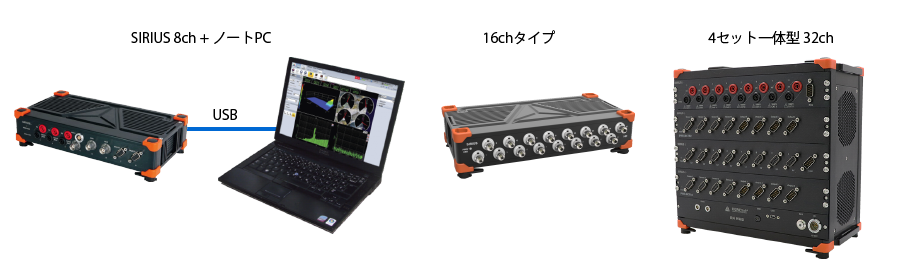

機器構成例

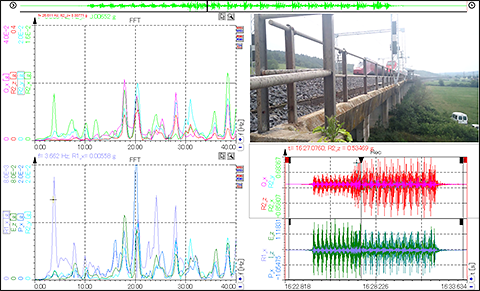

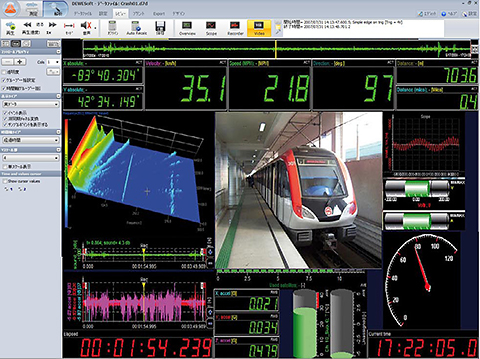

■データロギング&FFT解析

データロギング&FFT解析

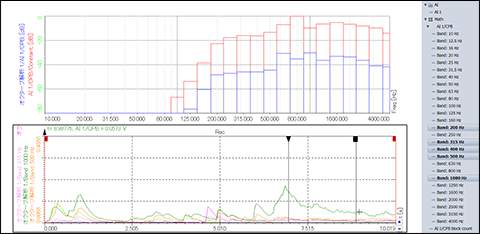

■オクターブバンド

オクターブバンド

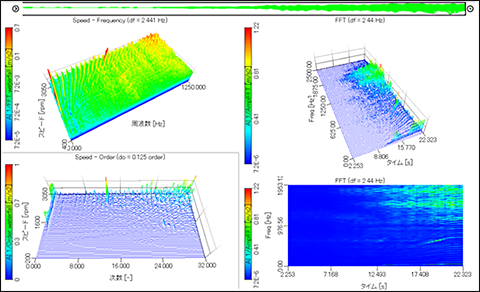

■オーダートラッキング解析

オーダートラッキング解析

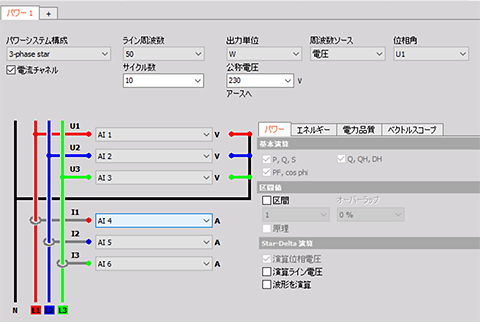

■電力解析設定画面

電力解析設定画面

SIRIUS製品についてはこちら

いろいろな計測例

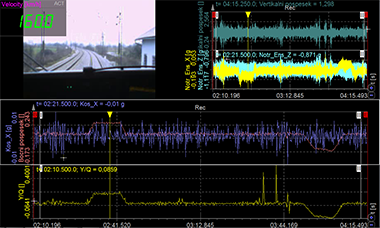

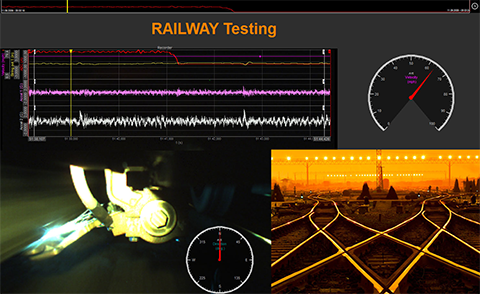

■走行データ計測

傾きが大きい走行経路で車輪とレール間の動的パラメータを計測します。 計測で最も重要な値の1つは、横方向加速度と縦方向加速度(Y/Q)との比であり、これは脱線係数を表します。 比率Y/Qは、鉄道車両の脱線の可能性/確率を示すので重要です。この測定によりレールの不良個所を見つけることが可能となります。 またISOに準拠したオンライン演算「人体振動計測」のオプション機能もあります。

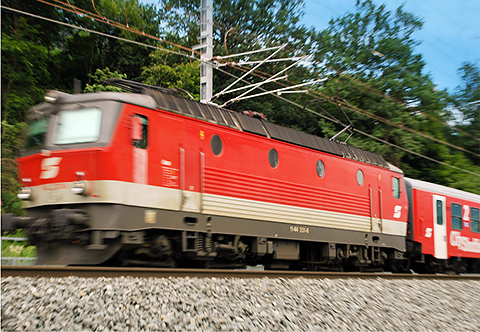

■高耐圧アイソレーションによる実車計測

SIRIUSのアイソレーションモデルは、CATⅡ1600V(SIRIUSi – HS 8xHV)の高耐圧を有しており、高電圧下での実車計測においても安定したデータ収録ができます。

高耐圧アイソレーションによる実車計測写真

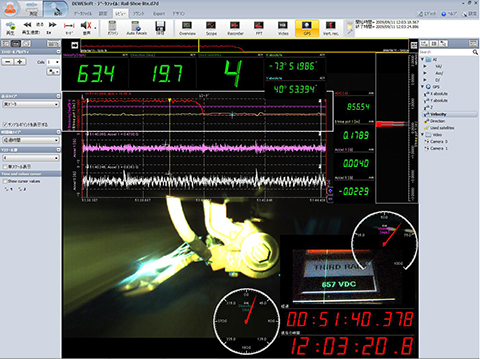

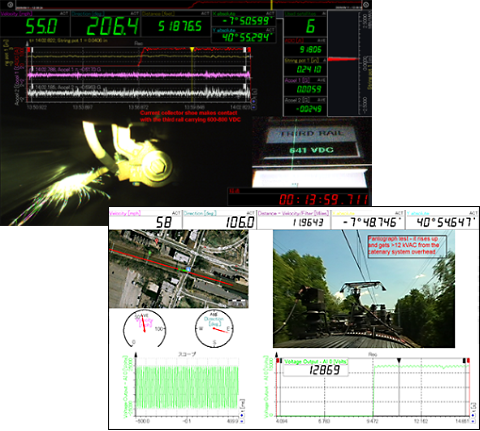

■パンタグラフと導体レール試験

電車や鉄道の電源システムをテストするには、電圧, 電流, 加速度, GPSパラメータ, CANバスデータ, ビデオ, 変位などの広範囲の入力信号を収録し解析する必要があります。 DEWESoftは豊富な製品を取り揃えていますので、ニーズに合わせて組み合わせることで、これらの計測のサポートが可能になります。
また、ビデオを同期させて架線へのパンタグラフの接続の監視やレールと導体レールの相互作用などの解析も容易です。

パンタグラフと導体レール試験写真

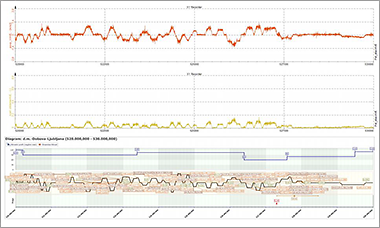

■車両姿勢,騒音振動計測

移動する車両側に搭載した室内音,振動,VIDEOデータを収録するシステムと、軌道からの振動,音を計測するシステムをGPSクロックにより完全同期サンプリングで計測できます。 本システムでより詳細な車両通過時の振動,騒音データを取得することができます。

■人体振動計測

ISO2631,ISO8041に準拠したRMS,PAEK,CREST,VDV,MSDV(振動暴露量値),MTVVISO2631-5により定義される演算値alDにより人体への影響を見極めることができます。 人体振動測定と同時に長時間時系列でのデータ収録VIDEOデータ,GYRO,GPSデータとの同期収録をご提案します。

人体振動計測画面写真

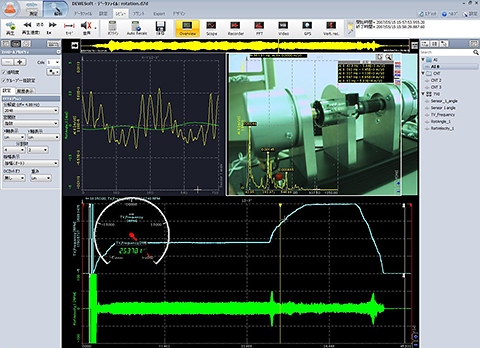

■ねじり振動計測

ねじり振動計測画面写真

■電源供給部位の高電圧計測

電源供給部位の高電圧計測画面写真
