本バージョンでは複数のファイルをシームレスに結合または比較できるデータマージ機能が導入され、設定と解析をより迅速かつ直感的に行えるようになりました。クリーンアップレコーダマーカは信号の乱れを除去するのに役立ち、ウィジェットテンプレートを使用すると表示をカスタマイズできます。また、回転機械のテスト向けに、マルチチャネルサポートとより鮮明な視覚化を備えたキャンベルプロットも強化しました。電力分野では、新しい電力モジュールUIと計算機能、そしてまったく新しいEISプラグインを導入しました。
概要
まずは、新機能のビデオをご覧ください。
【動画】DewesoftX 2026.2の新機能を簡単にご紹介
データファイルの結合
事後解析では、繰り返し計測されたデータを比較したり、データをひとつのファイルに結合したり、不要な欠落部分を削除したりするなど、より自由な操作が求められることがよくあります。新しいデータファイルの結合機能を使えば、これらすべてが可能になります。

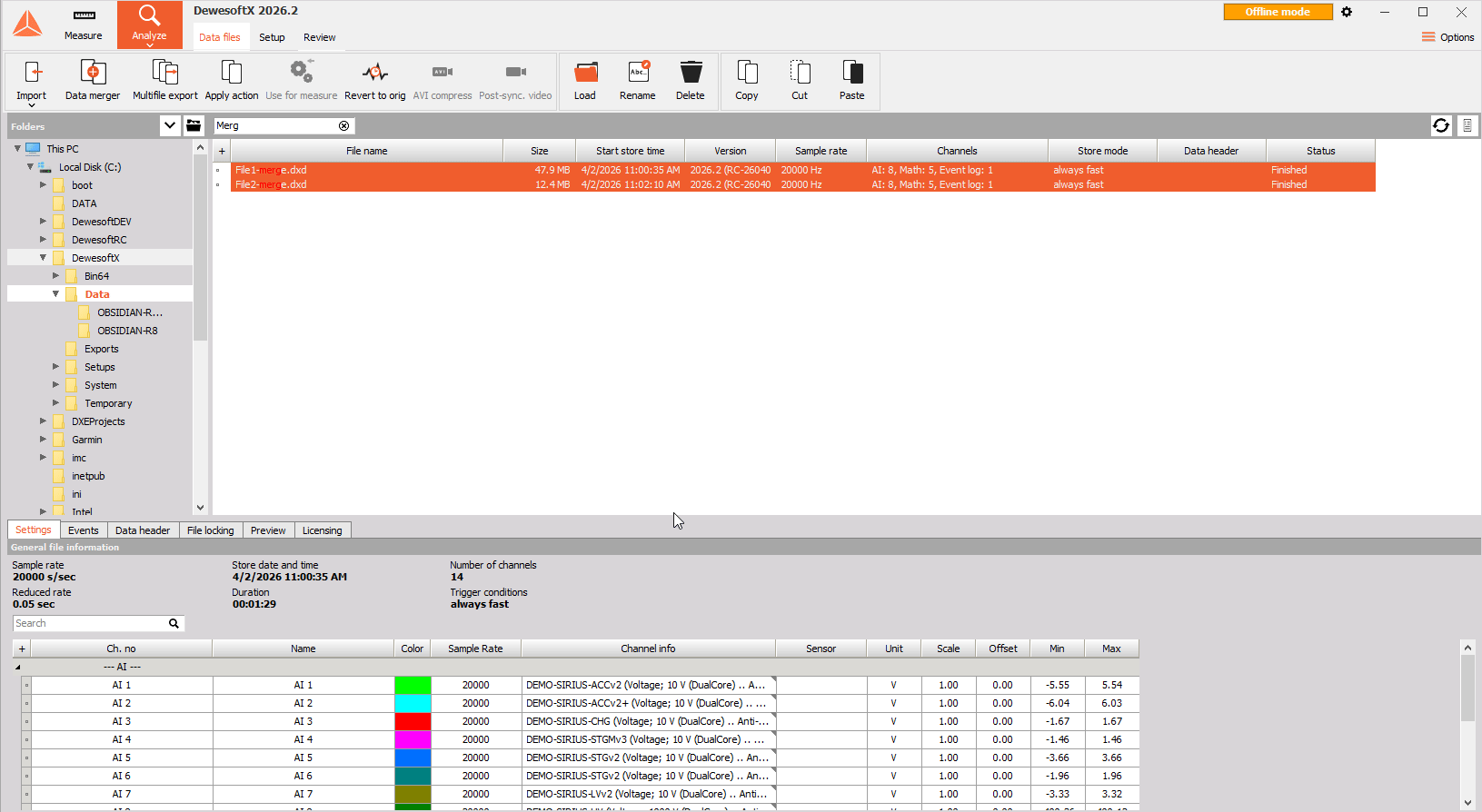

解析ツールバーに、*.dxdデータファイルを結合するための新しいボタンが追加されました。または、ファイルを選択して右クリックし、操作を選択することもできます。
データファイルの結合
結合操作は3種類から選択でき、それぞれに図解が付いているので、結果のファイルがどのようになるかをすぐに確認できます。
複数のデータ実行を比較したい場合は、ファイルを並列で結合してください。単一ファイルを扱う場合は、データ欠損を削除して、より分かりやすい概要を表示することもできます。
並列および逐次結合では、すべてのデータを結合する「ユニオン」と、重複するデータのみを使用する「インターセクション」のいずれか選択できます。ファイルは、絶対時間、相対時間、または最初のトリガ（信号の開始点）を使用して位置合わせすることができ、すべてのファイルまたは各ファイルごとに、カスタムオフセットを追加することも可能です。
データファイルの結合
これら3つの操作すべてにおいて、新しいデータファイルに含めるチャネルを選択できます。DewesoftXは結合されたファイルに対して自動的に表示を生成しますが、他のファイルと同様に表示を追加またはインポートすることも可能です。
レコーダマーカの消去

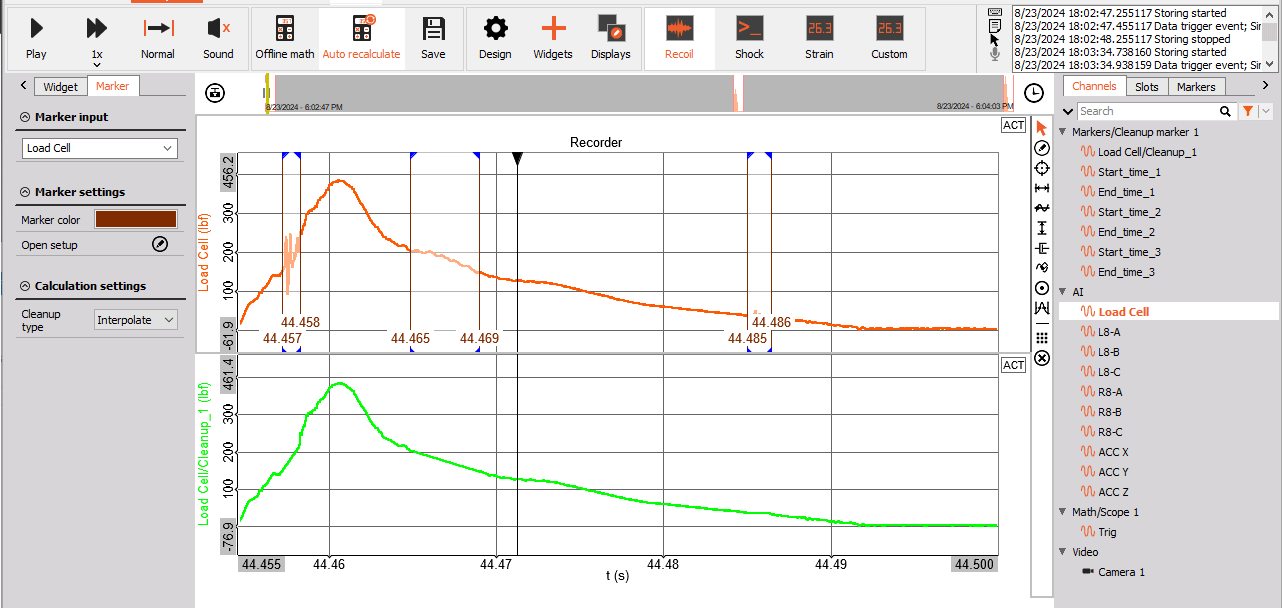

現実世界の信号は完璧であることは稀です。予期せぬスパイク、ノイズ、あるいは無関係なセグメントなどによって、解析が本来よりも難しくなることがあります。レコーダウィジェットの時系列データで利用できる新しいクリーンアップマーカは、収録したデータを精緻化し、より正確な解析のために準備するのに役立ちます。
信号から不要な部分（スパイクなど）を除去すると、切り取られた部分は自動的に線形補間された値に置き換えられ、滑らかな信号が維持されます。あるいは、これらの部分を完全に除去し、データの重要な部分だけをつなぎ合わせて、新しい連続したチャネルを作成することもできます。
クリーンアップマーカー：2つの使用方法
どちらの場合も、新しいチャネルが作成されますが、元の快速ファイルには生データが保持されます。単一のマーカー内で複数の領域を選択するには、SHIFTキーを押しながら追加の領域を選択します。
例えば振動解析において過渡的なスパイクを除去することで、定常状態の動作に集中することができ、より明確な知見とより信頼性の高い結果が得られます。
ウィジェットテンプレート
Dewesoftのカスタムウィジェットを作成したいと思っていたなら、今こそ創造性を発揮する時です！

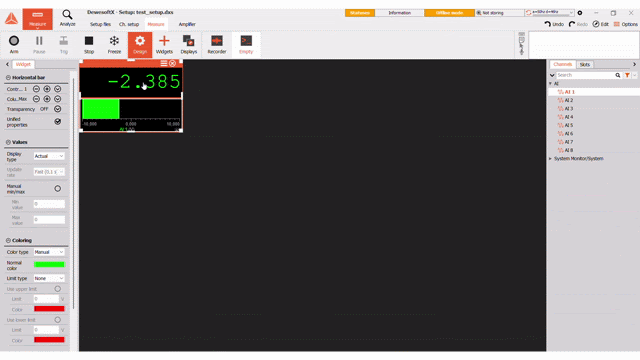

ウィジェットメニューからウィジェットを組み合わせてウィジェットテンプレートを作成し、任意のディスプレイに追加できるようになりました。また、以前に作成したウィジェットテンプレートを再利用して、新しいウィジェットを作成することもできます。
名前、説明、アイコン、および表示されるウィジェットグループをカスタマイズし、設定を変更した場合でも、他のウィジェットと同様にアクセスできます。個々のウィジェットと同様に、ウィジェットテンプレートに移動、サイズ変更、チャネルを割り当てることができ、さらにテンプレート内の各ウィジェットの色やデータ型などのプロパティを個別にカスタマイズすることも可能です。
ウィジェットテンプレート

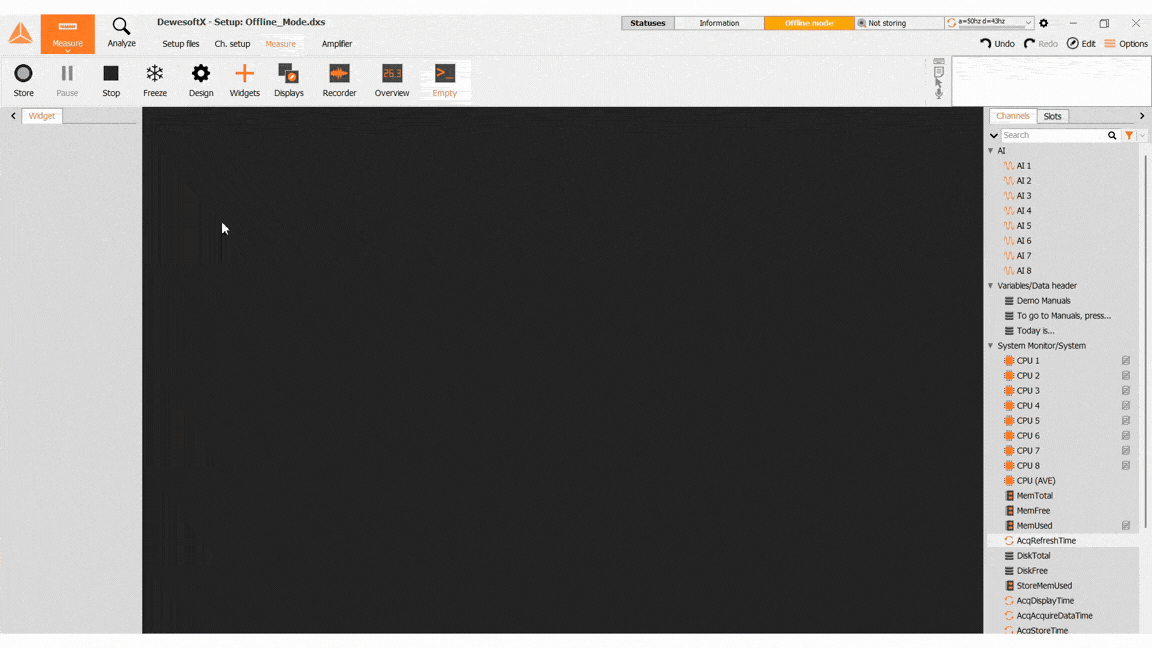

今回のリリースでは、ウィジェットテンプレートを使用して作成された「ボード線図」と「デジタルバーメーター」という2つの新しいウィジェットを導入し、この機能がいかに強力で便利であるかを示しました。
2つの新しいウィジェット - ボード線図とデジタルバーメータ
キャンベルプロットの改良

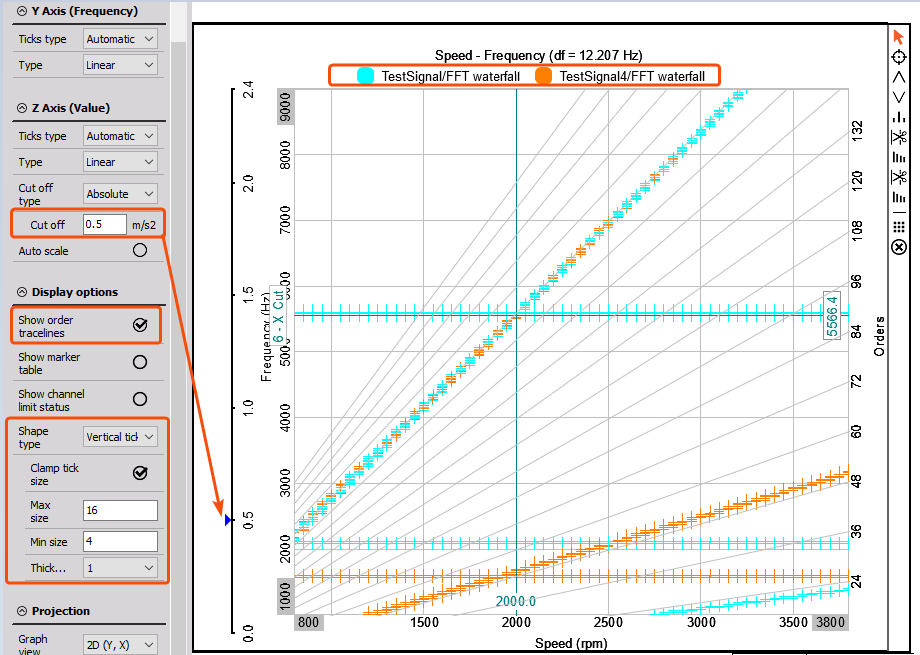

再設計されたキャンベルプロットは、特に回転機械の試験において解析を容易にし、データの視覚化を向上させます。
ウィジェットに複数のチャネルを割り当てられるようになり、各チャネルは視認性を高めるために異なる色で表示されます。データは新しい十字型のマーカーで表示され、縦の大きさは信号の振幅を表します。これらのマーカの最小サイズと最大サイズは調整可能です。また、絶対値を使用してカットオフ値を定義することで、より正確な制御が可能になります。これらの値は、更新されたY軸上に三角形のマーカで表示されます。単一のチャンネルを表示する場合でも、振幅の増加を表すために色グラデーション（例えば、青から赤）を使用することができます。
新しいキャンベルプロット
新しいオーダートレースライングリッドにより、オーダーの追跡が容易になりました。さらに、上部のラベルには各チャネルに対応する色が示され、複数のチャネルを使用する場合の視認性が向上します。これらの改良は、高度なトリプルキャンベルプロットの一部であり、ジェットエンジンのテストなど、要求の厳しいアプリケーションに特に役立ちます。
パワーモジュールのゼロクロス周波数の推定

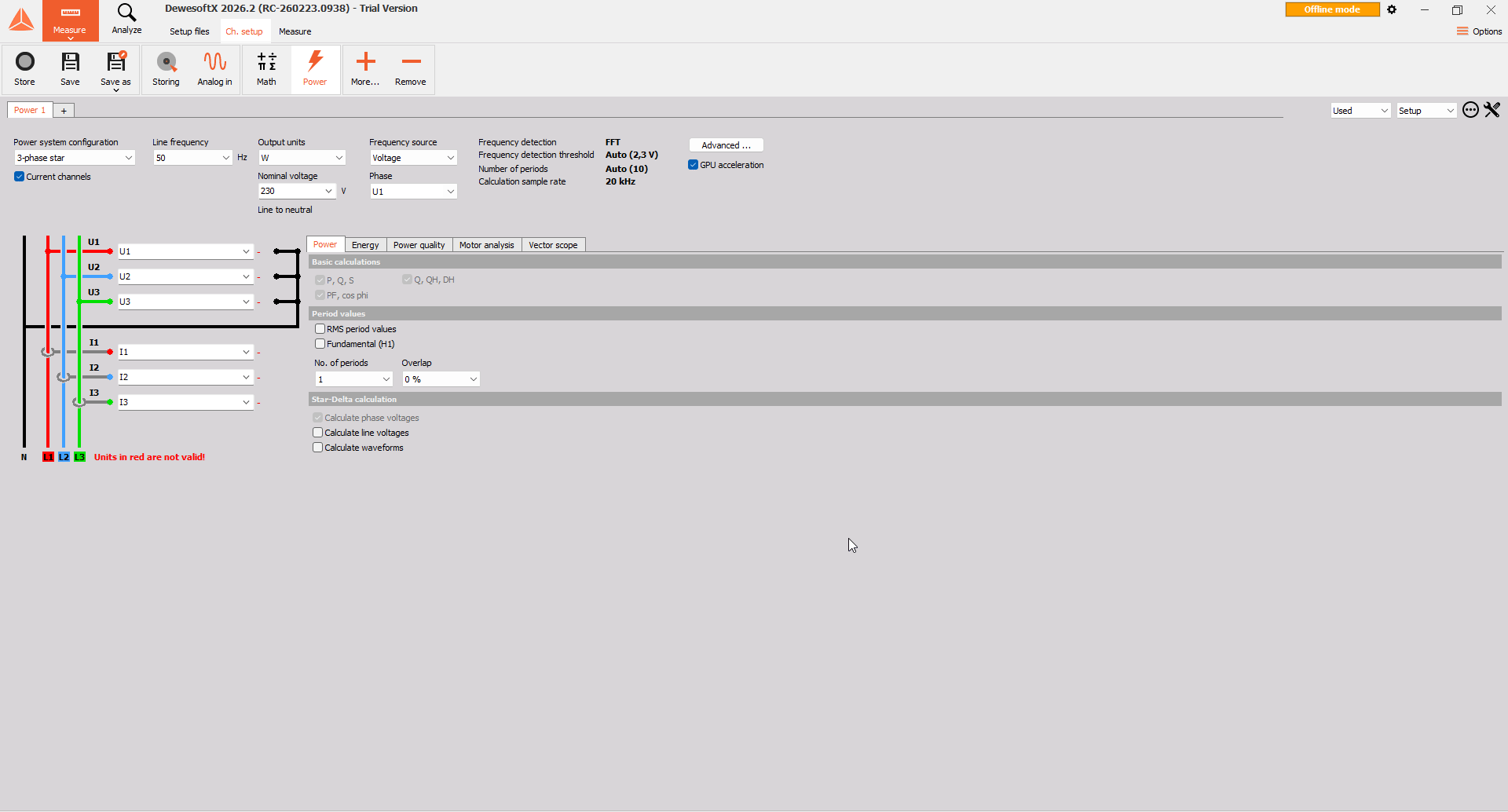

パワーモジュールは、インタフェースが刷新され、高度な周波数検出機能が追加されました。これらの機能強化により、ユーザーはパワーモジュールが基本周波数を追跡する方法をより詳細に制御できるようになります。周波数は、すべての電力計算の基礎となる重要なパラメータです。新しい「詳細設定」ウィンドウでは、ユーザは2つの周波数推定アルゴリズムから選択できるようになりました。
- FFTに基づく推定：これまで唯一の選択肢であった手法。周波数スペクトルを解析し、ノイズが多いものの、変化が緩やかな信号に非常に適している。
- ゼロクロス推定：非常に高速な応答が求められるアプリケーションに最適です。この方式には、ノイズや高調波によって発生する不要なゼロクロスを除去する調整可能なヒステリシス機能が搭載されています。
これらの改良により、より幅広い計測シナリオにおいて、より堅牢な周波数推定が可能になります。クリーンな電力供給から、高度な駆動系システムまで、あらゆる場面でその性能が発揮されます。
新しいパワーモジュールUI
電気化学インピーダンス分光法（EIS）解析装置
バッテリ試験は、単純な充放電サイクルをはるかに超えて進化しました。今日では、根本的な電気化学プロセスを理解し、劣化メカニズムを特定し、性能と健全性に関するより深い洞察を得ることに重点が置かれています。これらすべてが、EISアナライザによって可能になりました。
周波数掃引を適用し、その結果生じる電圧と電流の応答を計測することにより、EISアナライザは従来のEISアナライザに期待されるすべての重要な結果を提供します。

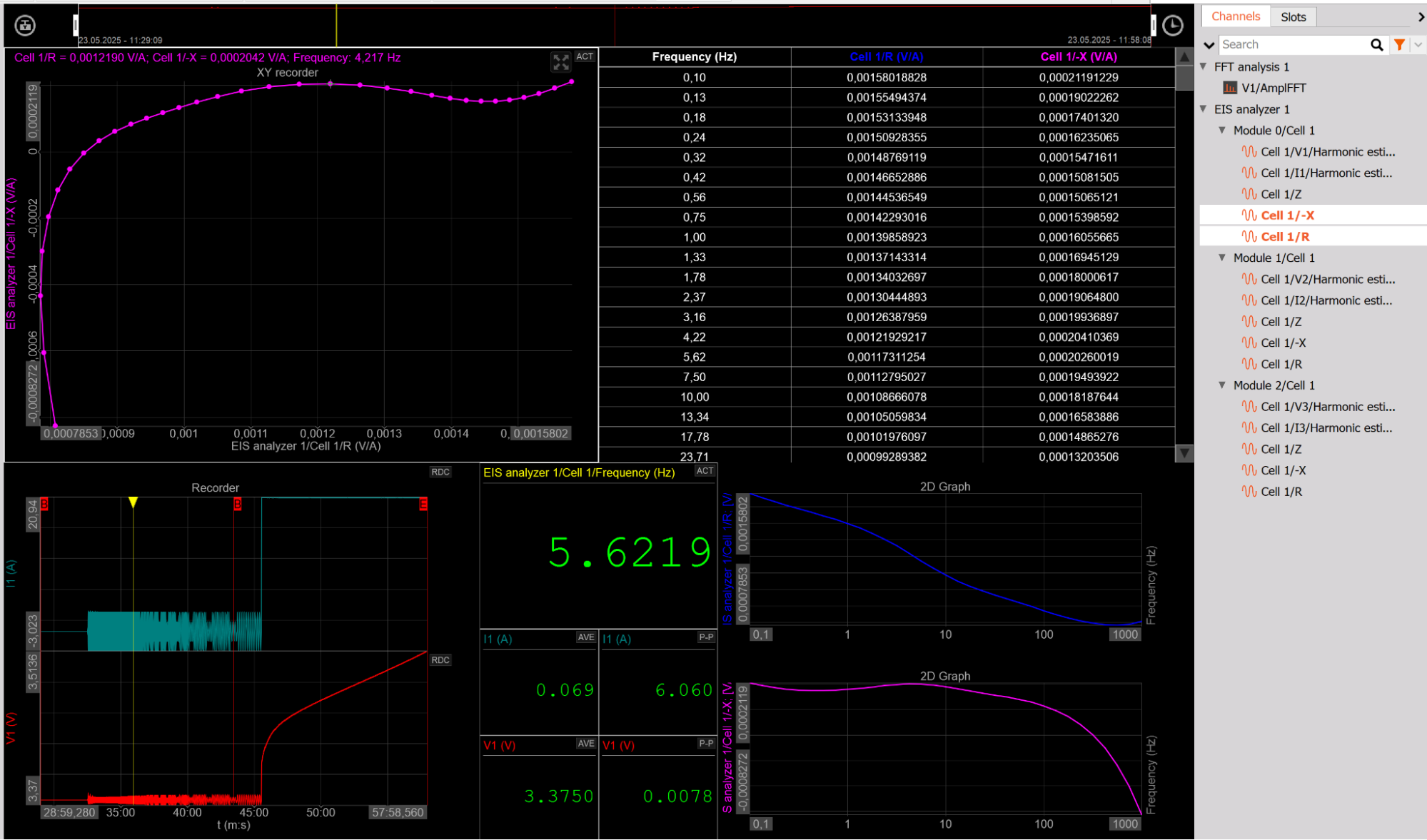

このモジュールは、周波数検出や視覚化から出力チャネルの選択まで、お客様のニーズに合わせて完全に構成できるため、セットアップにおいて最大限の柔軟性を発揮します。あらかじめ定義された表示により、必要な情報がすべて一目で確認でき、計算結果を迅速かつ直感的に把握できます。
ナイキスト線図を用いることで、バッテリのインピーダンスを視覚的に即座に把握できるため、複雑な電気化学的挙動の解釈が容易になります。
EIS 既定の表示
新しいハードウェアのサポート
Dewesoft X 2026.2のリリースに伴い、高性能なデバイスとモジュールを多数追加し、ハードウェアサポートを拡張しました。
SIRIUS® XRシステム
- SIRIUS® XR9システム
- SIRIUS® XR5システム
- SIRIUS-XR-SBOX
SIRIUS® X / XHS モジュールおよびスライス
- SIRIUSir-XHS ラックスライス
- SIRIUSr X ラックスライス
- SIRIUS XHS-CHGアンプ
- 可変トリガをサポートするSIRIUS XHSカウンタ
X-Line モジュール
- IOLITEi-X-4xUNIおよびSIRIUSi-X-8xUNI フル絶縁型ユニバーサルモジュール
- IOLITEi-X-4xCAN-FDおよびSIRIUSi-X-8xCAN-FD マルチチャネルCAN-FDモジュール
IOLITEモジュール
- IOLITEir-8xRTD v3は、温度（RTD、サーミスタ）、抵抗、電圧計測用のフル絶縁モジュール
今回のリリースにより、柔軟性の向上、接続性の拡大、最新世代のデータ収録ハードウェアへの対応など、Dewesoftのエコシステムがさらに強化されます。
他に何が新しいのでしょうか?
その他の新しい機能は以下の通りです。
- CANおよびCAN FDチャネルをMDF形式でエクスポート
- 2Dグラフウィジェットのy軸の位置を柔軟に調整
- バーウィジェットでチャネルベースの色分けを使用して視覚化を改善
- 軌道解析：
- フィルタリングされた軌道（例：1X）には、シャフトの中心位置に関する情報が含まれるようになりました。
- 高調波補償テーブルの値は、設定された振幅形式に基づいて表示されるようになりました。
- IEC 61000-4-30に準拠したディップ＆スウェル現象
- 航空機出力の事前定義済み表示と基準曲線
DewesoftX2026.2は、すべてのDewesoftユーザ向けの無料アップグレードで、すべてのDewesoftデータ収録システムと互換性があります。
最新版はサポートページからダウンロードしてください。
