概 要

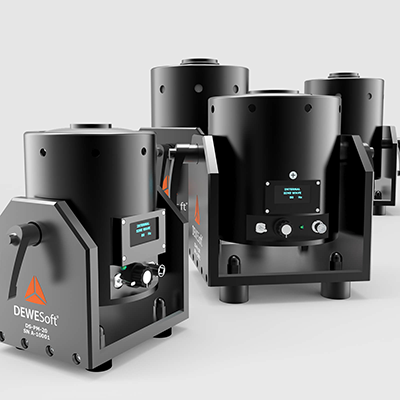

■永久磁石シェーカー

モーダルおよび振動試験に使用できる、小型で軽量かつパワフルな汎用シェーカーです。コンパクトサイズにもかかわらず高いDUT容量があります。
PM-20とPM-100には、内蔵アンプと正弦波信号発生器があり、周波数は1Hzから15,000Hzの間で調整できます。

  PM-20 PM-100 PM-250 PM-440
出力 (サイン波) 20N 100N 250N 440N
出力(衝撃)  40N 200N 500N 880N
周波数レンジ 0 – 12kHz 0 – 8kHz 0 – 5kHz 0 – 5kHz
変位量
(ピーク トゥ ピーク)
5mm 10mm 25mm 25mm
最大加速度 30g 45g 80g 80g
総質量 4.2kg 7.5kg 11.6kg 11.8kg
冷却システム 空冷 空冷 強制空冷 強制空冷
サスペンション スプリング スプリング スプリング スプリング
最大 入力電流  4A 6A 10A 10A
アンプ 内蔵 内蔵 外付 外付
入力電圧 1VAC 1VAC 10VAC 10VAC

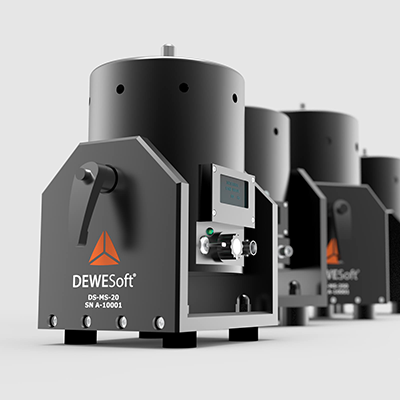

■モーダルシェイカー

高周波励起コンテンツまたは信号制御テストには、モーダルシェイカーを使用します。
DEWESoftのモーダルシェイカーは、軽量でパワフルで最大15,000Hzまで調整可能。最大25mmのストロークで440Nの加振力を発揮します。

  MS-20 MS-100 MS-250 MS-440
出力 (サイン波) 20N 100N 250N 440N
出力(衝撃)  40N 200N 500N 880N
周波数レンジ 0 – 12kHz 0 – 8kHz 0 – 5kHz 0 – 5kHz
変位量
(ピーク トゥ ピーク)
5mm 10mm 25mm 25mm
最大加速度 40g 60g 100g 100g
総質量 4.2kg 7.5kg 11.6kg 11.8kg
冷却システム 空冷 空冷 強制空冷 強制空冷
サスペンション スプリング スプリング スプリング スプリング
最大 入力電流  4A 6A 10A 10A
アンプ 内蔵 内蔵 外付 外付
入力電圧 1VAC 1VAC 10VAC 10VAC

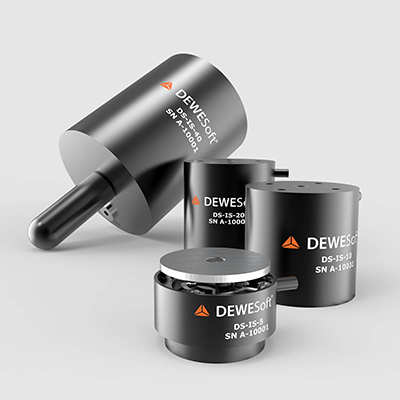

■慣性シェーカー

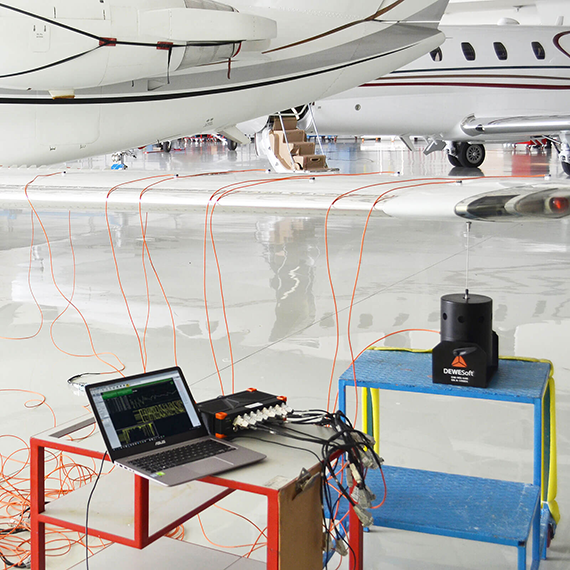

航空機のモーダル試験および機内試験で使用されるシェーカーは通常、電気力学シェーカーです。しかし、従来のシェーカーはあまり携帯性がなく、取り付けプロセスに時間がかかります。DEWESoftの慣性シェーカーは簡単に取り付けられ、優れた機動性を発揮しポータブルに使用できます。

  IS-05 IS-10 IS-20 IS-40
出力 (サイン波) 5N  10N  20N  40N
最大ピーク電流 4A 4A 4A 4A
周波数レンジ 10-1,000Hz  10-3,000Hz  10-3,000Hz  10-3,000Hz
可動アセンブリ質量 0.05kg  0.1kg  0.1kg  0.6kg
変位量
(ピーク トゥ ピーク)
1mm  5mm  8mm  12mm
寸法 H x D (mm) 24x32 40x42 46x44.4 86x71
総質量 0.06kg  0.24kg  0.3kg  1.2kg
冷却システム 空冷 空冷 空冷 空冷
サスペンション スプリング スプリング スプリング スプリング
アンプ 外付 外付 外付 外付
入力電圧 0.5VAC  1VAC  1VAC  1VAC
最大 入力電流 1A 4A 4A 4A
