概 要

■TACHOレベルカウンター

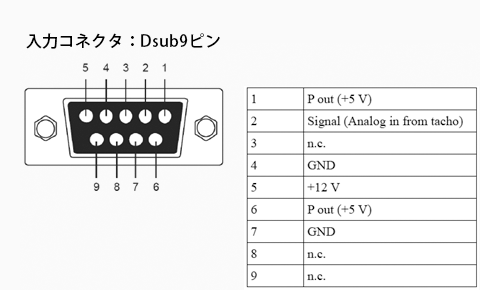

DS-TACHO1はSIRIUSシリーズおよびDEWE-43Aのカウンタユニット(LEMO7ピン)に接続するパルス波形成型器です。
ロガー側カウンタのトリガレベルが固定のため本ユニットを使用して任意のトリガレベルで計測できます。本ユニットはタコパルス計測用です。

トリガレベル/リトリガレベル ±10mV~±2V(スクリューで調整)
入力タイプ ACカップル(1Hz)
入力抵抗 150kΩ
最大入力電圧 ±50Vdc,±100Vac
電源 +5V

■TACHOセンサー

型式 TACHO-02 TACHO-03 TACHO-04
イメージ
周波数 最大4kHz 最大4kHz 最大100kHz
電源 3~15VDC、45mA 3~15VDC、0、13W 3~30VDC、120mA
動作温度 -10 ℃ ~ 70 ℃ -10 ℃ ~ 70 ℃ -10 ℃ ~ 70 ℃
寸法 長さ73mm、直径16mm 長さ73mm、直径16mm 6m×20mm 2.5mケーブル付
