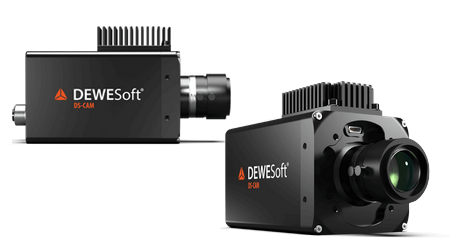

CMOSカメラ
高性能画像同期データ収録用の高速GigEカメラです。
信頼性が高く堅牢なCMOSセンサ技術を採用し、高画質, 高フレームレートでデータ収録します。
収録解析ソフトウェアDewesoftXとの組み合わせにより、さまざまな画像同期計測に対応したオプションカメラです。
DEWESoft社製データロガー専用の同期型カメラです。SIRIUSのA/Dからクロックを入力し、アナログ信号, CAN信号などとの同期計測を実現します。
カメラは最大4台まで接続可能で、全てSIRIUS本体からのクロックを入力します。画像データは、SIRIUSに接続しているPCまたはSBOXeのLANポートに接続して使用します。
複数の同期カメラ
標準のネットワークスイッチを介して複数のカメラを接続し、同期することができます。カメラの数は、ネットワークデータ帯域幅によってのみ制限されます。

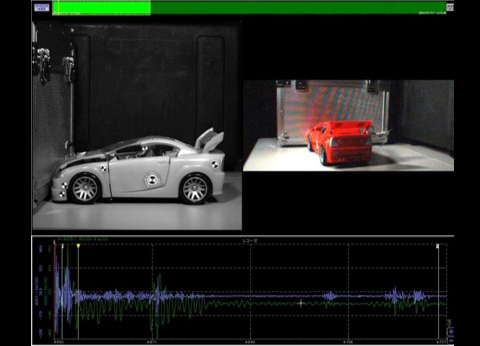

高速ビデオ
カメラは、37FPSで最大解像度 2048 × 1536ピクセルの高品質の高速ビデオを提供します。画像の解像度を下げることで、最大6400FPSの高いフレームレートが実現されます。

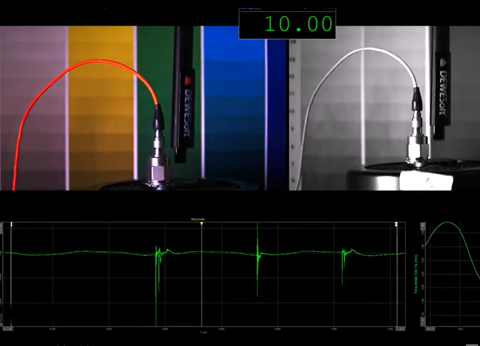

アナログデータに同期
カメラはDEWESoft社製データロガーのアナログデータ収録デバイスに同期できます。
ビデオとサンプリングされたアナログデータは、正確に同期されます。
耐環境
カメラは防塵ケースに組み込まれており、IP65程度の環境保護で評価されています。過酷な環境でのビデオ収録に対応しています。

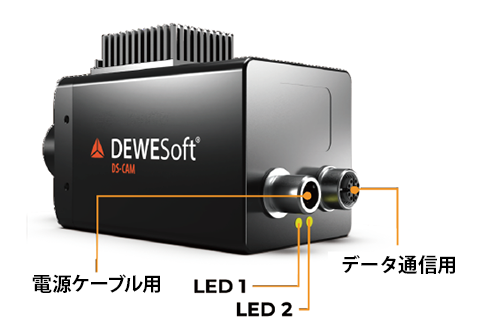

カメラの背面には、電源ケーブルとデータ通信用の2つのコネクタがあります。

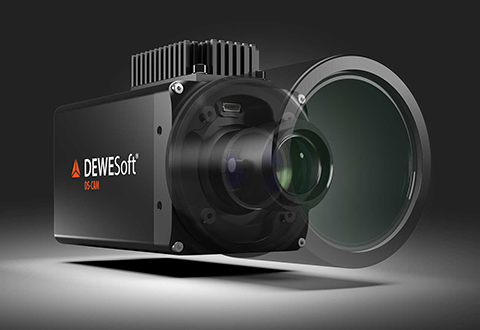

カメラには、底面に標準的な三脚ネジが付いています。 コンパクトで丈夫な筐体の上部には、冷却用のヒートシンクを搭載しています。 オプションの防水カバーにより、ほこりの侵入を防ぎ、小雨からカメラを保護することができます。
SIRIUSとの接続
SIRIUSと組み合わせたシンプルな計測システム

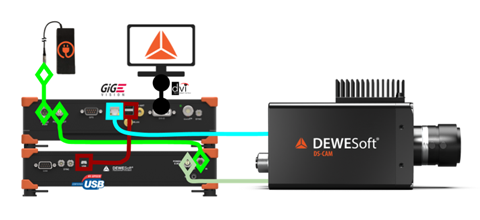

SIRIUS+SBOXとの接続
LANポートを使ってカメラをSBOXに接続。SIRIUSまたはSBOXから電源を供給できます。
DS-CAM-640c | DS-CAM-1100m | |
---|---|---|
要求CPU | ||
プロセッサ | Intel® Core™ i5; 4x 3.4 GHz; 8 threads (Intel® Core™ i7; 8x 4.5 GHz; 16 threads) |
Intel® Core™ i5; 4x 3.4 GHz; 8 threads (Intel® Core™ i7; 8x 4.5 GHz; 16 threads) |
メモリ | 8 GB (Reccommended 16 GB) | |
ストレージ | High-performance SSD (M.2 SSD) | |
Ethernetポート | 1x 10Gbit | |
ソフトウェア | DewesoftX® 2022.1 or newer | |
仕様 | ||
色 | カラー/モノクロ | モノクロ |
イメージセンサ | Sony IMX252 | Sony IMX421 Gen3 |
センサタイプ | CMOS | |
解像度 | 最大2048 px x 1536 px | 最大1920 px x 1464 px |
フレームレート | 200FPS@2048x1536 300FPS@1920x1080 520FPS@800x600 640FPS@640x480 |
400FPS@1920x1464 540FPS@1920x1080 900FPS@800x600 1100FPS@640x480 |
センササイズ | 1/1.8インチ | 2/3インチ |
ピクセルサイズ | 3,45 μm (H) × 3,45 μm (V) | 4,5 μm (H) × 4,5 μm (V) |
ダイナミックレンジ | 71 dB typ. | 71,5 dB typ. |
シャッタ | グローバルシャッタ | |
自動ホワイトバランス | 〇 | - |
使用温度範囲 | 0 ~ 65℃ | 0 ~ 60℃ |
レンズマウント | Cマウント | |
消費電力 | 約 10,0 W @ 24 VDC and 216 fps | 約11.6 W @ 24 VDC and 411 fps |
同期 | ソフトウェア同期 [2ms], PTP Ready |
