小型USBロガー

DEWE-43Aは、アナログ,CANBus,カウンタ入力を実装した小型USBロガーです。さまざまな入力を混在して同期計測ができ、時系列計測のほかに24bitエリアジングフリーのA/Dボードによる、FFTアナライザとしても活用できます。データはPCのハードディスクに保存され、収録ソフトDEWESoftX上で再解析や再演算が可能で、PCにWebカメラやIEEE1394で接続したビデオカメラ(DV規格)と同時にデータ計測もできます。

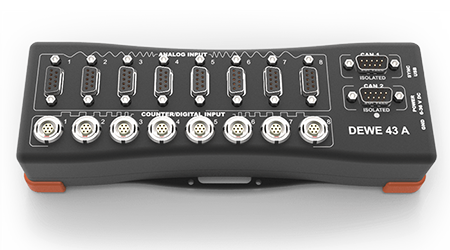

DEWE-43A

表示機能

カスタム画面の構築
測定データは、アイコンで表示させる部品を選択し、自由な位置,大きさで再生できます。
デジタル,メータ,バーグラフ表示をさせることで、計測現場になじみやすい画面を構築することができます。

多彩な演算機能

ソフトには、さまざまな演算機能が組み込まれています。四則演算,関数演算,論理演算,統計演算をはじめ、デジタルフィルタ,出力曲線補正まで演算可能です。演算データは、追加チャネルとして収録され、入力生データはそのまま損なうことなく同時に収録ができます。演算結果をさらに演算することも可能で、入力の生データと演算された複数の結果を比較検証することができます。

 演算項目
数式演算 四則、論理関数, 三角関数, ロジック, 測定関数, 信号関数, イベント
曲線補正 基準曲線, XY曲線, FFT曲線
フィルタ処理 IIRフィルタ, FIRフィルタ, FFTフィルタ
統計演算 基本統計処理, ラッチ数値処理


演算対象チャネル:
入力データ, 演算データ, CANデータ,GPSデータ, オプションソフト収録データ,プラグインデータ

再演算機能
収録データに対して、再演算ができます。演算は、すべての演算項目が適用できるほか、オプションソフトのオーダートラッキング解析や音響解析等の演算にも対応します。 収録後にフィルタリング特性を変更したり、センサ感度を変更できるので、設定ミスのリカバリーにも役立ちます。

エクスポート機能

測定データは、汎用解析ソフトウェアへデータ転送できます。データ転送は、必要なチャネル,範囲を指定して実行できます。また、DEWESoftで再現させたデータはAviファイルへ転送できるため、測定結果の共有化に最適です。

インストールフリーソフトウェア

DEWE-43Aには、DewesoftX(収録&解析ソフトウェア)が標準添付されます。DewesoftXは、インストールフリーなのでパソコンに何台でもインストール可能です。収録データを共有化することで、DEWE-43Aを使用することなく複数のパソコンでデータの検証,解析,報告書作成が可能です。
