耐環境データロガー（耐振動，耐衝撃，耐防塵，耐防滴）

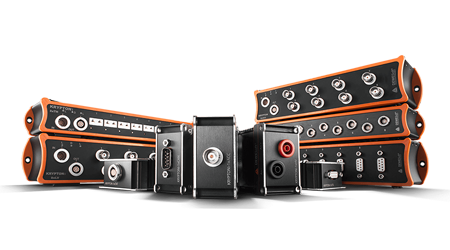

KRYPTONは、寒い場所，暑い場所，ほこり，泥，水および雪の中など厳しい条件の中でも使用可能なデータロガーです。
PCでの単独計測も、SIRIUSの拡張ユニットとしての計測にも使用することが可能です。
| 共通仕様 | |
|---|---|
| インタフェース | LEMO 1B EtherCAT®ケーブル（電源+同期+データ） |
| データ転送速度 | 100Mbit |
| 電源電圧 | 9～48V DC |
| 耐衝撃 | SIST EN 60068-2-27:2009 100 g, 6ms, half-sine 100x pos./neg 各軸 600x total |
| 耐振動 | Random vibration: MIL-STD-202G Method 214A, test condition II-D 50 Hz @ 0.025 g²/Hz 100 Hz @ 0.1 g²/Hz 2000 Hz @ 0.1 g²/Hz Profile RMS / Peak = 13.9 g / 41.7 g 各軸 8時間 , 合計 24時間 |
| 動作,保存温度 | -40～85℃ |
| KRYPTON 4xACC, 8xACC | ||
|---|---|---|
  |
チャネル数 | 4xACC:4ch／8xACC:8ch |
| 入力タイプ | 電圧 ：±10V, 5V, 1V, 200mV IEPE®：±10V, 5V, 1V, 200mV センサ出力：4，8ｍA |
|
| 入力コネクタ | BNC | |
| サンプリング速度 | 最大 20kHz | |
| A/D 変換器 | 24ビットデルタシグマ型 | |
| 入力インピーダンス | 1MΩ@電圧入力 | |
| 入力カップリング | DC, AC：0.1Hz, 1Hz | |
| アイソレーション電圧 | ― | |
| 過電圧保護 | ― | |
| 精度 | ±0.03％（読値）±0.02%(レンジ）±0.2ｍV | |
| 消費電力 | 4xACC:3W／8xACC:4.6W | |
| 寸法 | 4xACC：213x39x67mm／8xACC：213x54 67mm | |
| 質量 | 4xACC：700g／8xACC：1000g | |
| 耐環境性能 | IP67※1 | |
| KRYPTONi 8xTH, 16xTH | ||
|---|---|---|
  |
チャネル数 | 8xTH:8ch／16xTH:16ch |
| 入力タイプ | TC ：K, J, T, R, S, N, E, C, B 電圧：±1V, ±100mV |
|
| 入力コネクタ | ミニサーモカップルコネクタ | |
| サンプリング速度 | 最大100Hz | |
| A/D 変換器 | 24ビットデルタシグマ型 | |
| 入力インピーダンス | 100MΩ＠電圧入力 | |
| 入力カップリング | DC | |
| アイソレーション電圧 | 1000Vチャネル-GND,チャネル間 | |
| 精度 | 熱電対：±0.02％読値±0.5℃±10μV 電圧 ：±0.02％読値±100μV＠±1Vレンジ ±0.02％読値± 10μV＠±100ｍVレンジ |
|
| 消費電力 | 8xTH:2.5W／16xTH:4W | |
| 寸法 | 8xTH:213x39x56mm／16xTH:213x54x56mm | |
| 質量 | 8xTH:720g／16xTH:1060g | |
| 耐環境性能 | IP67※1 | |
| KRYPTONi 4xLV,8xLV | ||
|---|---|---|
|
チャネル数 | 4xLV:4ch／8xLV:8ch |
| 入力タイプ | 電圧：±50V | |
| 入力コネクタ | BNC | |
| サンプリング速度 | 最大20kHz | |
| A/D 変換器 | 24bit 逐次比較型 アンチエリアシングフィルタ付 | |
| 入力インピーダンス | 1MΩ | |
| 入力カップリング | DC | |
| アイソレーション電圧 | 1000V チャネル-GND, チャネル間 | |
| 過電圧保護 | 200V（連続），350Vピーク(100ms） | |
| 精度 | ±0.03％読値±5mV | |
| 消費電力 | 4xLV:3.8W／8xLV:6.8W | |
| 寸法 | 4xLV:213x39x67mm／8xLV:213x54x67mm | |
| 質量 | 4xLV:700g／8xLV:1000g | |
| 耐環境性能 | IP67※1 | |
| KRYPTON 3xSTG, 6xSTG | ||
|---|---|---|

|
チャネル数 | 3xSTG:3ch／6xSTG:6ch |
| 入力タイプ | 電圧：±10V, 1V, 100mV, 10mV ひずみ：2~1000ｍV/V フル, ハーフ, 1/4ブリッジ(3wire) ブリッジ電圧：1～15V シャント抵抗：100kΩ DSIアダプタ対応 （IEPE®，チャージ，電圧200V，TC，RTD） |
|
| 入力コネクタ | D-sub9ピン | |
| サンプリング速度 | 最大20kHz | |
| A/D 変換器 | 24bit 逐次比較型 アンチエリアシングフィルタ付 | |
| 入力インピーダンス | 10MΩ | |
| 入力カップリング | DC | |
| アイソレーション電圧 | ― | |
| 過電圧保護 | 50V（連続），200Vピーク(10ms）@電圧入力 | |
| 精度 | 電圧 ：±0.03％読値±0.02％レンジ±0.1mV ひずみ：±0.05％±2mV |
|
| 消費電力 | 3xSTG:4.8W／6xSTG8.9W | |
| 寸法 | 3xSTG:213x39x58mm／6xSTG:213x54x58mm | |
| 質量 | 3xSTG:740g／6xSTG:1100g | |
| 耐環境性能 | IP67※1 | |
| KRYPTONi 8xRTD | ||
|---|---|---|
 |
チャネル数 | 8ch |
| 入力タイプ | 測温抵抗体: PT100, 200, 500, 1000,2000 3wire, 4wire 電圧：±1V, ±100mV 抵抗：0～10kΩ，0～1kΩ 3wire, 4wire |
|
| 入力コネクタ | Lemo 6ピン | |
| サンプリング速度 | 最大100Hz | |
| A/D 変換器 | 24ビット デルタシグマ型 | |
| 入力インピーダンス | 1MΩ＠電圧入力 | |
| 入力カップリング | DC | |
| アイソレーション電圧 | 1000V チャネル-GND, チャネル間 | |
| 過電圧保護 | ― | |
| 精度 | 測温抵抗体：±0.05％読値±0.2℃ 電圧 ：±0.02％読値±0.01％レンジ±10μV 抵抗 ：±0.02％読値±0.01％レンジ |
|
| 消費電力 | 2.5W | |
| 寸法 | 213x39x58mm | |
| 質量 | 720g | |
| 耐環境性能 | IP65※1 | |
| KRYPTONi 8xLA | ||
|---|---|---|
 |
チャネル数 | 8ch |
| 入力タイプ | 電流：±20mA | |
| 入力コネクタ | BNC | |
| サンプリング速度 | 最大20ｋHz | |
| A/D 変換器 | 24ビット 逐次比較型 アンチエリアシングフィルタ付き | |
| 入力インピーダンス | 50Ω | |
| 入力カップリング | DC | |
| アイソレーション電圧 | 1000V チャネル-GND, チャネル間 | |
| 過電圧保護 | 50V | |
| 精度 | 0.02％読値±8μA | |
| 消費電力 | 6.8W | |
| 寸法 | 213 x 54 x 67mm | |
| 質量 | 1000g | |
| 耐環境性能 | IP67※1 | |
| KRYPTONi 2xCAN-USB | ||
|---|---|---|
 |
ポート数 | 2 |
| インタフェースタイプ | CAN2.0B | |
| データレート | 最大1Mbit/s | |
| 対応プロトコル | OBDⅡ, J1939, CAN out | |
| アイソレーション | 光絶縁 | |
| バスピン過電圧保護 | ±36V | |
| センサ出力電力 | 最大3W（2W 15V時） | |
| 動作温度 | -20～70℃ | |
| 消費電力 | 5.5W | |
| 寸法 | 213 x 54 x 56mm （213 x 54 x 71mm コネクタ含む） |
|
| 質量 | 1050ｇ | |
| 耐環境性能 | IP67※1 | |
| KRYPTON 4xCNT | ||
|---|---|---|
 |
デジタル入力仕様 | |
| 入力チャネル数 | 4ch | |
| 入力スレッショルド | Highレベル ：2.0V以上 Low レベル ：0.8V以下 |
|
| サンプリング速度 | 100 MHz | |
| 入力フィルタ | 500ns, 1μ, 2μ, 4μ, 5μ, 7.5μs | |
| 入力インピーダンス | 100kΩ +3.3Vプルアップ | |
| 過電圧プロテクション | 25V（連続） | |
| デジタル出力仕様 | ||
| 出力電圧 +5V | + 5V：100mA | |
| 出力電圧 +12V | +12V： 50mA | |
| 消費電力 | 2.7W | |
| 寸法 | 213 x 39 x 56mm | |
| 質量 | 700g | |
| 耐環境性能 | IP65※1 | |
| KRYPTONi 16xDI | ||
|---|---|---|
 |
デジタル入力仕様 | |
| 入力チャネル数 | 16ch | |
| 入力スレッショルド | Highレベル：2.4V以上 Lowレベル：0.8V以下 |
|
| サンプリング速度 | 最大40kHz | |
| 過電圧プロテクション | 40V（連続），65V（ピーク） | |
| アイソレーション電圧 | 250V チャネル-GND間, 入力コネクタ間 | |
| デジタル出力仕様 | ||
| 出力チャネル数 | ― | |
| 出力形態 | ― | |
| 最大出力電流 | ― | |
| アイソレーション電圧 | ― | |
| 消費電力 | 2W | |
| 寸法 | 213 x 39 x 58mm | |
| 質量 | 700g | |
| 耐環境性能 | IP67※1 | |
| KRYPTONi 8xDI 8xDO | ||
|---|---|---|
 |
デジタル入力仕様 | |
| 入力チャネル数 | 8ch | |
| 入力スレッショルド | Highレベル ：2.0V以上 Low レベル ：0.8V以下 |
|
| サンプリング速度 | 最大40kHz | |
| 過電圧プロテクション | 40V（連続），65V（ピーク） | |
| アイソレーション電圧 | 250V チャネル-GND間, 入力コネクタ間 | |
| デジタル出力仕様 | ||
| 出力チャネル数 | 8ch | |
| 出力形態 | オープンコレクタ +5V プルアップ抵抗 10kΩ 遅延20μs以下 | |
| 最大出力電流 | 150mA | |
| アイソレーション電圧 | 250V チャネル-GND間, 入力コネクタ間 | |
| 消費電力 | 2W | |
| 寸法 | 213 x 39 x 58mm | |
| 質量 | 700g | |
| 耐環境性能 | IP67※1 | |
| KRYPTONi 16xDO | ||
|---|---|---|
 |
デジタル入力仕様 | |
| 入力チャネル数 | ― | |
| 入力スレッショルド | ― | |
| サンプリング速度 | ― | |
| 過電圧プロテクション | ― | |
| アイソレーション電圧 | ― | |
| デジタル出力仕様 | ||
| 出力チャネル数 | 16ch | |
| 出力形態 | オープンコレクタ +5V プルアップ抵抗 10kΩ 遅延20μs以下 | |
| 最大出力電流 | 150mA | |
| アイソレーション電圧 | 250V チャネル-GND間, 入力コネクタ間 | |
| 消費電力 | 2W | |
| 寸法 | 213 x 39 x 58mm | |
| 質量 | 700g | |
| 耐環境性能 | IP67※1 | |
