耐環境データロガー(耐振動,耐衝撃,耐防塵,耐防滴)

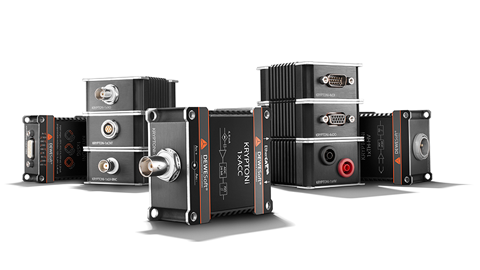

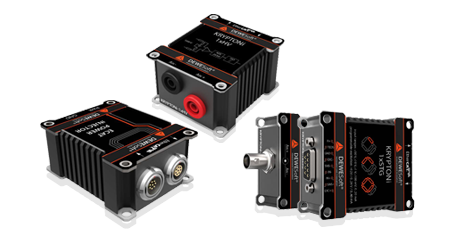

KRYPTON ONEは、EtherCAT®インタフェースを備えた、最小サイズの堅牢なシングルチャネルデータ取得モジュールです。ポケットサイズなので、センサーのすぐ隣の狭い場所にも取り付けることができます。
データ取得,同期,および電源用にケーブル1本で接続できるため分散して計測する場合に最適です。

KRYPTON ONE(1chタイプ)

モジュールの種類
ACC
絶縁型IEPEおよび電圧入力
STG
ユニバーサルおよびひずみゲージ入力
LV
最大±50V 絶縁ユニバーサル電圧入力
HV
最大±1000Vまでの絶縁型高電圧入力
TH-HV
高絶縁熱電対入力
DI
デジタル入力
DO
デジタル出力
AO
アナログ出力
CNT
カウンタ/エンコード/デジタル入力
CAN
CAN入力
CAN-FD
CAN-FD入力
仕 様
共通仕様
インタフェース LEMO 1B EtherCAT®ケーブル(電源+同期+データ)
データ転送速度 100Mbit
電源電圧 9~50V DC
耐衝撃 SIST EN 60068-2-27:2009
100 g, 6ms, half-sine
100x pos./neg 各軸 600x total
耐振動 Random vibration: MIL-STD-202G Method 214A, test condition II-D
   50 Hz @ 0.025 g²/Hz
  100 Hz @ 0.1 g²/Hz
2000 Hz @ 0.1 g²/Hz
Profile RMS / Peak = 13.9 g / 41.7 g
各軸 8時間 , 合計 24時間
動作,保存温度 -40~85℃
KRYPTONi-1xACC


入力チャネル 1ch
入力信号 電圧, IEPE®
入力コネクタ BNC
サンプリング速度 最大 40kHz
A/D 変換器 24ビット 逐次比較型 アンチエリアシング
フィルタ付き
入力インピーダンス 1MΩ@電圧入力
アイソレーション電圧 125Vrms チャネル-GND
過電圧保護 50V(連続) 200Vピーク(10ms)
精度 ±0.03%(読値)±0.02%(レンジ) ±0.1mV
IEPE入力
励起 4 mA, 8 mA
コンプライアンス電圧 24 V
センサの検出電圧 短絡検出電圧: (4V,断線検出) 19V
アナログ入力
バンド幅 0.49 fs(-3dB)
エイリアスフリーバンド幅 DC ~ 0.453 fs
エイリアス除去 -100dB
ディレイ(ADC) 37/fs
オーバーサンプリング 32
環境
消費出力 2W
寸法 62 x 56 x 29mm(コネクタ部を除く)
質量 250g
耐環境性能 IP67(*1)
KRYPTONi-1xSTG
入力チャネル 1ch
入力信号 電圧 フル、ハーフ、1/4ブリッヂ
入力コネクタ D-sub9ピン
サンプリング速度 最大40kHz
アナログ入力
A/D 変換器 24ビット 逐次比較型 アンチエリアシング
フィルタ付き
入力インピーダンス 1MΩ@50, 10Vレンジ 20MΩ@1V, 100mVレンジ
過電圧保護 200V@50, 10Vレンジ 50V@1V, 100mVレンジ
精度 ±0.03%(読値)±0.02%(レンジ) ±0.1mV
ひずみ
励起電圧 ユニポーラ:0~24V バイポーラ:0~12V
精度 ±0.05% ±2mV
ドリフト ±50 ppm/K ±100 μV/K
安定性(10% ~ 90%負荷) <0.01%
電流のリミット 最大400mW
ブリッヂ接続タイプ フル、 ハーフ、1/4ブリッヂ(3線式)
レンジ 20~1000 mV/V
内部ブリッヂ補完 ハーフ、1/4ブリッヂ 120 and 350Ω
ブリッヂ補完精度 0.05 %; TCR: 2ppm/K
内部シャント抵抗 100kΩ
アナログ入力パフォーマンス
バンド幅 0.49 fs@-3dB
エイリアスフリーバンド幅 DC ~ 0.453fs
エイリアス除去 -100 dB
ディレイ(ADC) 37 / fs
オーバーサンプリング 32
環境
消費出力 2.8W
寸法 62 x 56 x 29mm(コネクタ部を除く)
質量 250g
耐環境性能 IP67(*1)
KRYPTONi-1xLV
入力チャネル 1ch
入力信号 電圧
入力コネクタ BNC
サンプリング速度 最大40kHz
アナログ入力
A/D 変換器 24ビット 逐次比較型 アンチエリアシング
フィルタ付き
入力インピーダンス 1MΩ@50,10Vレンジ 20MΩ@1V, 100mVレンジ
過電圧保護 200V@50,10Vレンジ 50V@1V, 100mVレンジ
精度 ±0.03%(読値) , レンジの±0.02%, ±0.1mV
アナログ入力パフォーマンス
バンド幅 0.49 fs@-3dB
エイリアスフリーバンド幅 DC ~ 0.453fs
エイリアス除去 -100 dB
ディレイ(ADC) 37 / fs
オーバーサンプリング 32
環境
消費出力 1.5W
寸法 62 x 56 x 29mm(コネクタ部を除く)
質量 250g
耐環境性能 IP67(*1)
KRYPTONi-1xHV
入力チャネル 1ch
入力信号 電圧
入力コネクタ バナナ
サンプリング速度 40kHz
アナログ入力
A/D 変換器 24ビット 逐次比較型 アンチエリアシング
フィルタ付き
入力インピーダンス 10MΩ
アイソレーション電圧 CAT III 600V CAT II 1000V
過電圧保護 2kVピーク
精度 ±0.03%(読値)±0.2V
アナログ入力パフォーマンス
バンド幅 0.49 fs@-3dB
エイリアスフリーバンド幅 DC ~ 0.453fs
エイリアス除去 -100 dB
ディレイ(ADC) 37 / fs
オーバーサンプリング 32
環境
消費出力 1W
寸法 62 x 56 x 36mm
質量 300g
耐環境性能 IP65(*1)
KRYPTONi-1xTH-HV
入力チャネル 1ch
入力信号 電圧、熱電対(K, J, T, R, S, N, E, C, U, B)
入力コネクタ ミニサーモカップルコネクタ
サンプリング速度 100Hz
アナログ入力
A/D 変換器 24bitデルタシグマ型
入力インピーダンス 100MΩ@電圧入力
アイソレーション電圧 CAT III 600V, CAT II 1000 V
熱電類
入力タイプ K
精度 ±0.02%(読値) ± 0.5℃ ± 10μV
分解能 <0.001℃
サンプリング速度 100, 80, 40, 20, 10 s/sec
ノイズ 0.007℃ RMS@Type K @10 s/sec
環境
消費出力 1.3W
寸法 62 x 56 x 36mm
質量 300g
耐環境性能 IP67(*1)
KRYPTONi-4xDI


入力チャネル 4ch
入力コネクタ DSUB15HD Male
サンプリング速度 40kHz
デジタル入力
入力タイプ TTL / CMOS
入力レベル Highレベル:2V以上
Lowレベル:1V以下
過電圧プロテクション 30V (連続), 65V (ピーク)
アイソレーション電圧 250V チャネル-ケース間, チャネル間
環境
消費出力 1.5W
寸法 62 x 56 x 29mm(コネクタ部を除く)
質量 250g
耐環境性能 IP67(*1)
KRYPTONi-4xDO
デジタル出力
チャネル数 4ch
コネクタ DSUB15HD
出力形態 オープンコレクタ 内部5Vプルアップ
最大出力電流 40mA
アイソレーション電圧 フォトカプラ絶縁
環境
消費出力 2W
寸法 62 x 56 x 29mm(コネクタ部を除く)
質量 250g
耐環境性能 IP67(*1)
KRYPTON-1xAO


アナログ出力
チャネル数 1ch
出力タイプ 電圧
更新レート 1000S/sec
フルスケール出力レンジ ±10 V
精度 0.1%±1mV(0~20mA負荷時)
D/A分解能 18ビット
最大出力電流 20mA
出力インピーダンス 0.45Ω(DC)
出力コネクタ BNC
環境
消費出力 2W
寸法 62 x 56 x 29mm
質量 250g
耐環境性能 IP65/67(*1)
KRYPTON-1xCNT
デジタル入力仕様
入力チャネル 1ch
入力スレッショルド Highレベル :2.0V以上
Low レベル :0.8V以下
サンプリング速度 10 MHz
入力フィルタ 500ns, 1μ, 2μ, 4μ, 5μ, 7.5μs
入力インピーダンス 100kΩ +3.3Vプルアップ
過電圧プロテクション 25V(連続)
デジタル出力仕様
出力電圧 +5V 100mA
出力電圧 +12V 90mA
環境
消費出力 1.2W
寸法 62 x 56 x 29mm
質量 250g
耐環境性能 IP65(*1)
KRYPTONi 1×CAN
入力チャネル 1ch
インタフェースタイプ CAN2.0B
データレート 最大1Mbit/s
対応プロトコル J1939
アイソレーション あり
センサ出力電力 最大3W
環境
寸法 62 x 56 x 29mm(コネクタ部を除く)
質量 200g
耐環境性能 IP65(*1)
KRYPTONi 1×CAN-FD
入力チャネル 1ch
インタフェースタイプ CAN2.0B, CAN-FD
データレート 最大8Mbit/s
対応プロトコル J1939
アイソレーション あり
バスピン過電圧保護 ±28V
センサ出力電力 最大3W
環境
消費出力 2W+センサ出力電力
寸法 62 x 56 x 29mm(コネクタ部を除く)
質量 200g
耐環境性能 IP65(*1)
保護等級IP67:粉塵が中に入らない(耐塵形)かつ一時的に一定水圧の条件に水没しても内部に浸水することがない(防浸形)
保護等級IP65:粉塵が中に入らない(耐塵形)かつあらゆる方向からの噴流水による有害な影響がない(防噴流形)
※1:接続コネクタがIP67,65対応であること
