産業用モニタリングシステム

IOLITEdは産業用モニタリングシステムです。各種のアンプとA/Dが内蔵されたモジュールを分散設置することで、設備の常時監視を実現します。
各モジュールは、最大100mの距離を置くことが可能です。モジュール間の接続は比較的安価なRJ45コネクタのEtherNet/EtherCatケーブルを使用します。

IOLITEd (アイオーライトd)

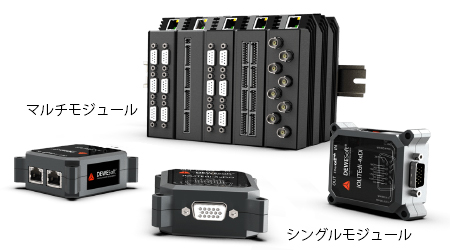

モジュールは1ユニット1chのシングルモジュールと1ユニット複数chマルチモジュールのから選ぶことができます。また、シングルモジュールには3軸MEMS振動センサが内蔵されたタイプも準備されています。

豊富なモジュールタイプ
  • シングルモジュール
    振動,電圧(1xACC) ひずみ,電圧(1xSTG) デジタル入力(4xDO) デジタル出力(4xDO) アナログ出力(1xAO)
    3軸MEMS振動センサ内蔵(3xMEMS-ACC) 2ch振動センサ,回転センサ(タコ)(2xASI)
  • マルチモジュール
    ひずみ,電圧(6xSTG,8xSTGS) 低電圧(8xLV,16xLV) 電流(8xLA) 熱電対(8xTH) 測温抵抗体(8xRTD) デジタル入力(32xDI)
    デジタル出力(32xDO) デジタル入出力(8xDI 4xDO) カウンタ(4xCNT) アナログ出力(16xAO)
簡単接続

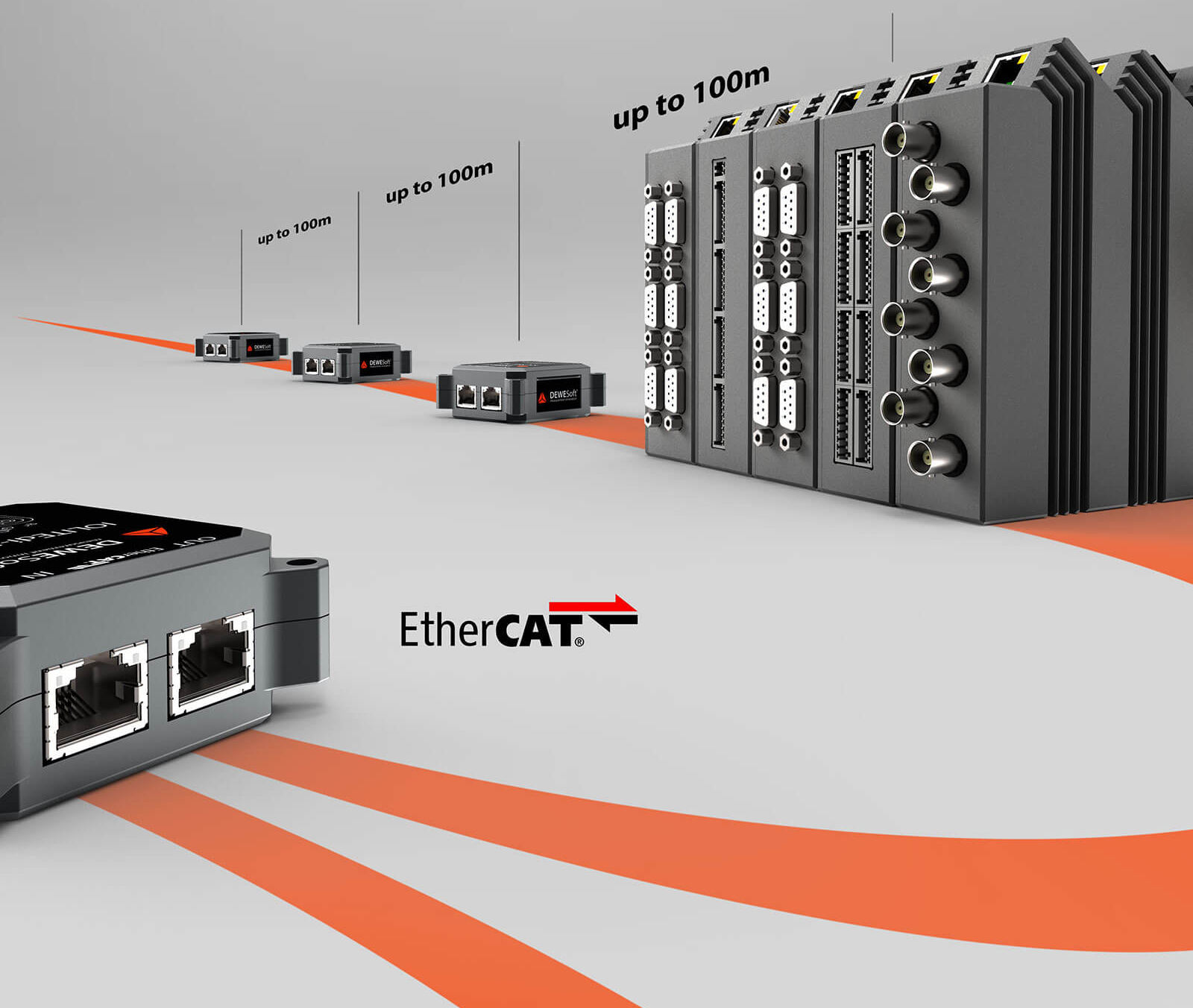

RJ45コネクタケーブルで容易に接続し、必要に応じてチャネル増設も可能。 モジュール間は50mまで直接接続でき、IOLITEdリピータを使用することで、100mまで延長できます。

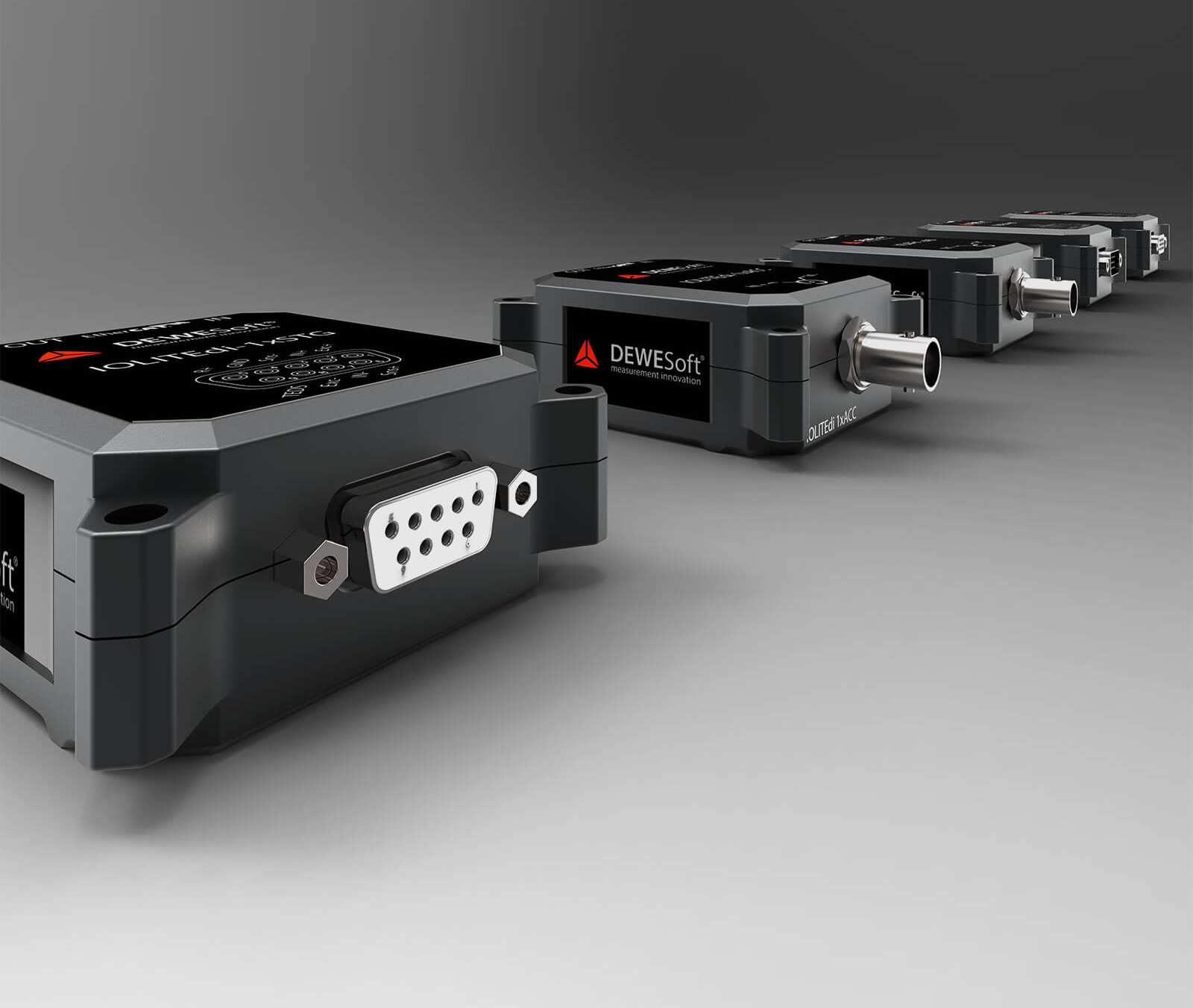

シングルモジュール
  • 1xACC:電圧/IEPE入力モジュール。
  • 1xSTG:電圧/ひずみ入力モジュール。DSIアダプタ対応 熱電対、RTD、LVDT、電流、およびIEPE測定可能
  • 4xDI:4チャンネルデジタル入力モジュール。
  • 4xDO:4チャンネルデジタル出力モジュール。
  • 1xAO:シングルチャネルアナログ電圧出力モジュール。
  • 3xMEMS-ACC:低ノイズ3軸MEMS加速度計を内蔵。本モジュールだけで構造モニタリングが可能
  • 3xMEMS-ACC-INC:3xMEMS-ACC に傾斜計を追加。3軸加速度に加えて、静的傾斜を正確に測定可能。
  • 2xASI:Dewesoft社製 振動プローブ(ASI-1xVIB-50g)を接続するための2chアナログ入力と、回転機器監視用RPMセンサ(タコ)用デジタル入力1chチャネルを備えたモジュール

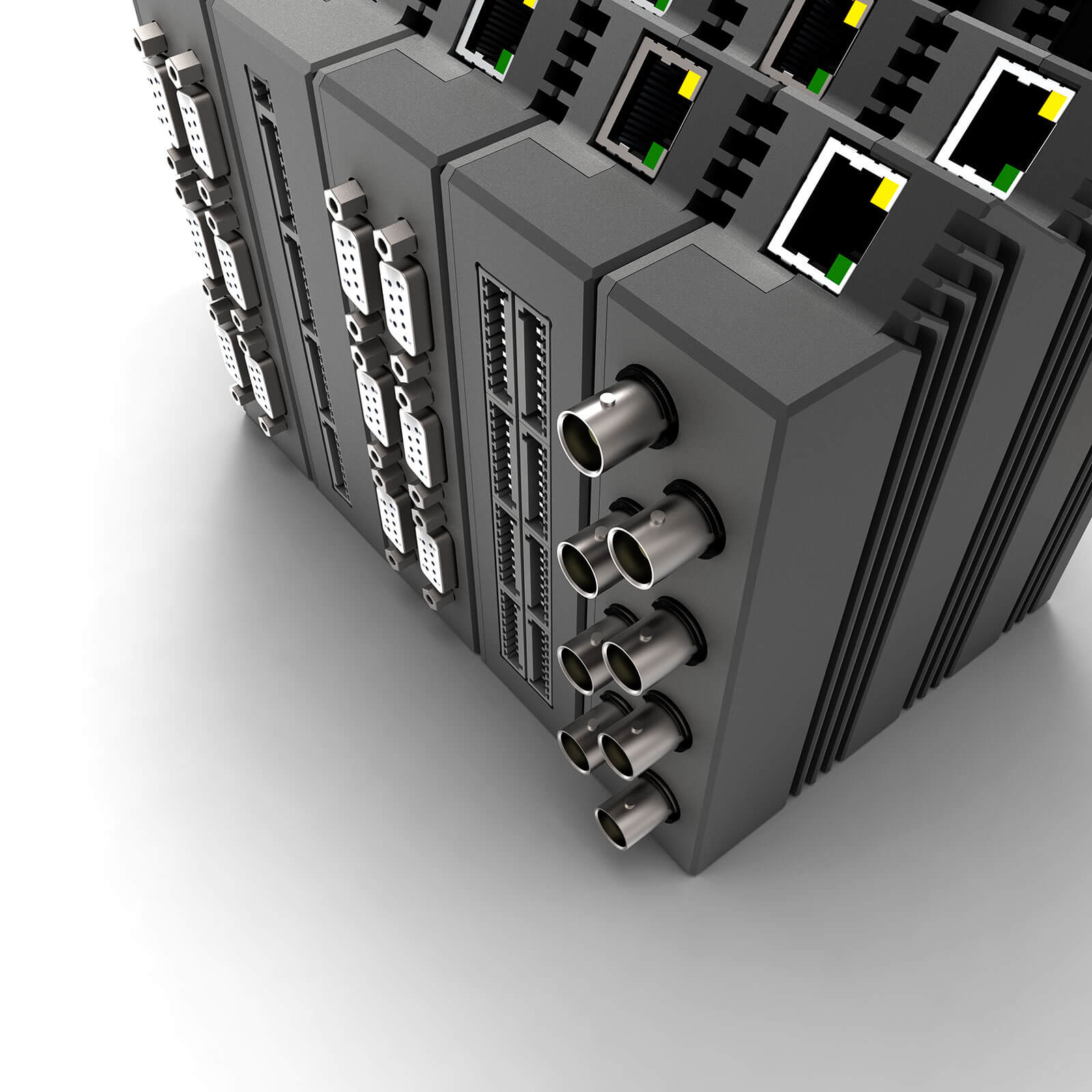

マルチモジュール
  • 6xSTG:6ch電圧/ひずみゲージモジュール。フル、ハーフ、クォーターブリッジに対応 DSIアダプタ対応 熱電対、RTD、LVDT、電流、およびIEPE測定可能
  • 8xSTGS:8ch電圧/ひずみゲージモジュール。フル、ハーフ、クォーターブリッジに対応
  • 8xLV:絶縁型8ch電圧モジュール、 入力コネクタ BNC 入力レンジ 100V,10V,AD 24ビット逐次比較型,絶縁耐圧 入力間,入力-GND 1000V
  • 16xLV:16ch電圧モジュール, 入力コネクタ 端子台 入力レンジ 200V、 10V,AD 24ビットデルタシグマ型, 絶縁耐圧 入力-GND 250V
  • 8xLA:8ch絶縁電流入力モジュール, 入力コネクタ BNCまたは端子台
  • 8xTH:8ch絶縁型ユニバーサル熱電対モジュール  熱電対タイプはソフトウェア選択
  • 8xRTD:8ch絶縁ユニバーサル測温抵抗体モジュール 測温抵抗体種類はソフトウェア選択
  • 16xAO:16chアナログ出力モジュール,  電圧出力 ±10V
  • 32xDI:32chデジタル入力モジュール
  • 32xDO:32chデジタル出力モジュール,ウォッチドッグ機能搭載
  • 8xDI 4xDO:8chデジタル入力 4chデジタル出力モジュール。
  • 4xCNT:4chデジタルカウンタモジュール

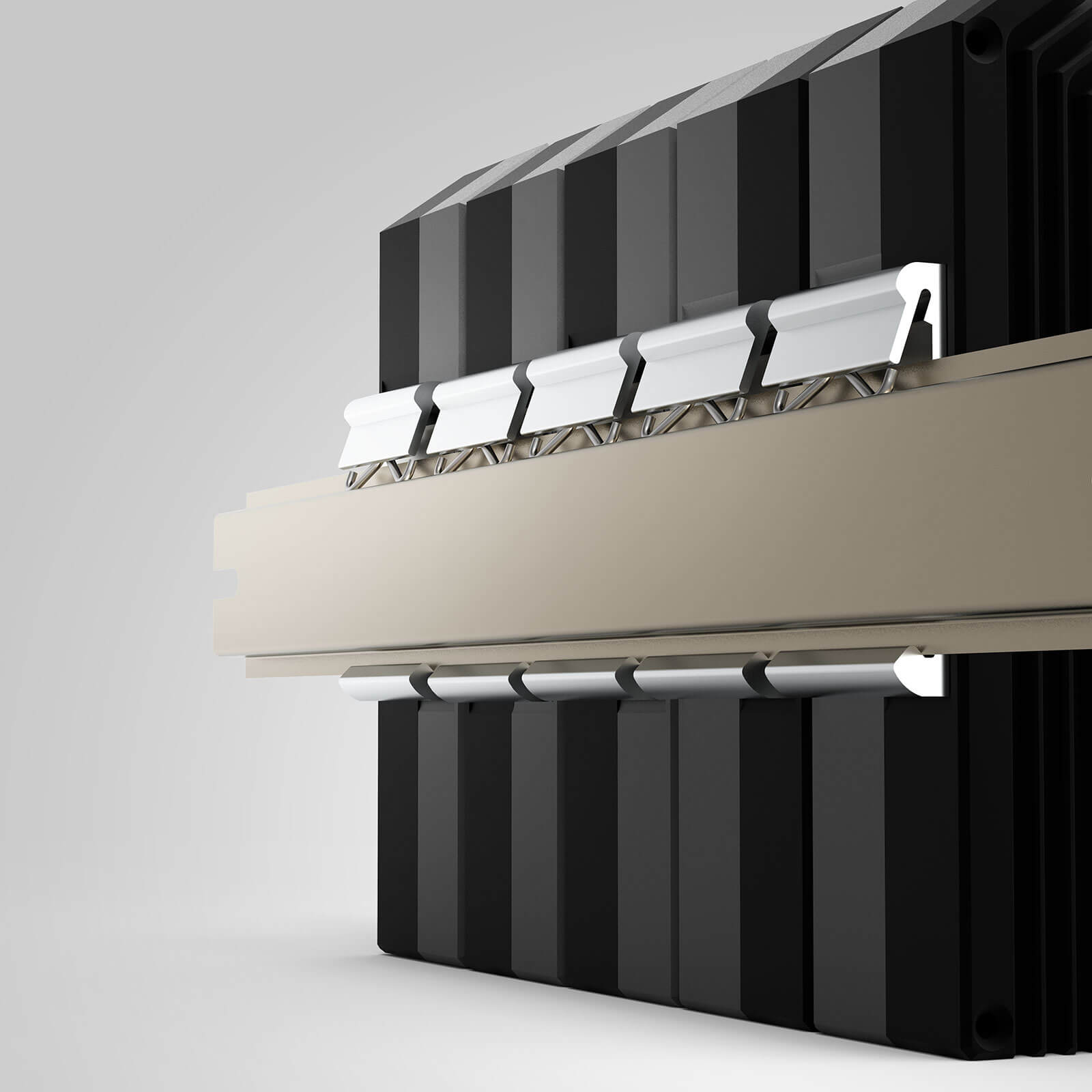

マルチモジュールはすべての標準的な産業用DINレールマウントへクリップインで取り付けられます。



低ノイズの3軸MEMS加速度計内蔵

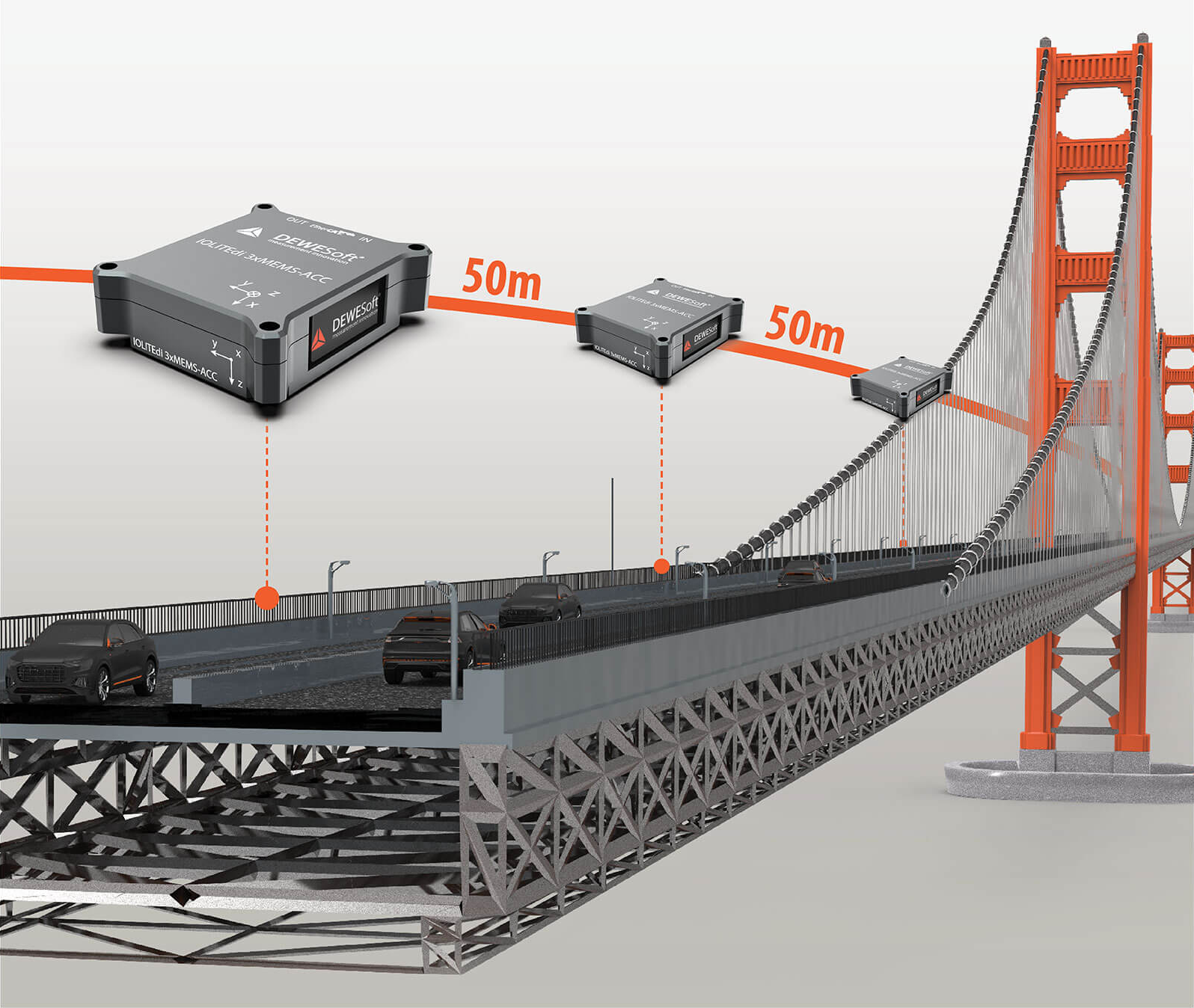

IOLITEdi 3x-MEMS-ACCおよび3xMEMS-ACC-INCは、低ノイズの3軸MEMS加速度計を搭載した専用モジュールです。 構造ヘルスモニタリングソリューション用に設計されているため、 橋、建物、アンテナ、スタジアムなどの大きな構造物の恒久的な状態監視に最適です。

本モジュールは加速度を測定しますが、加速度を2回積分し、適切なフィルタリングを適用することで、正確な変位測定にも使用できます。

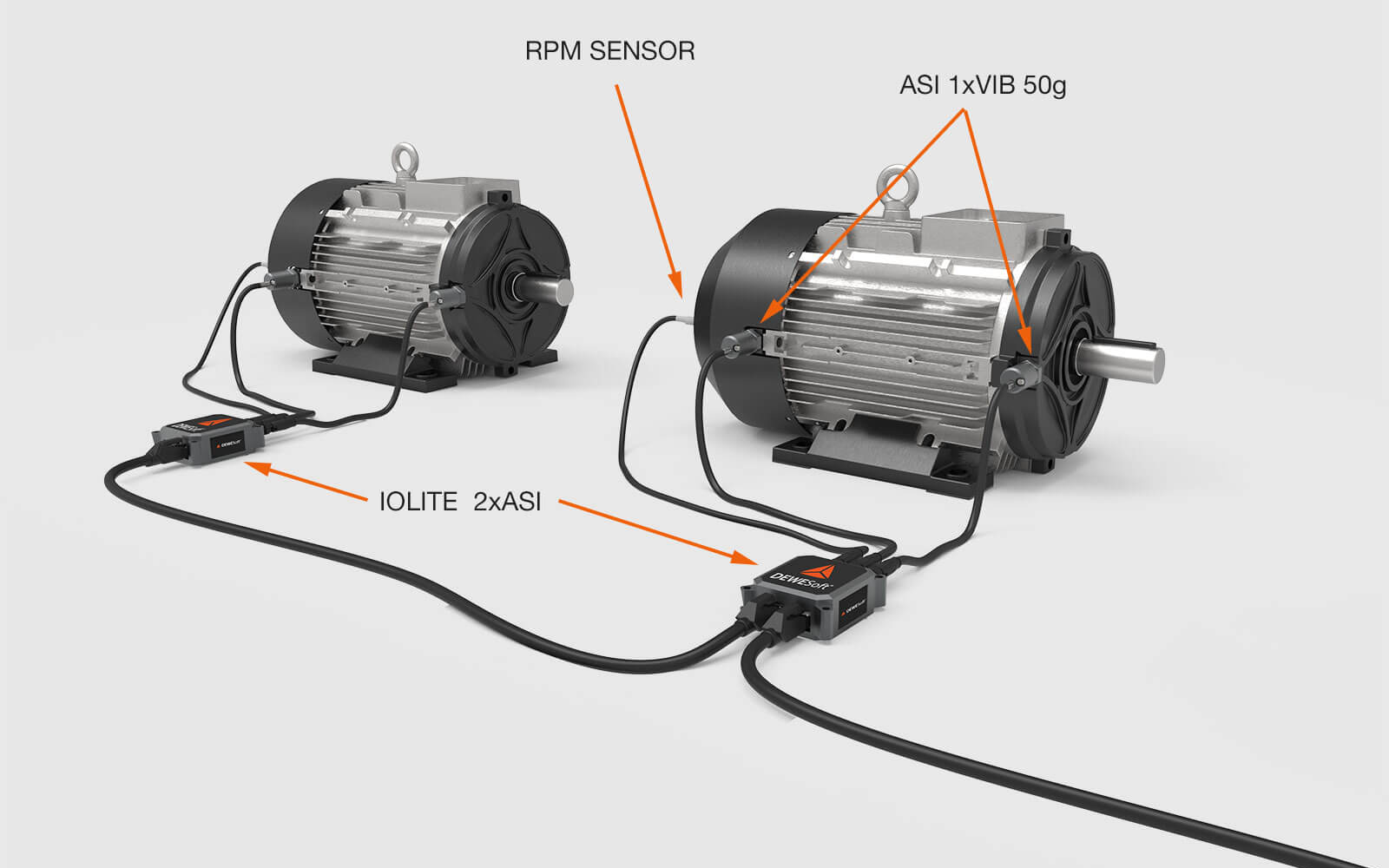

回転機械状態監視装置

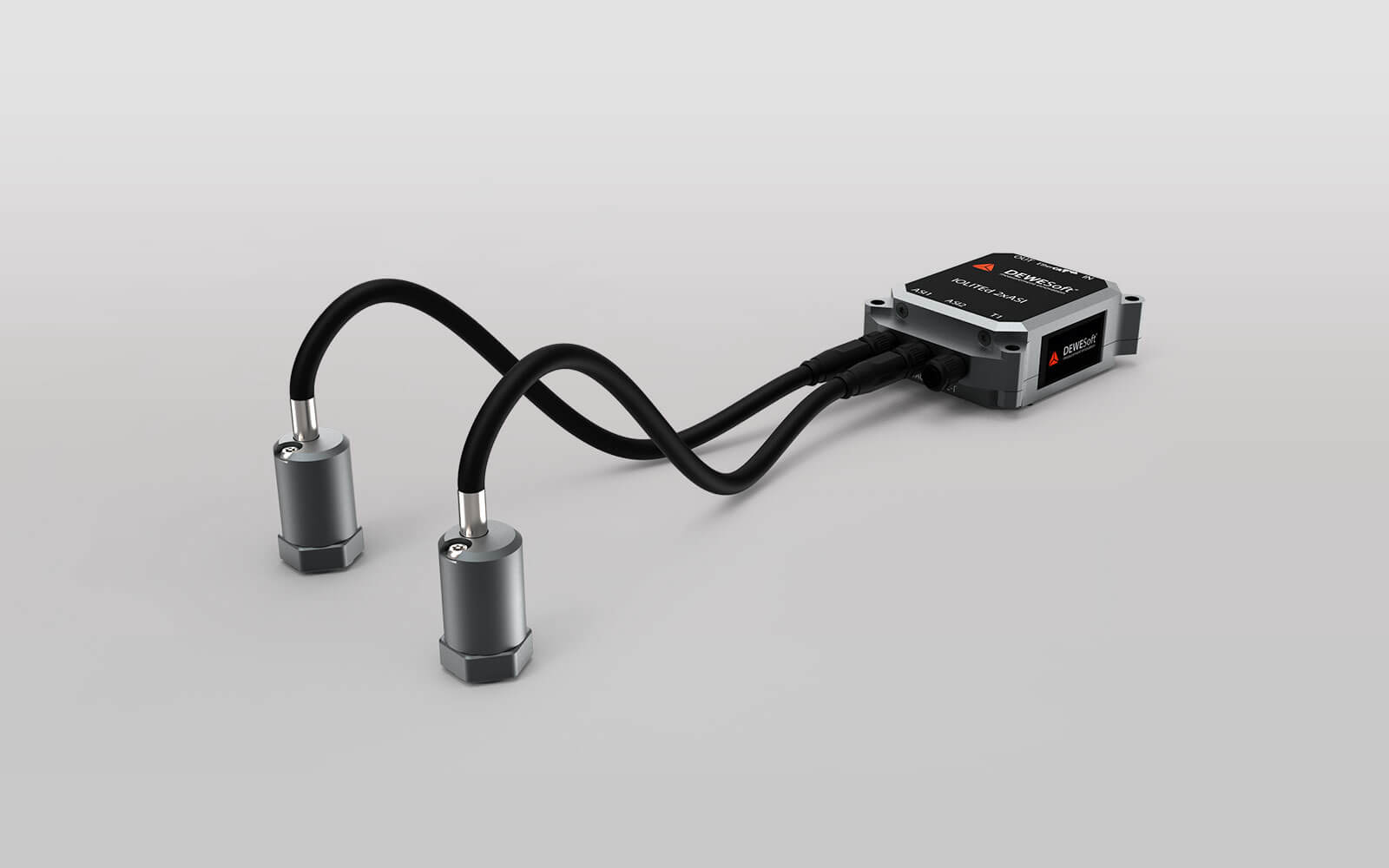

IOLITEd-2xASIは、2chアナログセンサでDewesoft社製 ASI-1xVIB-50g、10 kHzの振動と機器の回転数を計測するタコセンサ用入力を備えています。ASI-1xVIB-50gは振動と同時に-40~125℃の温度をモニタリングします。

本モジュールは回転機械の状態監視専用に設計され、専用に設計されています。IOLITEd-2xASIデバイスは、ASI振動/温度センサと連携して動作します。

IOLITEd-2xASI:2つのDewesoft ASI-1xVIB-50g振動プローブとRPMセンサ(タコ)用デジタル入力を搭載しています。 アナログサンプリング速度は2ch同時に40 kS / sを確保します。
ASI-1xVIB-50g:1軸高帯域幅(10 kHz)および低ノイズ振動センサ。温度センサと方向識別用の3軸低速加速度計も含まれています。
