コンパクトロガー SIRIUSシリーズ

SIRIUSはUSBでPCに接続する小型多チャネルデータロガーです。お客様の計測シーンに合わせて任意のアンプを選択しカスタマイズしてご使用いただくことができます。ひずみ,電圧,IEPE®,熱電対,回転パルスなどさまざまなアナログ入力とCAN-Bus,GPS,ビデオ画像,ジャイロセンサ等を同期計測し、再生,解析が可能です。

SIRIUSについて-特長

デュアル高速・高分解能A/D内蔵ダイナミックレンジ160dB

■高ダイナミックレンジ

200kHz,24bit,アンチエリアジングフリー,デルタシグマタイプのA/Dを各チャネルに2個実装しています。
入力モジュールのオートレンジ機能と連動して高いダイナミックレンジを実現。ACCタイプのアンプモジュールは160dBもの高ダイナミックレンジを有しています。

ACCモジュール:160dB@±10V
MULTIモジュール:152dB@±10V
STGMモジュール:152dB@±10V
STGモジュール:152dB@±10V
HVモジュール:158dB@±1000V

デュアルA/Dの利点
・細かい入力レンジの設定を気にせずに計測可能
・レンジ自動切り替えによりデータのオーバーレンジを
 最小限に抑えることが可能
・データは1ファイルのため後での解析が容易
 (レンジ,A/Dの切り替わりがわかりません)

【動画】高ダイナミックレンジ(0.18)

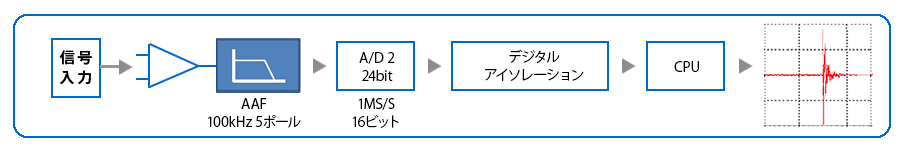

■高速サンプリング

16ビット,1MサンプルA/D搭載(HSシリーズ)。
100kHz,5ポール,ベッセル型アンチエリアジングフィルタ(AAF)内蔵。高速カウンタ(102.4MHzサンプル)と併用し、燃焼解析用ロガーとしても活用ができます。

■高耐圧アイソレーション

入出力間,チャネル間アイソレーションにより、計測系の安全を守りかつ低ノイズの計測ができます。計測において絶縁は非常に重要です。

・各モジュール:アイソレーション電圧1kV
・HVモジュール:アイソレーション電圧1.4kV

■高速,高精度スーパーカウンタ

カウンタサンプリング速度102.4MHz
入力のHigh/Lowの状態を102.4Mのサンプリングクロックでカウントし、A/Dクロックごとにカウント情報として出力することで、より高精度のデータ収録を実現しています。ねじり振動解析やエンジン燃焼解析等の高い回転角精度が必要な計測時に特に有効です。

【動画】スーパーカウンタ(1:21)
