コントローラ仕様

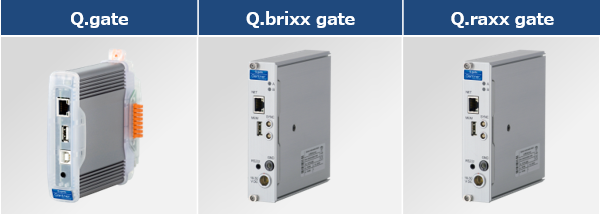

Q.gate

データレート最大 10kHz
10kHz → 同時計測 16ch
1kHz → 同時計測 64ch

最大 32モジュール接続可能

ホストインタフェース
Ethernet TCP/IP, RS-232,
Profilbus-DP (Q.gate DPのみ)

スレーブインタフェース
RS-485 2ポート
 ホストインタフェース Ethernet
 プロトコル  TCP, UDP, PING, ASCII, Modbus TCP/IP
 サービス  DHCP, FTP-Server, FTP-Client, e-Mail-Send-Client(SMTP)
 ボーレート  10/100Mbps
 データレート  最大 800kByte/s
 同時クライアント数  10
 アイソレーション電圧  500V
 ホストインタフェース Profibus-DP (Q.gate IP/DPのみ)
 標準  RS 485
 データフォーマット  8E1
 ボーレート  9.6kbp~12Mbps
 接続可能デバイス  リピータ無し : 最大 32, リピータ有り : 最大 127
 アイソレーション電圧  500V
 ホストインタフェース USB
 バージョン  USB 2.0
 データレート  100kByte/s (typ.)
 デバイス  データストレージ, FAT or FAT 32 フォーマット
 スレーブインタフェース RS 485
 インタフェース数  2
 標準  RS 485
 データフォーマット  8E1
 プロトコル  ローカルバス
 ボーレート  9600bps~24Mbps
 接続可能デバイス  UART 1ポート当たり最大 16モジュール
 アイソレーション電圧  500V
 メモリ
 RAM  16MByte (オプション 90MByte), 循環バッファ
 マルチテストコントローラシステムの同期
 インタフェース  RS 232
 モード     マスタ/スレーブ方式, 標準 IRIG
 DCF77, AFNOR, GPS 経由 標準 IRIG
 RS 232経由 GPS NMEA
 Ethernet経由 SNTP
 独立型OS
 標準インタフェース  Ethernet (FTP/バークレーソケット)
 PAC 機能
 サイクルタイム  1ms 以上
 プロセシング  周期的 or DAQ同期
 モジュールのプラグオプション (Q.brixx gate のみ)
 標準  差し込み式端子 (ネジ止め)
 オプション     多機能入力 : Dsub 9
 電圧入力/出力 : BNC
 熱電対 : TKC
 その他, リクエスト可能
