コントローラ仕様

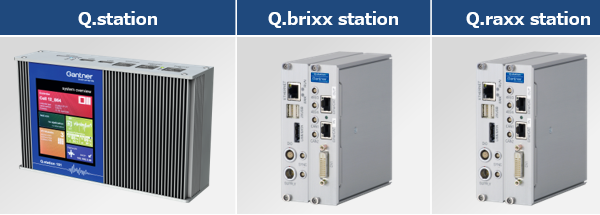

Q.station

データレート最大 100kHz
100kHz計測時 → 同時 8ch
10kHz計測時 → 同時 128ch

最大 64モジュール接続可能

ホストインタフェース
Ethernet TCP/IP, EtherCAT, USB

スレーブインタフェース
RS-485 4ポート, CAN-bus 1ポート

VGA タッチパネル (Q.station 101のみ)
 マイクロコントローラ
 CPU  Atom Z530 1.6GHz
 RAM  1GByte, 使用可能データメモリ 500MByte
 Flash  4GByte
 リアルタイムクロック  バッファバッテリ付
 Watchdog  プログラミング可能
 OS  Real Time Linux
 ホストインタフェース Ethernet
 チャネル数  2048Byte データ
(変数読込み/変数書出し : 各自 512Byte)
 ボーレート  1Gbps (1-Gig-E)
 データレート  最大 16MByte/s, オンライン/ブロック転送
(100kHz : 32変数)
 プロトコル  TCP, UDP, Modbus TCP/IP, ASCII, HighSpeedPort, Webserver, WebClient
 アイソレーション電圧  500V
 ホストインタフェース EtherCAT
 標準  Ethernet
 チャネル数  1024Byte データ, 読込み : 253変数, 書出し : 253変数
 ボーレート  100Mbps
 サイクルタイム  100μs 以上
 アイソレーション電圧  500V
 ホストインタフェース USB
 ポート数  2
 バージョン  USB 2.0
 データレート  最大 4MByte/s (最大 1,000,000 計測/s)
 スレーブインタフェース CAN
 ポート数  1
 種類  pure CAN
 構成ファイル  DBCファイル
 プロトコル仕様
(オプション)
 CANOpen
 スレーブインタフェース RS 485
 ポート数  4 (Q.brixx station : 2)
 ボーレート  9.6kbps~24Mbps (200,000 計測/s)
(Q.brixx station : 9.6kbps~48Mbps (500,000 計測/s)
 接続可能デバイス  UART 1ポート当たり 最大 16モジュール
 アイソレーション電圧  500V
 SDカードスロット (Q.brixx station : SATA インタフェース)
 用途  データ収録用インタフェース, ファームウェア更新用インタフェース
 データ収録
(Q.station)
 500MByte RAM, 4GByte Flash, USB x 2; 4MByte/s, SD カード
 デジタル入力
 チャネル数  8 (Q.brixx station : 6)
 機能  設定可能なカウンタ, 周波数, PWM, 状態信号,
角度同期計測に焦点を当てたデジタルエンコーダ
 入力タイプ  電圧/電流  最大 30V / 最大 1.5mA
 しきい値  High : 3.5V 以上, Low : 1.0V 以下
 デジタル出力 (Q.stationのみ)
 チャネル数  4
 機能  設定可能な watchdogと deadman機能
 出力タイプ  Open Drain Pチャネル MOSFET
 出力電圧/出力電流  最大 30V / 最大 100mA
 マルチテストコントローラシステムの同期
 インタフェース  RS 485
 モード   マスタ/スレーブ方式, IRIG 2
 マスタ/スレーブ同期
 精度  システム同期 ±1μs
 モジュールプラグオプション (Q.brixx stationのみ)
 標準  差し込み式端子 (ネジ止め)
 オプション     多機能入力 : Dsub 9ピン
 電圧入/出力 : BNC
 熱電対 : TKC
 その他のオプション追加可能
 電磁両立性(EMC)
 規格  EN 61000-4, EN 55011
 PAC 機能 (Q.brixx stationのみ)
 サイクルタイム  1ms 以上
 プロセシング  周期的 or DAQ同期
 ディスプレイ (Q.brixx station : 外付け)
 ディスプレイ (Q.station)  3.5“ フル VGA, 480 x 640 ドット
(Q.brixx station : 外付けディスプレイ)
 スクリーン (Q.station)     ガラス製の静電容量式タッチスクリーン
 VNCサポート, 外部ディスプレイへの接続選択可能
 Dバージョン  フル VGA, 静電容量方式タッチスクリーン, DT版のプログラミング可能な表示内容
 インタフェース
(Q.brixx station)
 DVI
 構成  test.con Studioを使用して表示内容をプログラミング可能(Q.brixx : 標準 or カスタマイズ可能 (HMI))
