モジュール仕様

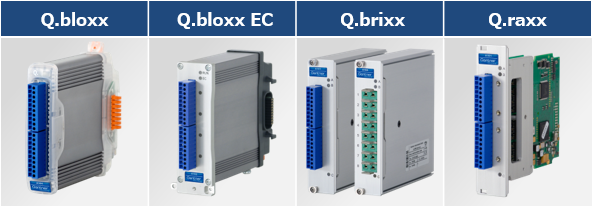

A104 - 8ch 熱電対/電圧

8ch 熱電対/電圧計測モジュール
電圧, 熱電対

高速・高精度
各チャネル 100Hz サンプリングレート,
⊿Σ型 24ビット ADC

最大 500V ガルバニックアイソレーション
チャネル間, 入力-電源, 入力-インタフェース

アナログ入力
 チャネル数  8
 入力抵抗  10MΩ 以上
 アイソレーション電圧   連続 100V : チャネル間
 連続 500V : 入力-電源 , 入力-インタフェース
 電圧   レンジ  精度  分解能
 ±80mV  ±0.0125%  10nV
 ドリフト    時間  1μV/24h 以下, 10μV/8000h 以下
 温度  オフセット  1μV/10K 以下 (Q.brixx : 2μV/10K 以下)
 ゲイン  0.025%/10K 以下 (Q.brixx : 0.02%/10K 以下)
 S/N比  100Hz : 100dB 以上
 熱電対  商用周波数除去 50Hz/60Hzで有効
精度     B  ±2.5℃ 以下
 E, J, K, L, T, U  ±0.5℃ 以下
 N  ±1℃ 以下
 R, S  ±1.5℃ 以下
ドリフト    時間  0.025℃/24h 以下, 0.05℃/8000h 以下
(Q.raxx : 0.05℃/24h 以下, 0.15℃/8000h 以下)
 温度   オフセット  0.02℃/10K 以下 (Q.brixx : 0.05℃/10K 以下)
 ゲイン  0.005%/10K 以下 (Q.brixx : 0.002%/10K)
 CJC精度  0.3℃ 以下
A/D変換
 分解能  24bit
 サンプリングレート  各チャネル 100Hz
 変換方法  ⊿Σ A/D変換
アンチエイリアシングフィルタ
(Q.bloxx EC/raxx)
 Q.bloxx EC  20Hz, 3次
 Q.raxx  各チャネルローパス, 3次 (20Hz : -3dB)
 デジタルフィルタ  可変デジタルローパスフィルタ, 1次
アベレージング   精度の向上のため, 常時 10回のアベレージングを実施 (10 x 10ms)
 商用周波数除去用
 オプションフィルタ
 50Hz (計測レート 6Hz)or 60Hz (計測レート 10Hz)
 熱電対専用端子付 Q.brixx A104 仕様
 熱電対  入力レンジ  精度
 B  400℃~1820℃  ±1.5℃ 以下
 E, J, K  -100℃~1000℃  ±0.5℃ 以下
 E  -270℃~1000℃  ±0.8℃ 以下
 K  -270℃~1372℃  ±0.8℃ 以下
 L  -200℃~900℃  ±0.5℃ 以下
 N  -100℃~1000℃  ±0.5℃ 以下
 N  -270℃~1300℃  ±0.8℃ 以下
 R, S  -50℃~17680℃  ±1℃以下
 T, U  -100℃~400℃  ±0.5℃以下
   上記の仕様は商用周波数除去 50Hz/60Hzで有効
 ドリフト    時間  0.025℃/24h 以下, 0.05℃/8000h 以下
 温度  オフセット  0.05℃/10K 以下
 ゲイン  0.02%/10K 以下
