モジュール仕様

A116 - 8ch ひずみ

8ch ひずみ計測モジュール
ひずみ

高速・高精度
最大 10kHz サンプリングレート,
⊿Σ型 24ビット ADC

最大 500V ガルバニックアイソレーション
チャネル間, 入力-電源, 入力-インタフェース

 アナログ入力
 チャネル数  8
 入力抵抗  10MΩ 以上
 アイソレーション電圧  連続 500V : 入力端子間, 入力-電源, 入力-インタフェース
 ひずみ       1/2/4ゲージ : 3/5/6線式 (ダミー抵抗付き)対応
 1ゲージ法   2ゲージ法  4ゲージ法
 適用センサケーブル長  100m 以下   300m 以下
 計測レンジ  ±1mV/V, ±10mV/V   ±2.5mV/V, ±10mV/V
 適用ゲージ抵抗  100Ω 以上   200Ω 以上  300Ω 以上
 センサ接続  4ゲージ法 (4/6線式), 2ゲージ法 (3/5線式), 1ゲージ法 (3線式)
 内蔵ダミー抵抗ブリッジ  120Ω/350Ω, 温度安定性 : 0.05ppm/K
 ブリッジ電圧  2V / 4V 選択可
ドリフト   時間  0.2μV/V/24h 以下, 2μV/V/8000h 以下
 温度  オフセット    0.2μV/V/10K 以下
 ゲイン    0.05%/10K 以下
 直線性誤差  フルスケールの 0.02% 以下
 ノイズ電圧  10Hz : 0.3μV/V 以下
 A/D変換
 分解能  24bit
 サンプリングレート  10kHz
 変換方法  ΣΔ A/D変換 (グループ遅延時間 600μs)
 アンチエイリアシングフィルタ  1kHz, 3次
 デジタルフィルタ  IIR, ローパス, ハイパス, バンドパス, 4次, 1, 2, 5ステップで 1Hz~1kHz

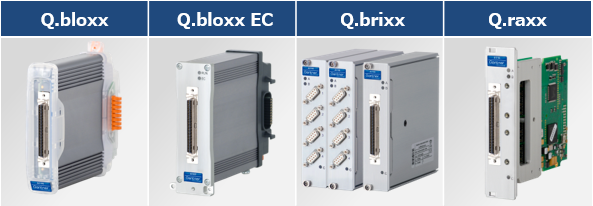

(Q.bloxx EC : IIR, ローパス, 4次フィルタ, ステップ 1, 2, 5で 1Hz~1kHz, ハイパス 1Hz, 10Hz, 100Hz; バンドパス)
 アベレージング  データレートに応じて設定可能 or 自動設定, (Q.bloxx EC : 移動平均)
 演算 (Q.bloxx EC)  最小, 最大
