モジュール仕様

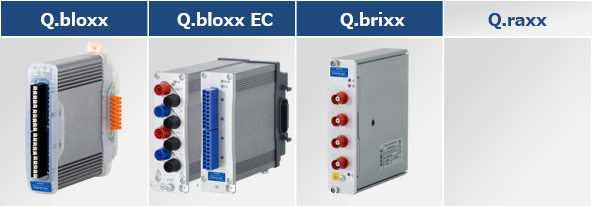

A127 - 4ch 電力/ハイアイソレーション

4ch 電力/ハイアイソレーション計測モジュール
電圧, 電流

高速・高精度
各チャネル 100kHz サンプリングレート,
⊿Σ型 24ビット ADC

最大 1200V ガルバニックアイソレーション
チャネル間, 入力-電源, 入力-インタフェース

アナログ入力
チャネル数 4
入力抵抗 10MΩ 以上
アイソレーション電圧 連続 1200V : チャネル間, 入力-電源, 入力-インタフェース
S/N比 100Hz : 100dB 以上
電圧
(チャネル 1, 3)
レンジ 精度 分解能
±1200V ±0.025% 6mV
±400V ±0.025% 2mV
±120V ±0.025% 600μV
±40V ±0.025% 200μV
ドリフト 時間 10mV/24h 以下, 100mV/8000h 以下
温度 オフセット 50mV/10K 以下
ゲイン 0.025%/10K 以下
電流
(チャネル 2, 4)
レンジ 精度 分解能
±2400mV ±0.025% 12μV
±800mV ±0.025% 4μV
±240mV ±0.025% 1.2μV
±80mV ±0.025% 0.4μV
ドリフト 時間 20μV/24h 以下, 200μV/8000h 以下
温度 オフセット 50μV/10K 以下
ゲイン 0.02%/10K 以下
A/D変換
A/D分解能 24bit
サンプリングレート 各チャネル 100kHz (Q.raxx : 同時 4チャネル使用時 : 50kHz, 同時 2チャネル使用時: 100kHz)
変換方法 ⊿Σ A/D変換 (グループ遅延時間 380μs, Q.bloxx EC : 600μs)
アンチエイリアシング 各チャネル 20kHz, 3次 (Q.brixx : 5次)
デジタルフィルタ IIR, ローパス, ハイパス, バンドパス, 4次, 1, 2, 5ステップで 1Hz~10kHz
(Q.bloxx EC : IIR, ローパス, 4次フィルタ, ステップ 1, 2, 5で 1Hz~5kHz, ハイパス 1Hz, 10Hz, 100Hz; バンドパス)
アベレージング データレートに応じて設定可能 or 自動設定, (Q.bloxx EC : 移動平均)
演算 (Q.bloxx EC) 最小, 最大, RMS, 電力と力率の演算
