モジュール仕様

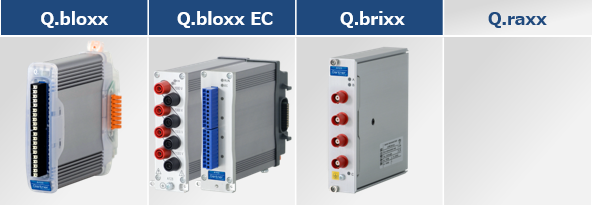

A128 - 4ch 動的高電圧/ハイアイソレーション

4ch 高電圧/ハイアイソレーション計測モジュール
電圧

高速・高精度
各チャネル 100kHz サンプリングレート,
⊿Σ型 24ビット ADC

最大 1200V ガルバニックアイソレーション
チャネル間, 入力-電源, 入力-インタフェース

 アナログ入力
 チャネル数  4
 アイソレーション電圧  連続 1200V : チャネル間, 入力-電源, 入力-インタフェース
 電圧     レンジ  精度  分解能
 ±1200V  ±0.025%  6mV
 ±400V  ±0.025%  2mV
 ±120V  ±0.025%  600μV
 ±40V  ±0.025%  200μV
 入力抵抗  10MΩ 以上
 ドリフト   時間  10mV/24h 以下, 100mV/8000h 以下 (Q.raxx : 1mV/24h 以下, 2.5mV/8000h 以下)
 温度  オフセット  50mV/10K 以下 (Q.raxx : 5mV/10K 以下)
 ゲイン  0.025%/10K 以下 (Q.raxx : 0.05%/10K 以下)
 S/N比  100Hz : 100dB 以上
 A/D変換
 分解能  24bit
 サンプリングレート  各チャネル 100kHz
 変換方法  ⊿Σ A/D変換 (グループ遅延時間 380μs)
 アンチエイリアシングフィルタ  各チャネル 20kHz, 3次 (Q.raxx : 5次)
 デジタルフィルタ  IIR, ローパス, ハイパス, バンドパス, 4次, 1, 2, 5ステップで 1Hz~10kHz
(Q.bloxx EC : IIR, ローパス, 4次フィルタ, ステップ 1, 2, 5で 1Hz~5kHz, ハイパス 1Hz, 10Hz, 100Hz; バンドパス)
 アベレージング  データレートに応じて設定可能 or 自動設定, (Q.bloxx EC : 移動平均)
 演算 (Q.bloxx EC)  最小, 最大, RMS
