モジュール仕様

モジュール共通仕様

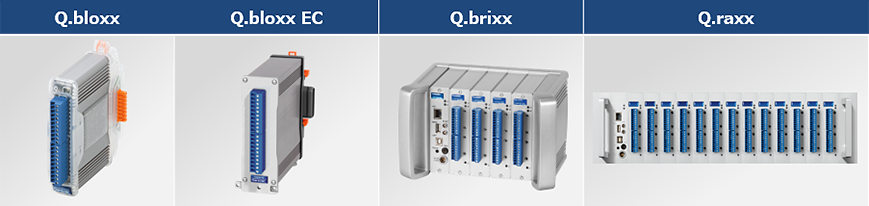

 電源     Q.bloxx  Q.bloxx EC  Q.brixx  Q.raxx
 電源  10~30V, 過電圧・過負荷保護
 消費電力  すべてのモジュール : 約 2W  A109 のみ : 約 2W  A106, A107, A116 のみ : 約 2.5W  A106, A107 のみ : 約 2.5W
 その他すべてのモジュール : 約 4W その他すべてのモジュール : 約 2W その他すべてのモジュール : 約 2W
 電源の影響  0.001%/V 以下
 動作環境
 動作温度  -20℃~+60℃
 保存温度  -40℃~+85℃
 相対湿度  50℃で 5%~95% (結露を除く)
 通信インタフェース
 標準  RS-485, 2線式  EtherCAT  RS-485, 2線式  Ethernet TCP/IP or EtherCAT
 データフォーマット  8e1  IEC-Standard IEC61158
 open protocol
 8e1  ー
 プロトコル   Local-Bus :
 115200bps~48Mbps
 データ同期用の分散クロック (DC)
 (ETG.1020.0)
 Local-Bus : 115200bps~48Mbps  Ethernet : FTP, TCP/IP. UDP
 Modbus-RTU
 ASCII 19200bps~115200bps
 ETG.1000.5による
 EtherCAT経由ファイルアクセス (FoE)
 Modbus-RTU,
 ASCII 19200bps~115200bps
 EtherCAT : acc. ETG spec.
   モジュール式デバイスプロファイル
 (ETG.5001.1)による
 EtherCAT経由 CAN (CoE)
 設定可能な PDOマッピング
 機械的仕様
 外形材質  アルミニウム, ABS  アルミニウム, ABS  アルミニウム  アルミニウム
 外形寸法  A123, A124, A127, A128のみ
: (27 x 120 x 125) mm
 A123, A124, A127, A128 のみ
: (35.6 x 118.8 x 162) mm
 A123, A124, A127, A128 のみ
: (35.6 x 118.8 x 162) mm
 全面プレート (30 x 128) mm
 その他すべてのモジュール
: (27 x 120 x 105) mm
 その他すべてのモジュール :
(35.6 x 118.8 x 124) mm
 その他すべてのモジュール :
(35.6 x 118.8 x 124) mm
 奥行 118 mm
 質量  約 200g  約 400g  約 400g  ー
 取り付け  DIN EN レール  DIN EN レール  ー  19" スタンダード

※1 複数のコントローラとモジュールを組み合わせたシステムの場合もライセンス購入は 1回のみ
※2 ガントナー社ソフトウェア, ユーザアプリケーション, サードパーティソフトウェア使用のシステム
※3 詳細はこちら
