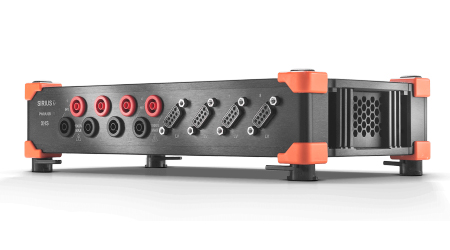

高速サンプリング データロガー

高帯域の過渡現象収録と非常に高いダイナミックレンジでエイリアスのないデータ収録が可能な新しいハイブリッドADCテクノロジを備えた 高速データ収録システム(15MS/s & 1MS/s)です。新しいADC技術により、各アナログ入力チャネルに対して1台で3つの動作モードを選択できます。
また、高速サンプリングモードで長時間計測が可能です。
【15MS／s　約1時間＠8ch 1TB SSD使用時】

SIRIUSi-XHS(15MS/s) 仕様

型式 SIRIUS-XHS 8xACC SIRIUSi-XHS-LV SIRIUSi-XHS-HV
チャネル数 8ch
入力種類 電圧, IEPE 電圧
入力コネクタ BNC BNC もしくは　Dsub9ピン バナナ
A/Dタイプ ハイブリッド AD　24-bit：～1 MS/s, 16-bit：1～15 MS/s
最大サンプリング速度 15 MS/s
フィルタ AAF 1 MHz (6th order)
アナログ帯域 5 MHz
電圧レンジ ±10, 5, 2, 1, 0.4, 0.2 V ±100, 50, 20, 10, 5, 2, 1, 0.5, 0.2, 0.1, 0.05 V ±2000, ±1000, ±400, ±200 V
入力精度 DC：±0.03% of reading ±0.02% of range ±50 μV DC：±0.03% of reading ±0.02% of range ±100 μV DC to 1 kHz：±0.03% of reading ±0.02% of range
Up to 1 kHz：±0.04% of reading ±0.02% of range Up to 1 kHz：±0.03% of reading ±0.02% of range ー
Up to 10 kHz：±0.06% of reading ±0.05% of range Up to 10 kHz：±0.1% of reading ±0.05% of range
Up to 100 kHz：±0.1% of reading ±0.1% of range Up to 100 kHz：±2% of reading ±0.1% of range Up to 100 kHz：±4% of reading ±0.1% of range
Up to 1000 kHz：±5% of reading ±0.5% of range
入力カップリング DC or AC (1 Hz, 0.1 Hz) DC, AC 1 Hz DC
入力インピーダンス 1 MΩ Range < 10 V: 10 MΩ; Range ≧ 10 V: 1 MΩ 10 MΩ || 1 pF
センサ出力 2 mA, 4 mA, 8 mA, 12 mA,
16 mA, 20 mA		 ユニポーラ 2 ～24 V ー
24 V バイポーラ 2.5 ～30 V ー
TEDSサポート IEPEセンサにのみ対応 DSIアダプタ対応 ー
共通仕様
電源
　電源電圧 9-36 V DC（Lemo 1B 2ピン）
　消費電力 代表値 30～50 W
環境
　動作温度 -10～50℃
　保管温度 -40～85℃
　湿度 60℃で5～95％RHの結露なし
　IP定格 IP20
インタフェース
　USB USB 3.0（タイプC）
　Ethernet GBITEther（XCP、OPC UA）を含むPTP　RJ45コネクタ
　CAN CAN-FD、CAN 2.0（DSUB9）
