ジェットエンジンテスト

ジェットエンジン試験ソリューションの概要

ジェットエンジン試験は航空宇宙産業において極めて重要なプロセスであり、航空における最も重要な構成要素の一つであるエンジンの安全性，効率性，信頼性を確保するために不可欠です。試験では、様々な動作条件下での振動，音響，温度，圧力，排出ガス，推力といった様々なパラメータを評価します。現実世界のシナリオを再現することで、エンジニアは潜在的な問題を特定し、性能を向上させ、厳格な規制基準を遵守することができます。

ジェットエンジンは過酷な環境で動作し、高温，高圧，高速回転に耐えるため、試験は不可欠です。試験中に収録されたデータは、環境および安全要件を満たす上で極めて重要なエンジンの耐久性，燃料効率，騒音低減に関する貴重な知見を提供します。厳格な試験なしでは、わずかな欠陥でさえも、多大な損失を伴う故障や乗客の安全を損なう恐れがあります。

DEWESoftのジェットエンジン試験ソリューションは、最先端のハードウェアとソフトウェアを駆使し、これらの課題に対応するように設計されています。当社のシステムは、シームレスなマルチドメインデータ収録，リアルタイム解析，そして強力な後処理ツールを提供します。柔軟性の高いモジュール設計とユーザフレンドリーなインタフェースにより、DEWESoftはジェットエンジン試験のあらゆる段階において、精度，効率，そして信頼性を実現します。

ジェットエンジン試験の重要な要件

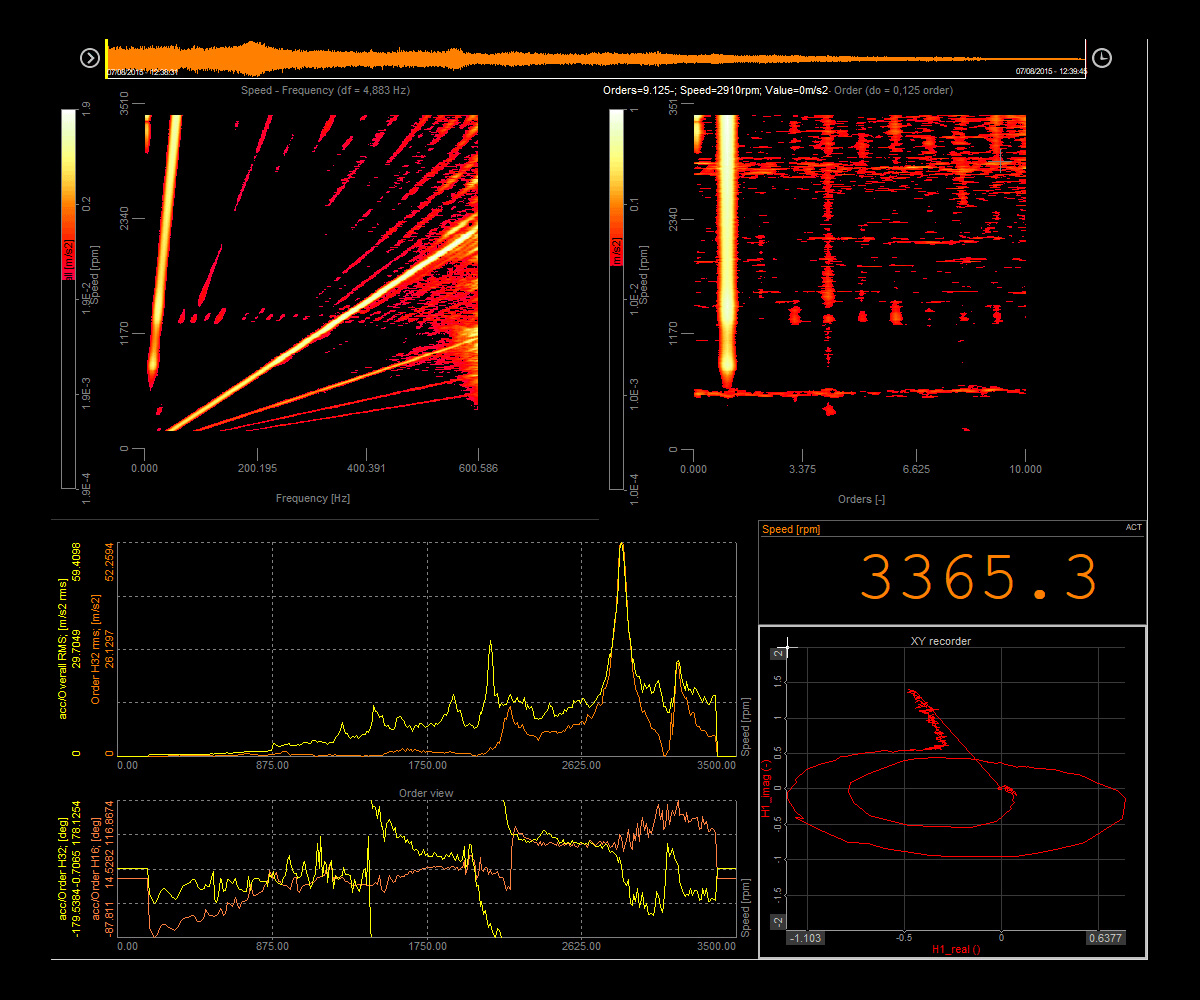

特定の状況では多くの機能が重要ですが、ジェットエンジンの動的試験においては、オーダートラッキング解析、同期データ収録、そしてリアルタイム可視化が最も重要となることがよくあります。これらを組み合わせることで、高速回転ダイナミクスの解析、故障検出、そして極限条件下での性能検証に必要なツールが提供されます。

電力計測は、次世代ジェットエンジンの性能と効率を評価する上で極めて重要です。特に業界がハイブリッド電気，全電気，次世代燃料システムを模索している中で、これらの計測により、エンジンがエネルギーをどれだけ効率的に使用可能な電力に変換しているかを評価し、信頼性，安全性，そして持続可能性を確保します。

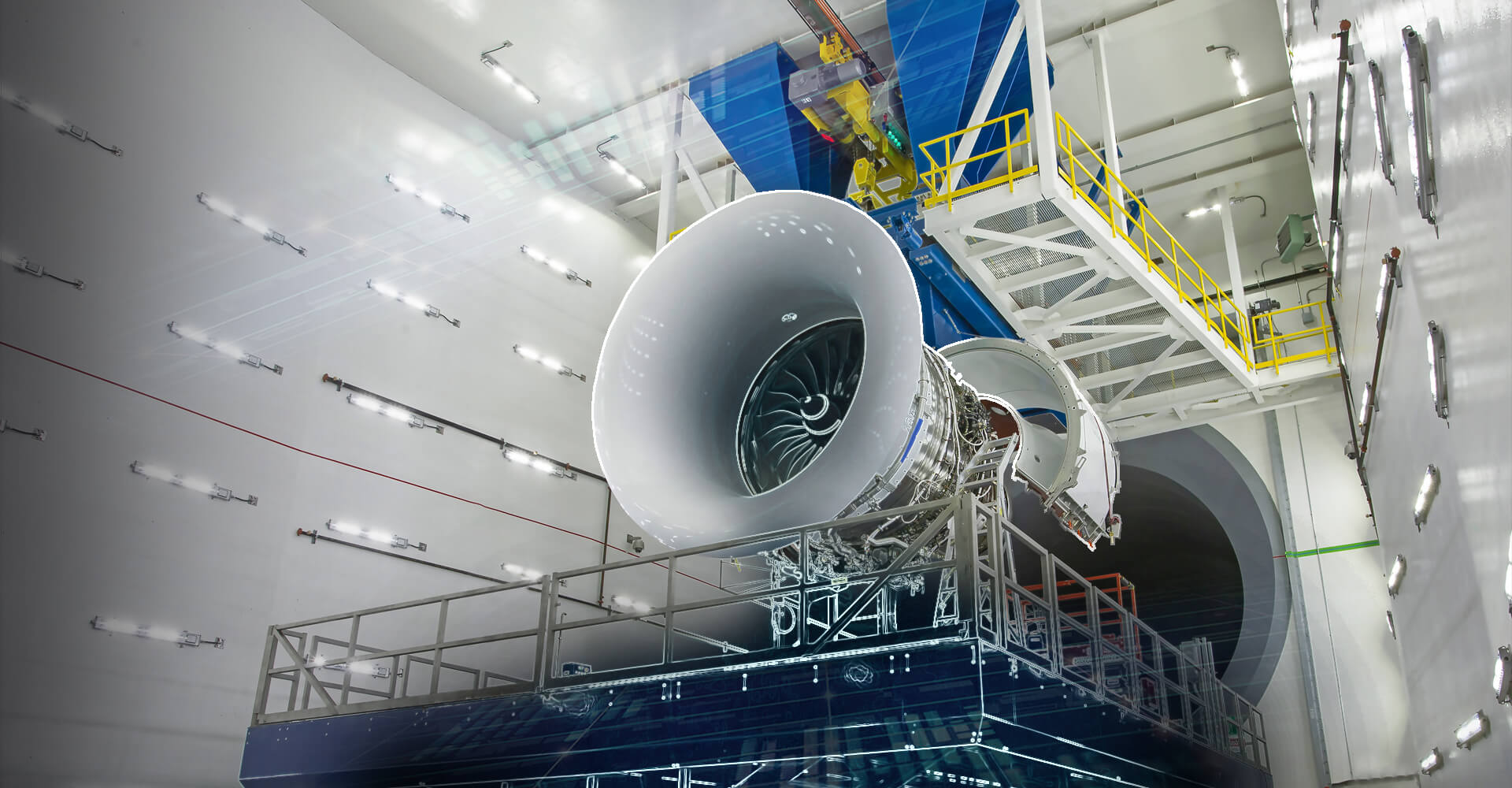

ジェットエンジン試験施設

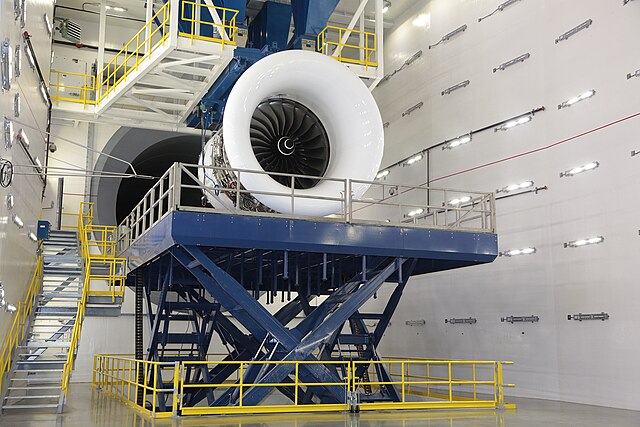

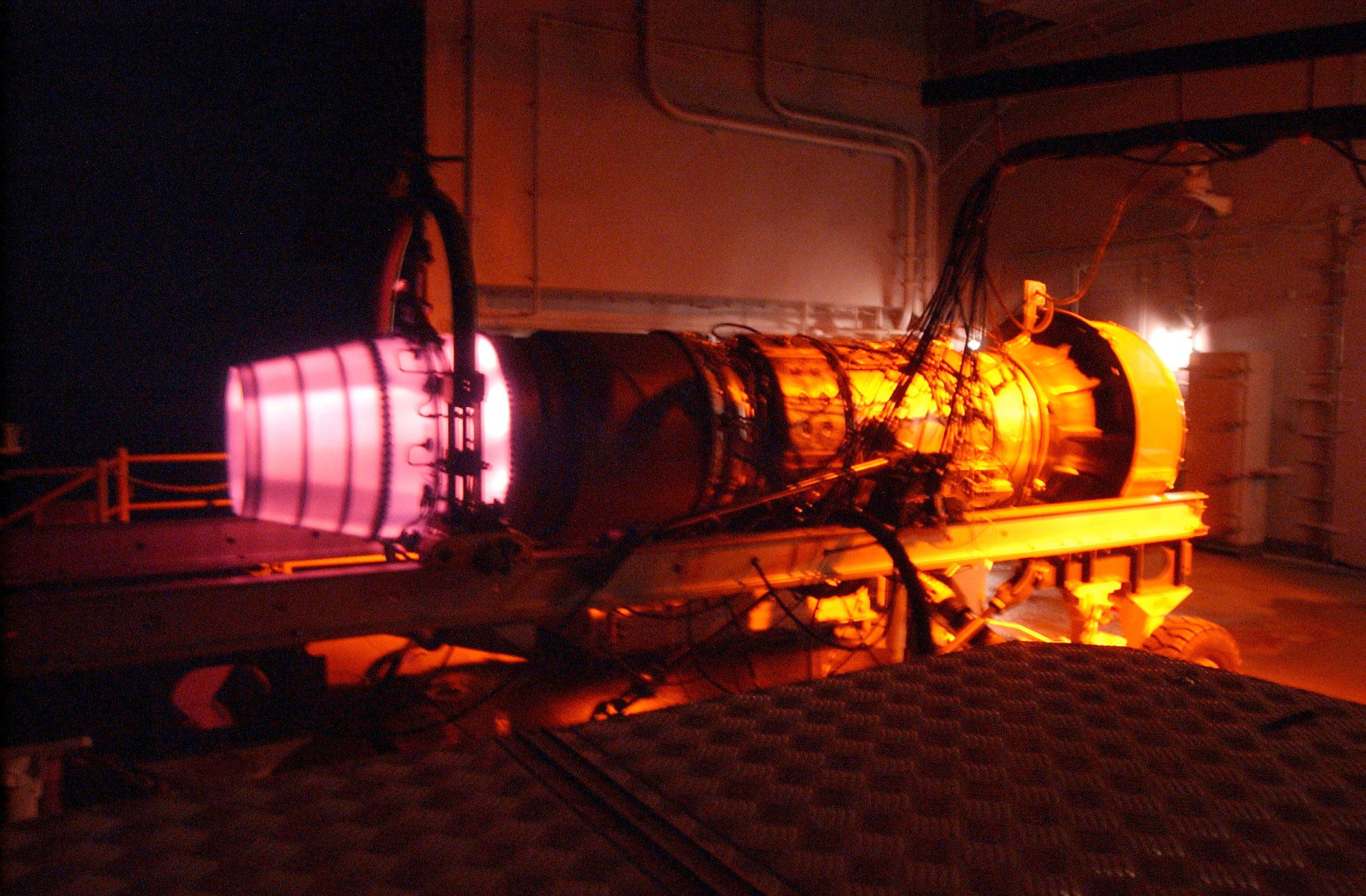

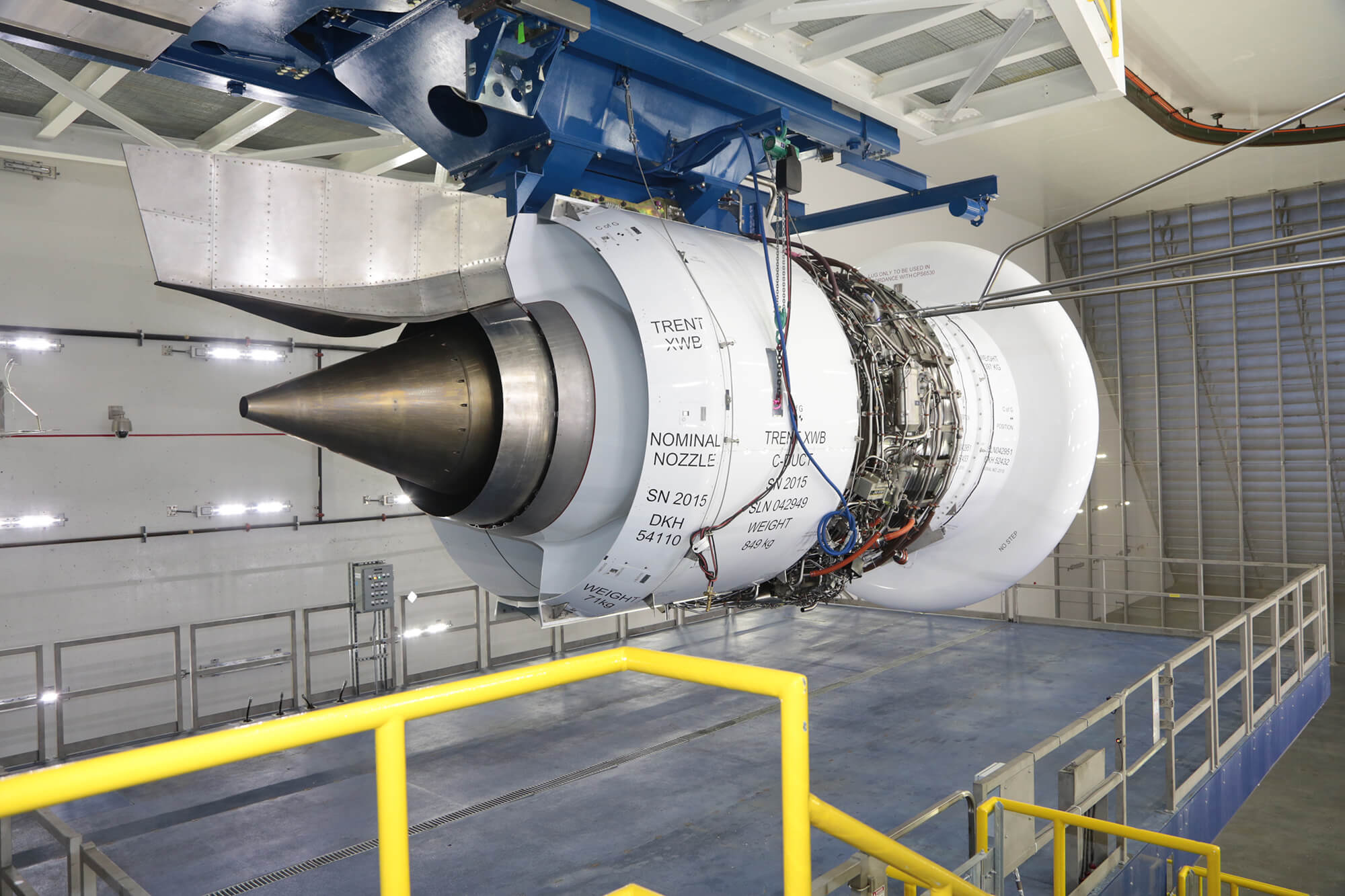

• 地上試験セル：エンジンを安全に設置して試験を行うための密閉された固定施設。GEの有名なピーブルズとエベンデールの施設が例として挙げられます。

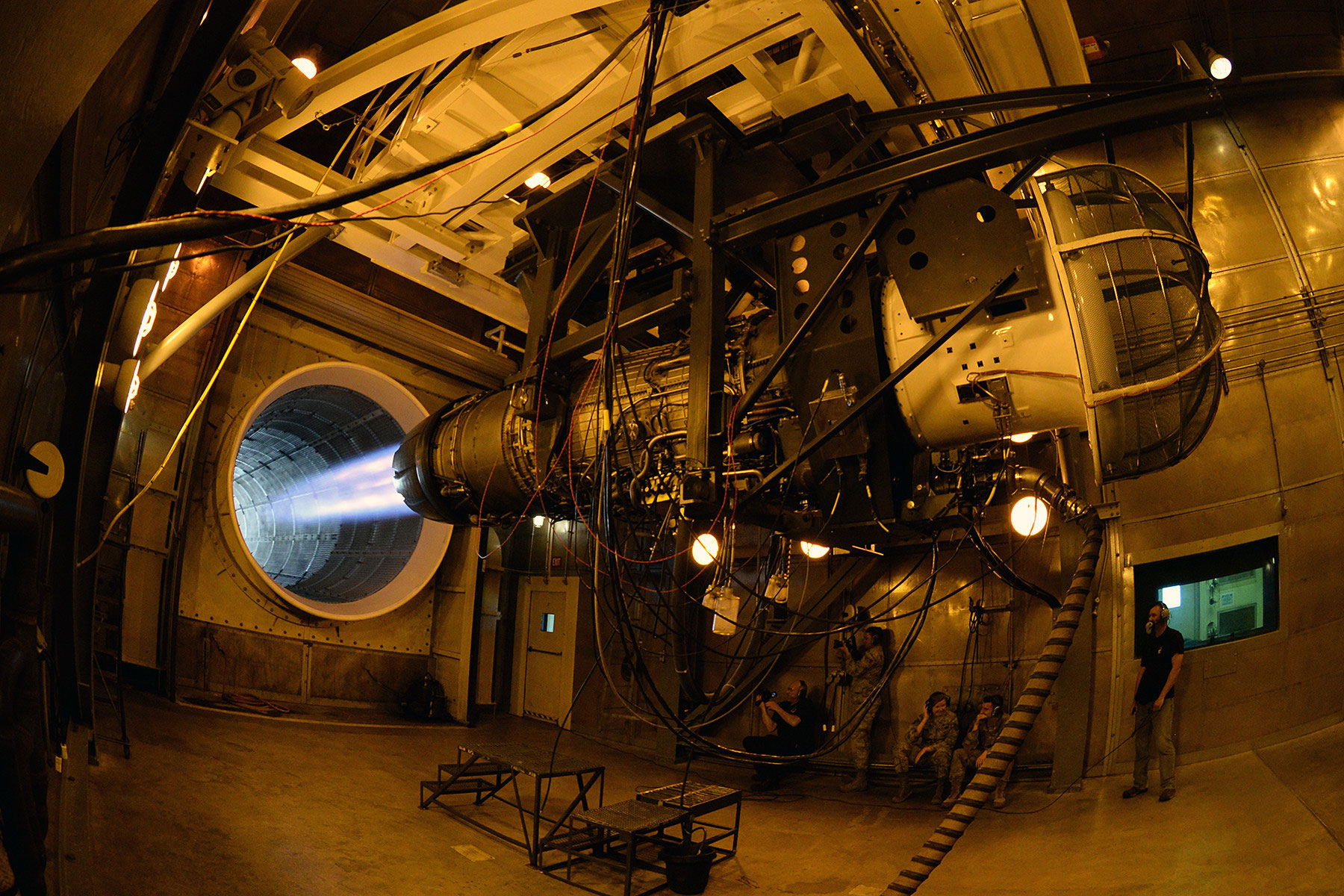

• 高度試験室：高度な専門設備を備えた試験室で、低気圧や低温といった高高度環境を再現し、巡航高度におけるエンジン性能を評価する。
• 屋外テスト場：実際の状況下で騒音，排出物，環境への影響を計測するために設計された屋外テスト場

Dewesoftは、あらゆるタイプのジェットエンジン試験施設とシナリオに合わせてカスタマイズされた、柔軟で強力なデータ収録システムを提供しています。地上試験セル，高高度試験室，屋外テスト場などあらゆる試験環境において、モジュール式のハードウェアと高度なソフトウェアが、正確で信頼性の高いマルチドメインデータ収録を実現します。性能解析から環境影響評価まで、Dewesoftのソリューションは、あらゆる試験環境のニーズにシームレスに適応します。

ジェットエンジン試験の種類

開発、製造、および資格認定の過程において、さまざまな試験が実施されます。DEWESoftの広範で柔軟なデータ収録装置は、これらの試験のいずれにも使用できます。

• 性能試験：制御された条件下での推力，燃料効率，およびエンジン全体の性能を計測します。これらの試験では、最大推力，燃料消費率，出力といった主要な指標を評価します。
• 環境テスト:温度変化，高高度環境，塩水への曝露などの極端な条件をシミュレートし、さまざまな動作環境でエンジンが確実に動作できることを確認します。
• 耐久性および信頼性試験：エンジンは長期間の運転とストレス条件下に置かれ、摩耗や疲労の箇所を特定します。これには、離着陸の繰り返しを再現するサイクリック試験も含まれます。
• 音響テスト:環境規制に準拠するためにエンジンが生成する騒音レベルを評価し、騒音公害の削減と環境への影響の最小化に重点を置きます。
• 振動および構造テスト:エンジン部品の構造的完全性と耐久性を確保するために、エンジンが動作中に機械的振動にどのように反応するかを解析します。
• 認証試験：規制基準（FAA，EASAなど）を満たすには、包括的な試験が必要です。これには安全性と性能を検証するためのバードストライクシミュレーションやブレード封じ込め試験などの故障試験が含まれます。

環境計測

環境テストは、さまざまな実際の条件下でジェットエンジンがどのように動作するかを理解するために重要です。

• 高度シミュレーションでは、圧力トランスデューサや気圧計などの機器を使用して、低圧，高高度の環境でのエンジン性能を評価します。
• 極限温度テストでは、熱電対や赤外線センサなどのツールを使用して、高温と低温の両方の気候でエンジンがどのように動作するかを調べます。

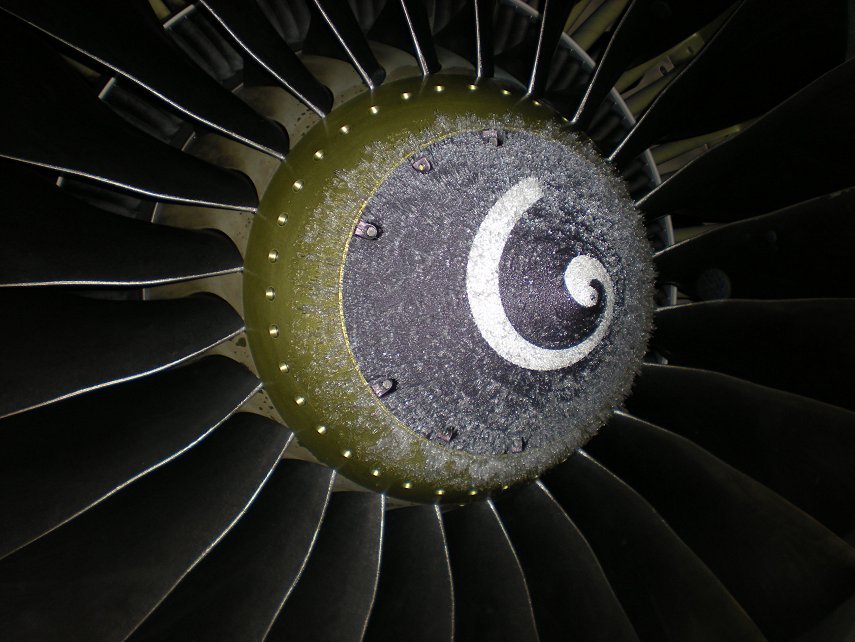

• 着氷条件テストでは、氷が堆積する環境をシミュレートして、信頼性の高いパフォーマンスを確保します。

これらのテストでは、水噴射システムと温度センサを使用して、エンジン部品への着氷の影響を再現し監視します。

構造および振動計測

ジェットエンジンの耐久性と信頼性を確保するには、構造テストと振動テストが不可欠です。

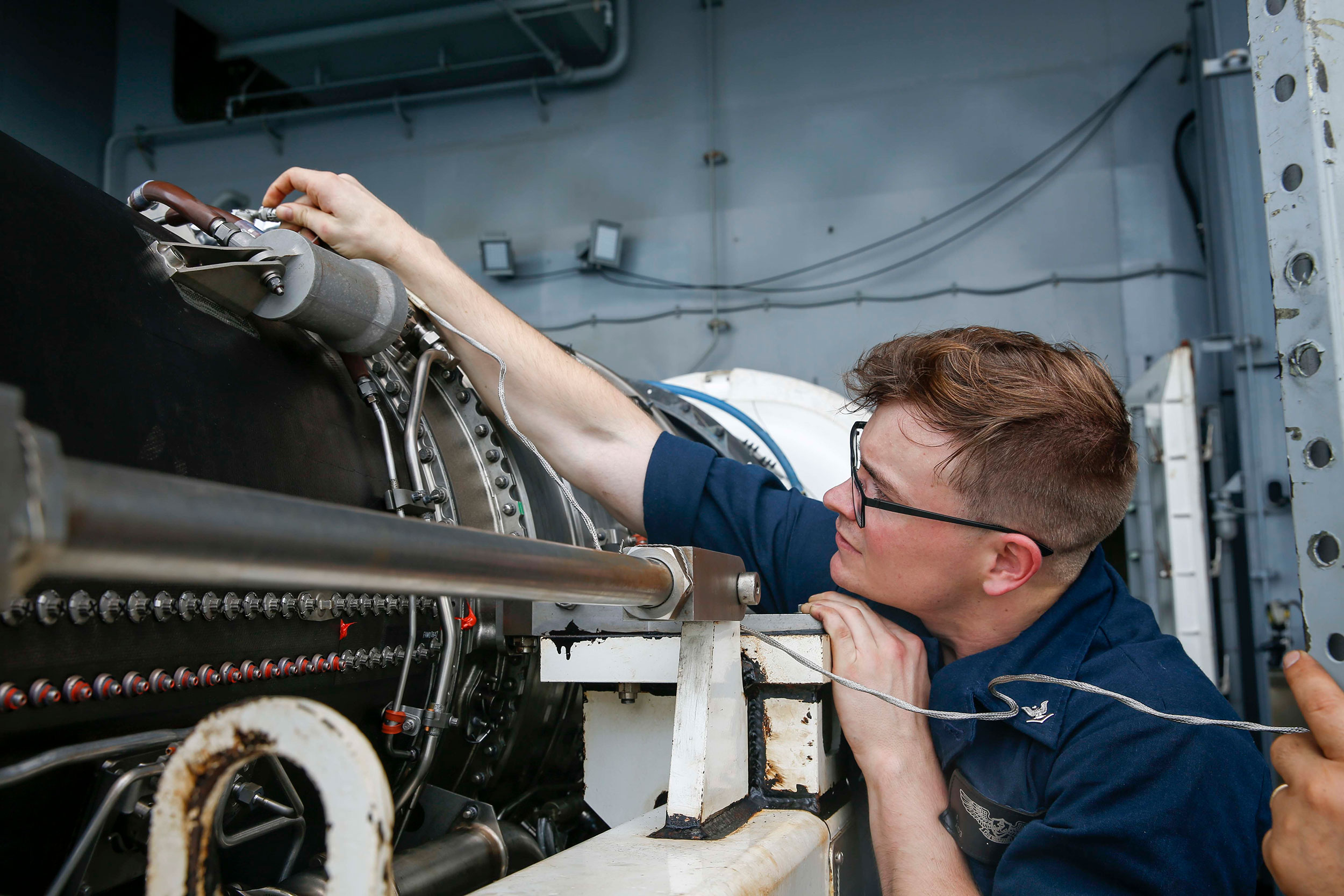

• エンジンの運転によって発生する振動を検出し、部品の構造的完全性を確保するために、振動レベルを監視します。これは、加速度計やひずみゲージなどの計測機器を用いて行われます。
• 応力およびひずみテストでは、高度なひずみゲージと応力解析システムを使用して動作中のエンジン部品にかかる応力を評価し、潜在的な弱点を特定します。
• ブレードダイナミクステストは、ファンとタービンブレードの動きと振動に焦点を当て、非接触変位センサとレーザードップラー振動計を使用して正確な計測と解析を行います。

音響および騒音計測

音響と騒音のテストは、ジェットエンジンが環境騒音規制を満たしていることを確認するために重要です。

• 騒音レベルは、マイクロフォンアレイと騒音計を使用して評価され、騒音の放出を計測し基準適合性を確認します。
• 周波数解析は、高度なスペクトル アナライザを使用してノイズの低減と最適化に関する詳細な情報を提供することで、ノイズの発生源と特定の周波数を識別するのに役立ちます。

耐久性とライフサイクルテスト

耐久性とライフサイクル テストにより、ジェットエンジンが長期運用の要求に耐えられることが確認されます。

• 周期的疲労試験では、ひずみゲージと熱サイクル システムを使用して、離着陸の繰り返しを再現し、時間の経過に伴うエンジンの耐久性を評価します。
• 高ストレス条件テストでは、加速度計と応力解析装置を使用して、最大出力動作時のエンジン性能を検査し、潜在的な弱点を特定して、極限条件下での信頼性を確保します。

熱計測

熱計測はジェットエンジンの性能を監視し、安全性を確保する上で重要な役割を果たします。

• 排気ガス温度 (EGT) は熱電対と高温計を使用して計測され、異常を検出しエンジン効率を最適化するための重要なパラメータです。
• タービン，コンプレッサ，ベアリングなどの重要部品の温度は、サーミスタや温度センサによって監視され、厳しい条件下でも信頼性の高い動作が確保されます。

流体力学

流体力学テストは、ジェットエンジンの性能を理解し最適化するために不可欠です。

• 空気流量は、ピトー管や流量計などの計器を使用して、エンジンに出入りする空気の量を計測します。
• 精密な圧力トランスデューサを利用して圧力比を解析し、コンプレッサとタービンの効率を評価します。
• 燃料流量を監視して燃料供給速度を計測し、流量計はパフォーマンスと効率の解析に正確なデータを提供します。

運用安全性試験

あらゆる状況下でのジェットエンジンの信頼性を確保するには、運用安全性テストが不可欠です。

• サージと失速の検出は、圧力トランスデューサと気流センサを使用してこれらのイベントを監視し、エンジン内の不安定な気流を特定することに重点を置いています。
• ブレード封じ込めテストでは、高速カメラと圧力センサを使用してこれらの重要な安全シナリオをキャプチャおよび解析し、ブレードの破損時にエンジンが破片を封じ込める能力を評価します。

ジェットエンジン試験用データ収録

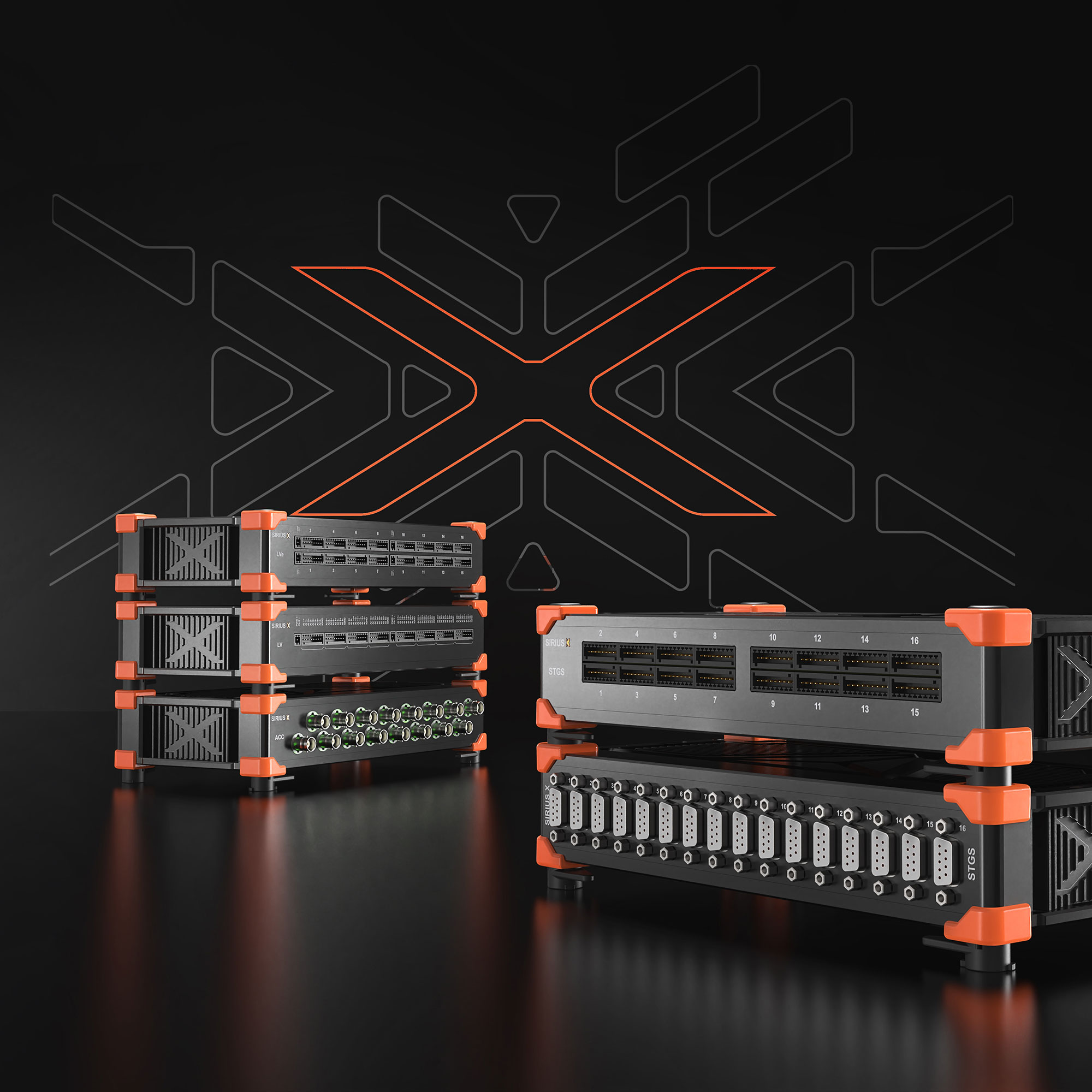

ハードウェア

ジェットエンジンのテストでは、数千以上の入力チャネルを含む複数の計測を同時に実行することがよくあります。
DEWESoftの柔軟でモジュール式のアーキテクチャは、これらの要求を満たすように特別に設計されています。

マルチフィジックス入力

DEWESoftの製品は、今日の高精度かつ迅速な試験ニーズに最適です。振動，音響，温度，圧力，排出ガスなど、マルチフィジックス入力をサポートします。マルチドメイン機能により、時間領域と周波数領域の両方の解析が可能で、包括的かつ正確な結果を提供します。

スケーラビリティとモジュール性

ジェットエンジンのテストでは、熱，機械，音響などさまざまな領域にわたる数百個のセンサが使用されることが多く、拡張性とモジュール性が不可欠です。DEWESoftのモジュール式システムは、容易な拡張とカスタマイズを実現します。柔軟なアーキテクチャにより、チャネルはいつでも簡単に構成でき、時間とリソースを節約できます。

高解像度データ収録

高速ジェットエンジンは、高解像度のデータ収録を必要とする高速かつ複雑な信号を生成します。DEWESoftのハードウェアは、24ビットの分解能で驚異的なダイナミックレンジを実現し、振動・音響計測におけるあらゆる詳細を捉えるのに最適です。これによりテスト中に、重要なデータを見逃すことを防ぎます。

高サンプリングレート

ジェットエンジンは、特に振動および音響領域において、極めて高周波の信号を生成します。DEWESoftのシステムは、高サンプリングレート（最大MHz範囲）と大規模データセットの効率的な管理能力により、これらの課題に対応できるよう構築されています。リアルタイムデータ圧縮とスケーラブルなストレージソリューションにより、DEWESoftは要求の厳しいデータ収録タスクに最適です。

デフォルトでオープン！openDAQ 準拠のハードウェア

計測機器のオープンスタンダードであるopenDAQ™について、ご存知の方も多いでしょう。これは、DAQシステムのトップメーカーであるDEWESoftとHBKの共同プロジェクトです。

強力なオープンソース ツールボックスを備えた openDAQ™ を使用すると、データの検出，ストリーミング，構成が容易になり、世界中のエンジニアに比類のない互換性，柔軟性，効率性がもたらされます。

DEWESoft DAQハードウェアはopenDAQに完全準拠し、デフォルトでオープン※であるため、既存のワークフローへのシームレスな統合が可能です。openDAQ SDKは、デバイスの検出，セットアップ，そしてデータストリーミングをこれまでにないほど簡素化します。

openDAQは、SDKの統合例を提供しており、導入の手助けとなります。AIを活用したツールを使えば、数秒でDEWESoftハードウェアからデータを統合し、アクセスすることができます。

※現在、 SIRIUS® XHS，SIRIUS® X，IOLITE® X，およびOBSIDIAN®シリーズの製品のみが openDAQ に準拠しています。

ジェットエンジン試験用データ収録ソフトウェアDewesoftX

DEWESoftの使いやすいソフトウェアは、データ収録装置のセットアップとデータ処理を迅速に行うのに役立ちます。これによりエンジニアの時間とコストを節約できます。使いやすいインタフェースにより、エンジニアはワークフローを改善できます。エラーを削減し、システムセットアップではなく解析と結果に集中できるようになります。 収録&解析ソフトウェアDewesoftXは、25年にわたる開発と改良を経て、世界中のエンジニアから信頼を得ています。

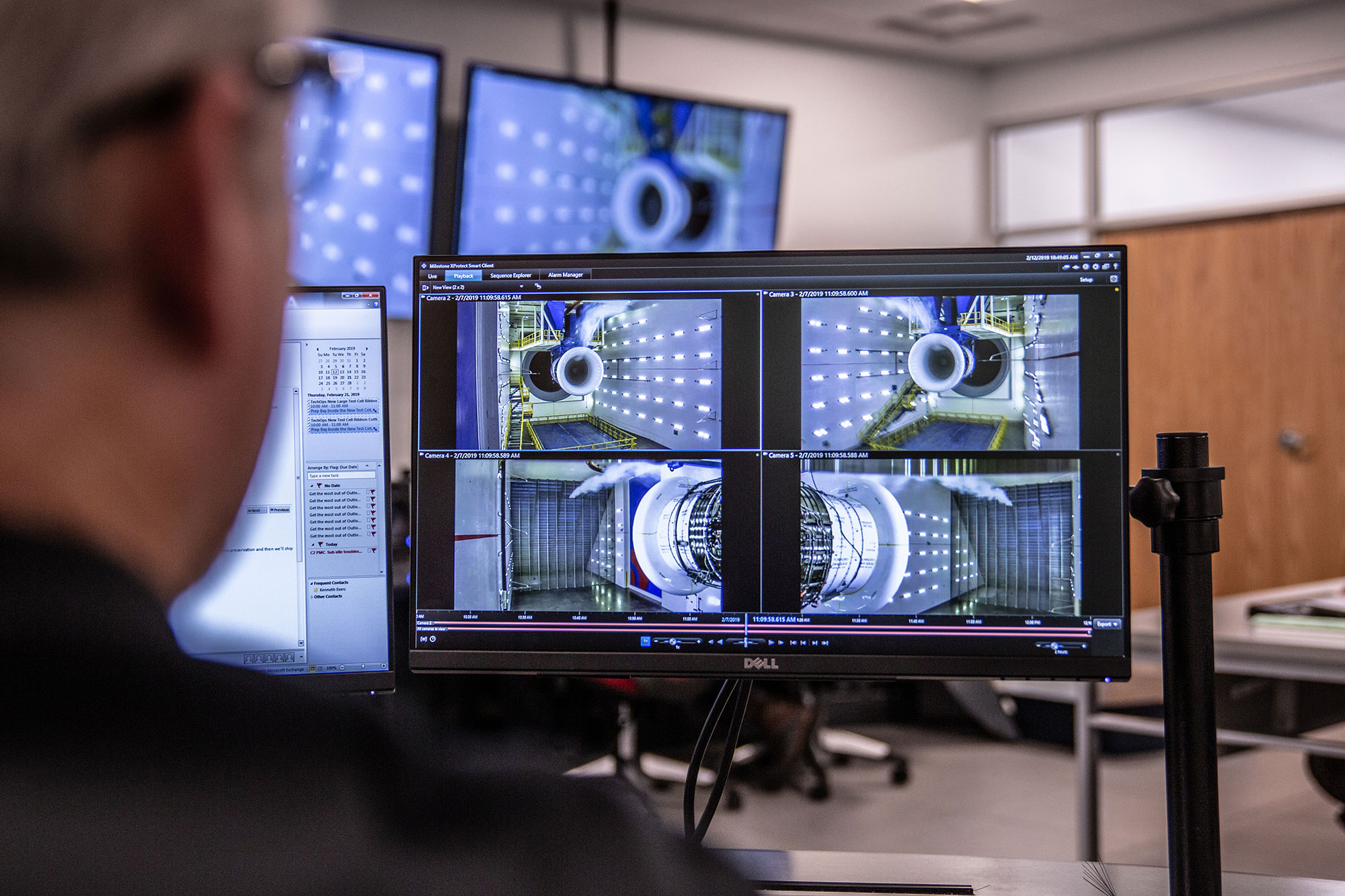

リアルタイムのデータの視覚化と解析

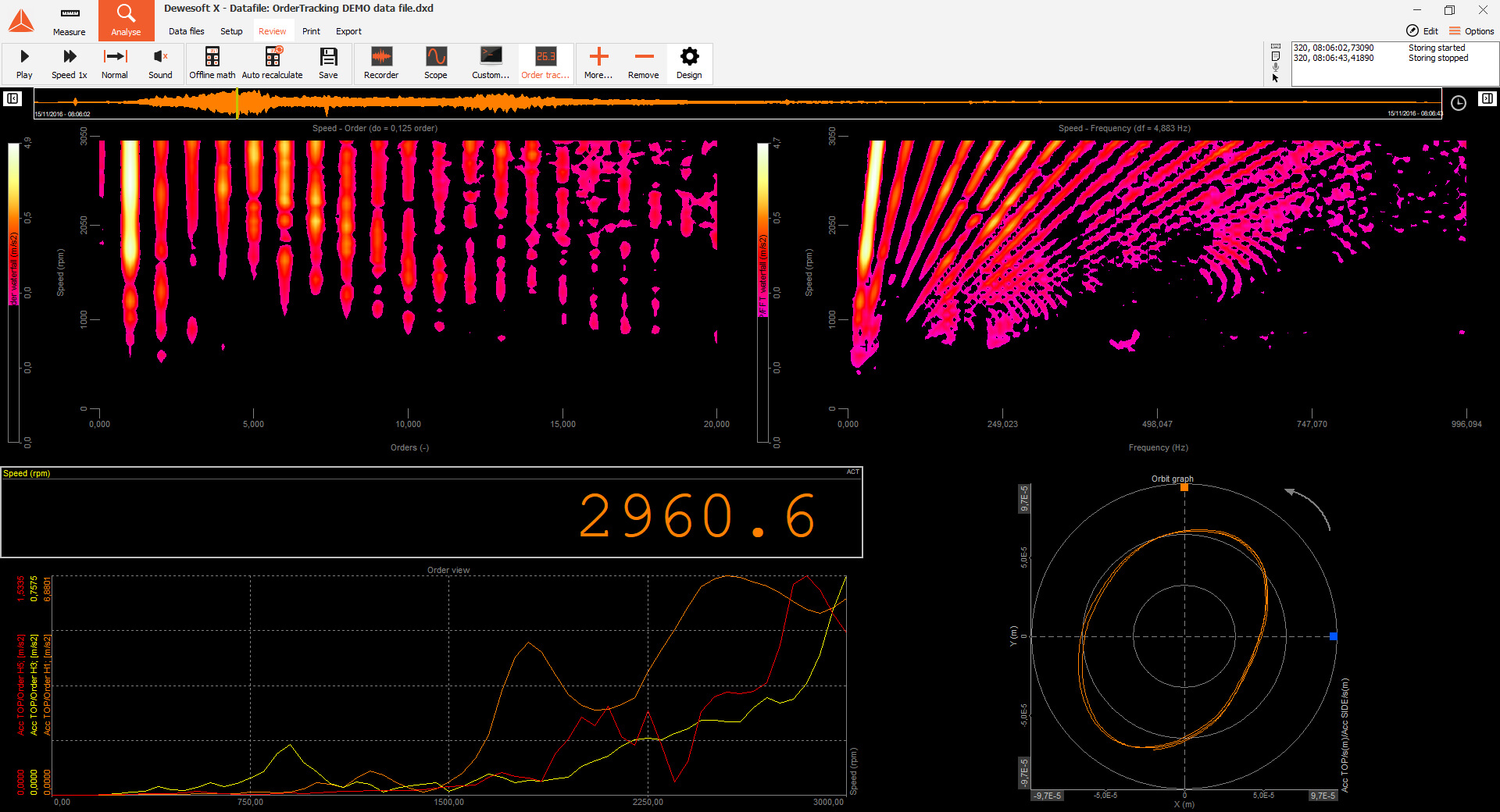

DewesoftXは、FFT表示，スペクトログラム，オーダープロットなどのリアルタイム可視化ツールを提供し、エンジニアに試験中の即時フィードバックを提供します。これにより、推力，燃料流量，振動レベルといった重要なパラメータをリアルタイムで監視できます。問題を即座に特定することで、ダウンタイムを削減し、試験後の解析を待つ必要がなくなります。

高度な後処理およびレポートツール

DewesoftXの後処理機能は、複雑なデータセットの解析と、明確で実用的なレポートの作成を簡素化します。信号フィルタリング，統計計測，レポート生成のための自動化ツールはワークフローを効率化し、時間と労力を節約します。これらの機能により、最も複雑なテストデータであっても、効率的に解釈・共有できます。

ユーザフレンドリーなインタフェースとカスタマイズ

DewesoftXの直感的なドラッグ＆ドロップインタフェースとカスタマイズ可能な解析オプションにより、データ収録ハードウェアとワークフローの設定が簡素化されます。この柔軟性は、多様なエンジニアや技術者のチームがそれぞれ独自の要件を持つ複雑な試験環境において特に役立ちます。使いやすさを向上させ、エラーを最小限に抑えることで、当社のソフトウェアは貴重なエンジニアリング時間を節約しコストを削減します。

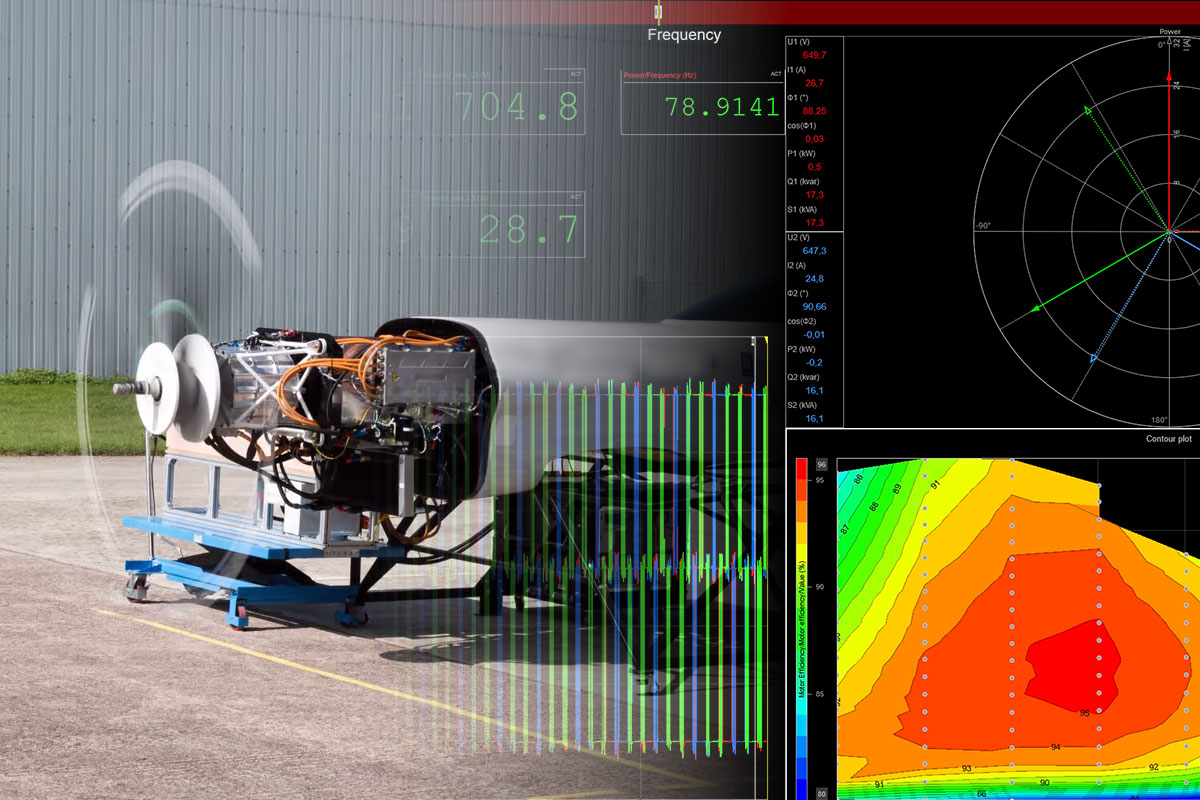

新世代ジェットエンジンの電力計測

現代のジェットエンジンは、効率，性能，そして環境適合性の向上を目指し、高度な電気システムへの依存度を高めています。これらのシステムは、電動スタータ，ハイブリッド推進システム，機内発電機といった重要なコンポーネントに電力を供給します。これらのコンポーネントの電力性能を試験・解析することは、過酷な航空環境下における信頼性と効率性を確保するために極めて重要です。

DEWESoftは、新世代ジェットエンジンのニーズに合わせてカスタマイズされた最先端の電力計測ソリューションを提供します。

当社の高精度電力アナライザは、複数のチャネルにわたって電圧，電流，電力，効率などのパラメータを計測できます。システムはAC信号とDC信号の両方に対応しており、実際の動作条件下で電気部品の詳細な解析を可能にします。

主な機能には、リアルタイム電力計算，高調波解析，効率マッピングなどがあり、エンジニアは電力性能を包括的に把握できます。モジュール型アーキテクチャと同期機能を組み合わせることで、DEWESoftは電気計測と熱システムや機械システムなどの他の重要なテスト領域とのシームレスな統合を実現します。この包括的なアプローチは、次世代ジェットエンジンの最適化に役立つ実用的な洞察を提供します。
