耐環境データロガー(耐振動,耐衝撃,耐防塵,耐防滴)

KRYPTONは、寒い場所、暑い場所、ほこり、泥、水および雪の中など厳しい条件の中でも使用可能な耐環境データーロガーです。EtherCAT®通信により最大100mのケーブルで接続でき、本体を分散設置して使用できます。
PCでの単独計測も、SIRIUSの拡張ユニットとしての計測にも使用することが可能です。

KRYPTON(クリプトン)について

KRYPTON シリーズ

KRYPTONには使用方法や環境により下記のシリーズから選択することが可能です。

概 要
  • 使用温度範囲 -40~85℃
  • 耐防塵,耐防滴  IP67,65対応
  • 耐振動,耐衝撃  980m/s2以下
  • 入力 熱電対,電圧,ひずみ,デジタル入出力(DIO)
  • 最大サンプリング速度
    温度:100Hz, 電圧,ひずみ,DIO:20kHz
  • 高精度A/D 24ビット デルタシグマ方式
  • EtherCAT対応
    ケーブル1本でデータ転送,電源・同期信号を供給
  • 機器間を最大100mの長さで接続可能
  • データロガーSIRIUSと同時計測

■分散型データ収録装置

KRYPTONは、本体ををセンサーの近くに置いて分散測定が可能です。
配線距離を短くすることで配線コストを抑え、ノイズや断線などの配線エラーを大幅に削減することができます。

■プラグアンドプレイでセンサーを自動検出

PCに接続するだけで、収録解析ソフトDewesoftXがデバイスを自動で認識してセットアップします。
複雑なIP設定を必要としません。

■EthetCAT対応

データ転送、データ同期、および電源供給はケーブル1本で接続できます。
EtherCAT技術による安定した大容量データ通信が可能。チャネル増設の容易です。

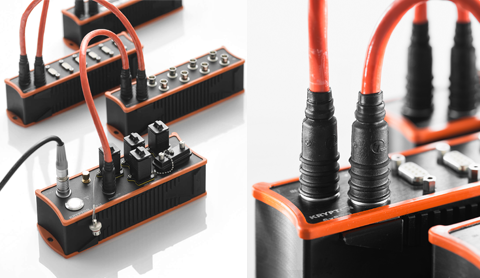

■堅牢で頑丈なIP67

熱伝導性で電気絶縁性のゴムで密封。さらにシャーシの周囲にはラバーバンドを追加してユニットを衝撃から保護します。
防水性、耐衝撃性があり、100Gまでの衝撃に耐えることができます。

【動画】堅牢で頑丈な分散型データ収録装置 KRYPTON(0:31)

いろいろなアナログアンプ
STG
ユニバーサル差動電圧およびフル/ハーフ/クォーターブリッジ入力
DSIアダプタと互換
TH
ユニバーサル絶縁熱電対入力モジュール
高電圧熱電対測定用のシングルチャネルとして利用可能
RTD
ユニバーサル差動PTx温度、抵抗および電圧
LV
絶縁電圧入力
ACC
IEPE加速度センサー、1、4、8チャネルのマイク入力ユニット
DI/DO
デジタルI/Oモジュール
4xDI、4xDO、16xDI、16xDO、8xDI/8xDOのチャネル構成
システム構成例

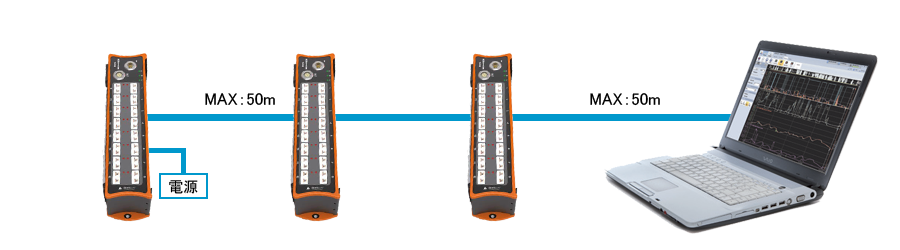

■PCでの単独計測

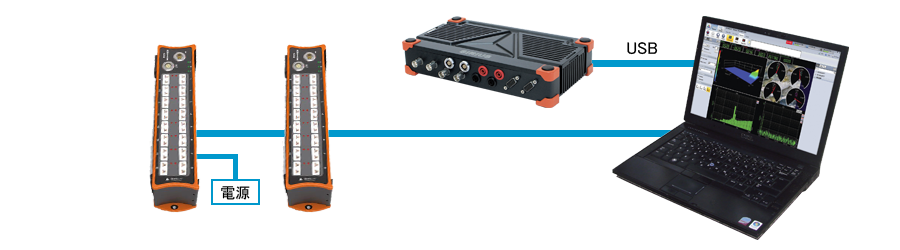

■SIRIUSとの拡張ユニットとして計測

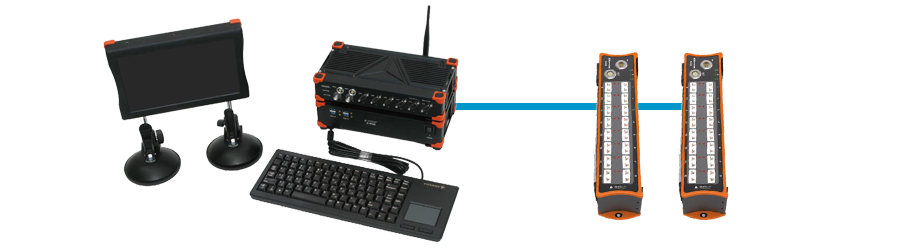

■PC ユニットSBOXでの計測

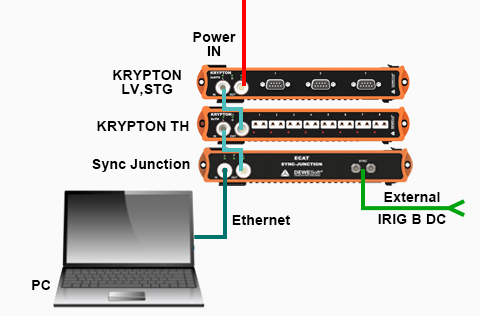

■SIRIUSとの組合せ

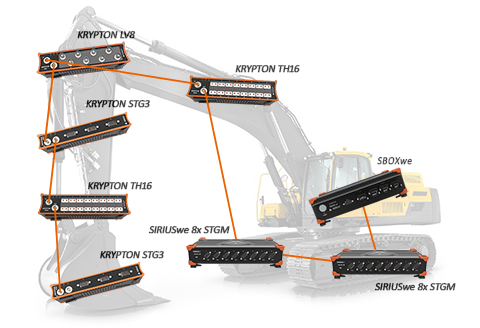

建設車両の計測においては、センサケーブルの断線やノイズの影響を避けるためセンサからデータロガーまでの距離を短くする必要があります。KRYPTONはEtherCAT®対応なので分散計測を可能にし、センサまでの配線距離を短くすることができます。
