データ収録 & 制御システム

1台でデータ収録とリアルタイム制御が可能 - 計測がこれまで以上に簡単になります。 筐体はSIRIUS互換スタンドアロンタイプと19インチラック対応タイプから選べ、テストベッドや産業用アプリケーションに最適です。
また、高品質なアンプは良質な信号と最大20kHzのサンプリングレートを提供します。

IOLITE-R（アイオーライト）について

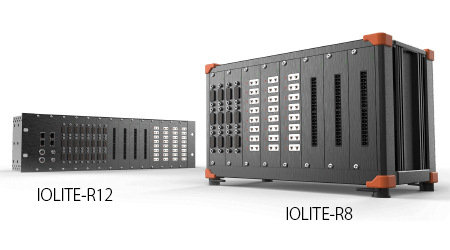

IOLITE-R シリーズ

IOLITE-Rシリーズは、使用方法や環境により下記のタイプから選択することが可能です。

概　要

デュアルEtherCAT®
2つのEtherCATバスを同時に使用。第1のバスはコンピュータのバッファデータ収録用。
第2のバスはサードパーティなどの制御システムのリアルタイムデータ収集用に使用します。

高品質なアンプで良質な信号
良質な信号と最大20kHzのサンプリングレートを提供する高品質なアンプを備えています。

冗長電源
デュアルEtherCATと組み合わせることで、システムの信頼性を実現します。

使用環境に合わせてタイプを選択可能
19インチラックキャビネット対応タイプまたは、SIRIUSと互換性のあるスタンドアロンタイプが選べます。

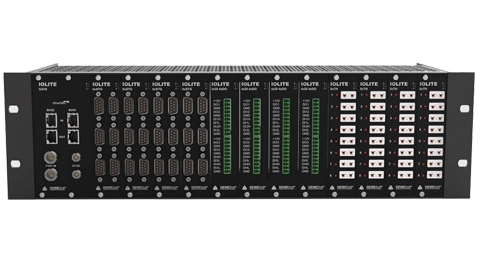

■入力スロットとアンプ

IOLITE-R12は最大12ユニット格納可能。それぞれに高品質の入力アンプが搭載されています。

IOLITE 6xSTG DSUB9コネクタ付きのユニバーサル6チャネル差動電圧、電流およびフル/ハーフ/クォーターブリッジ入力。 IEPE、CHG、200V、RTD、TH測定用のDSIアダプタと互換性があります。
IOLITEi 8xTH ミニTCコネクタ付き、8チャネル - チャネル間　絶縁型ユニバーサル熱電対入力モジュール。 K、J、T、R、S、N、E、C、Bの熱電対タイプを受け入れます。
IOLITEi 8xRTD Lemo 0Bコネクター付き、8チャネル - チャネル間　絶縁PTx温度、抵抗および電圧。 8チャネル構成で利用可能です。
IOLITEi 32xDI ネジ留め式端子接続　32チャネル絶縁デジタル入力モジュール。
IOLITEi 32xDO ネジ留め式端子接続と統合ウォッチドッグ機能を備えた32チャネルデジタル出力モジュール。

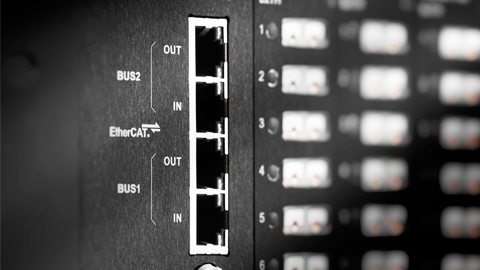

■冗長バスシステム

各IOLITEシステムには、並列に動作する2つの完全に独立したEtherCATバスシステムがあります。

一次バス
DewesoftXソフトウェアを介して完全に同期した同期データ収集に使用されます。

二次バス
セカンダリバスは2つの方法で使用できます。

・リアルタイムコントローラ用の低遅延フロントエンドインタフェース
・重要なアプリケーション用の冗長データ収集バスシステム

■冗長電源

各IOLITEシステムには、冗長電源が装備されています。
主電源装置に障害が発生した場合でも、中断や再起動なしで二次電源装置から電力が供給されます。

■フィードバック監視

IOLITEは制御システムを調整しながら、日常業務でデータを取得し監視します。 バス上の入力チャネルを監視するだけでなく、システムはコントローラーからの出力の監視も行います。 また、収録解析ソフトウェアDewesoftXは圧力信号とデジタル出力信号を完全に同期させて表示することができます。
これにより、制御システムが正しく動作していることを確認できます。
