データ収録 & 制御システム（PC接続ボックスタイプ）

IOLITEモジュールおよびデュアルEtherCAT®インタフェース用アンプモジュールを8ユニット格納可能なSIRIUS互換スタンドアロンタイプ



IOLITE-R8

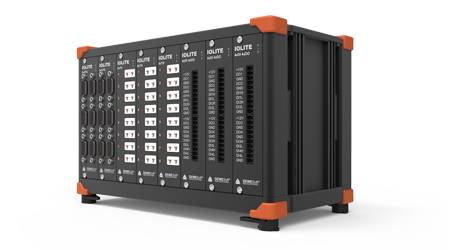

IOLITE-R8：ボックスタイプ

  • 入力スロット数：8スロット
  • 小型　266 x 169 x 139 mm
  • ひずみ/温度 64ch/システム, 電圧：128ch/システム
  • IOLITE，KRYPTONを複数ユニット接続可能
  • 使用環境温度　-10～50℃
  • ひずみユニットはブリッジ回路内蔵（外部ブリッジボックス不要）

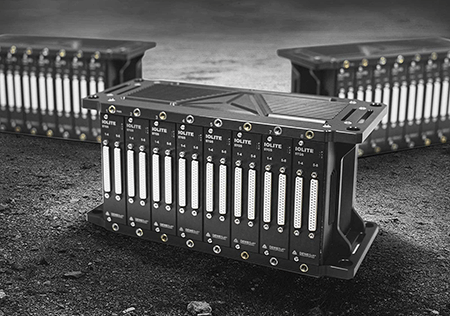

IOLITE R8r：耐衝撃振動，ファンレスタイプ

  • 入力スロット数：8スロット
  • 防塵対応　IP50（粉塵が内部に侵入しないこと）
  • ひずみユニットはブリッジ回路内蔵（外部ブリッジボックス不要）
仕　様
型式 IOLITE R8 IOLITE R8r
システム仕様
スロット数 8 8 ※1
同期 SIRIUS　2台
同期精度 below 1 sample to Sirius®
Dual EtherCAT®インタフェース
バス数 2 (both with buffered DAQ or real time)
データレート デュアル 100 Mbit
スループット/バス 6～10 MB/s
バス1 2x Lemo 1T
バス2 2x Ethernet RJ45
最小遅延 アナログ-EtherCATバス 70μs
EtherCAT® cycle time 100μs
電源
電源供給 2冗長　DC9 ～ 48V
消費電力 8W（最大9W）（アンプモジュール含まず） 2.2W（アンプモジュール含まず）
共通
動作温度 -10 ～ 50℃
保存温度 -40 ～ 85℃
湿度 5 ～ 95％(結露なきこと）
防塵防湿 IP40 IP50
外形
寸法 266 x 169 x 139 mm 321 x 155 x 151 mm
質量 2.6 kg

※1 ひずみアンプ IOLITE 6xSTGのみ実装数に制限があり、最大実装スロット数は3ユニット
