データ収録システム

良質な信号と最大20kHzのサンプリングレートを提供する

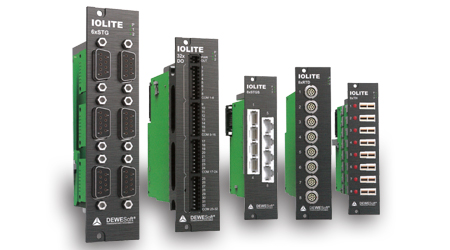

高品質なアンプモジュール



IOLITEアンプモジュール仕様

型式 ひずみ（STG）
アナログ入力
入力タイプ 電圧，ひずみ，電流，ポテンショメータ
チャネル数 6
ADコンバータ 24ビット 逐次比較型（アンチエリアシングフィルタ付）
最大サンプリング速度 20kS/s
帯域（-3dB) 0.49*fs（*1）
エリアシングフリー帯域 DC～0.453*fs（*1）
エリアシング除去 -100dB
オーバーサンプリング 32
電圧入力
レンジ ±50V, ±10V, ±1V,　±100 mV
精度 ±0.03 %読み値, ±0.02 %レンジ, ±0.1 mV
ダイナミックレンジ
＠10kS/s（代表値）		 100dB＠50Vレンジ，110dB＠10Vレンジ
130dB＠1Vレンジ ，145dB＠100ｍVレンジ
直線性 < 0.02 %
入力カップリング DC, AC 1Hz
入力インピーダンス 1 MΩ＠50V,10Vレンジ 　20MΩ＠1V,100ｍVレンジ
過電圧保護 +ー入力間：50V連続，200Vピーク(10ms）
ひずみ
ブリッジ接続 フル，1/2，1/4（3ワイヤ）
レンジ 2～1000mV/V
内部ブリッジ回路 1/2，1/4　120Ω，350Ω
内部シャント抵抗 100kΩ
シャント抵抗精度 0.05%　抵抗温度係数：10 ppm/K
出力レベル バイポーラ：1, 2, 5, 10V　　ユニポーラ：2, 5, 10, 15, 24V
電流
レンジ 20ｍA，2ｍA
精度 ±0.03 % of reading, ±0.02 % of range, ±2.1 μA
内部シャント抵抗 50Ω
共通
入力コネクタ D-sub9ピン
TEDS サポート
電源 12 - 48 V DC
消費電力 5.4 W, Max. 11.1 W
(7.9 W 120 Ω @ 5 V load, 8.8 W 350 Ω @ 10 V load)
質量 340 g
寸法 128.4 x 115.4 x 30.1 mm
*1：サンプリング周波数
型式 RTD 熱電対（TH）
アナログ入力
入力タイプ 電圧，測温抵抗体　PTxxx，抵抗 熱電対，電圧
チャネル数 8 8
ADコンバータ 24ビット デルタシグマ型 24ビット デルタシグマ型
最大サンプリング速度 100S/s 100S/s
電圧入力
レンジ ±1 V ±100 mV ±1V,　±100 mV
精度 ±1Vレンジ：±0.02 % of reading 　±0.01 % of range ±10 μV
±100ｍVレンジ：±0.02 % of reading ±0.01 % of range ±10 μV		 ±0.02 %読み値, ±10μV
直線性 < 0.01 % < 0.01 %
入力カップリング DC DC
入力インピーダンス 1 MΩ 100 MΩ
温度
タイプ PT100, PT200, PT500, PT1000, PT2000 K, J, T, R, S, N, E, C, B
レンジ -200℃ to +850℃ ―
精度 ±0.05 % of reading ±0.2℃ ±0.02 % 読み値 ±0.5℃ ±10 μV
分解能 < 0.001℃ < 0.001℃
入力接続 3-wire or 4-wire ―
抵抗
抵抗値 0…10 kΩ 0…1 kΩ ―
精度 ±0.02 % of reading ±0.01 % of range ―
入力接続 3-wire or 4-wire ―
共通
入力コネクタ Lemo 6pin もしくは　ターミナル マルチサーモカップルコネクタ
アイソレーション電圧 1000 Vpeak チャネル-グランド間，
チャネル-チャネル間		 1000 Vpeak チャネル-グランド間，
チャネル-チャネル間
電源 12 - 48 V DC 12 - 48 V DC
消費電力 Typ. 2.1 W, Max. 2.7 W Typ. 3.2 W
質量 260 g 230 g
寸法 128.4 x 115.4 x 30.1 mm 128.4 x 115.4 x 30.1 mm
型式 デジタル入力（DI） デジタル出力（DO）
チャネル数 32 32
入力Lowレベル -1 V ～ +1 V ―
入力Highレベル -48 V ～ -3 V, +3 V ～ +48 V ―
入力電流　 5V時 UIN < 1 mA ―
入力電流　30V時 UIN < 1 mA ―
出力 ― 半導体リレーコンパチブル
シンク（吸込）電流 ― 0.5 A
最大電圧 ― 50 V
サンプリング速度 20 kS/sec 制御PCによる
過電圧保護 100 V 連続 (250 Vpeak) ―
アイソレーション電圧 1000 Vpeak チャネル-グランド間，
チャネルブロック間
（1～8ch - 9～16ch - 15～24ch - 25～32ch）		 1000 Vpeak チャネル-グランド間，
チャネル-チャネル間
共通
入力コネクタ ターミナルブロック, 4 x 9ピン ターミナルブロック, 4 x 9ピン
電圧出力コネクタ ターミナルブロック, 2ピン ターミナルブロック, 2ピン
電源 12 - 48 V DC 12 - 48 V DC
消費電力 1.2 W, Max. 1.9 W 1.2 W, Max. 2.0W
質量 220 g 230 g
寸法 128.4 x 115.4 x 30.1 mm 128.4 x 115.4 x 30.1 mm
