データ収録 & 制御システム 19インチラックタイプ

IOLITEモジュールおよびデュアルEtherCAT®インターフェース用アンプモジュールを12ユニット格納可能な19インチラック対応タイプ



IOLITEr

概 要
  • デュアルEtherCAT®
    2つのEtherCAT®バスを同時に使用。第1のバスはコンピュータのバッファデータ収録用。
    第2のバスはサードパーティなどの制御システムのリアルタイムデータ収集用に使用します。
  • 高品質なアンプで良質な信号
    良質な信号と最大20kHzのサンプリングレートを提供する高品質なアンプを備えています。
  • IOLITEモジュールを12ユニット格納可能

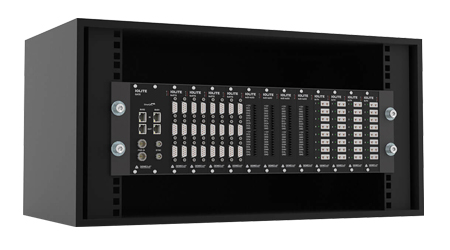

  • 19インチラックキャビネット対応

仕 様
システム仕様 IOLITEr
スロット数 12
同期 2x SIRIUS® SYNC on L00B4f
同期精度 below 1 sample to Sirius®
Dual EtherCAT®インタフェース
バス数 2 (both with buffered DAQ or real time)
データレート 100 Mbit bus speed
スループット/バス 600 kS/s
バス1 2x Ethernet RJ45
バス2 2x Ethernet RJ45
最小遅延 アナログ-EtherCATバス 70μs
EtherCAT® cycle time 100μs
電源
供給電源 2冗長 DC12-48V
消費電力 9 ~ 11 W(アンプモジュール含まず)
共通
動作温度 -10 ~ 50℃
保存温度 -40 ~ 85℃
湿度 5 ~ 95%(結露なきこと)
防塵防湿 IP30
外形
寸法 483 x 148 x 133 mm(取手含まず)
質量 3.1 kg (IOLITE-GATEを含む)
