USBロガー SIRIUSシリーズ 小型高速ロガー

SIRIUSのンパクトボディーで 1MS/s の高速サンプル計測が可能で、自動車等での燃焼解析にも対応します。シリンダ圧, 点火信号, CAN バス信号を同時に計測でき、さらにカウンタからクランク角センサの入力も容易に可能です。

SIRIUS-HS

概 要

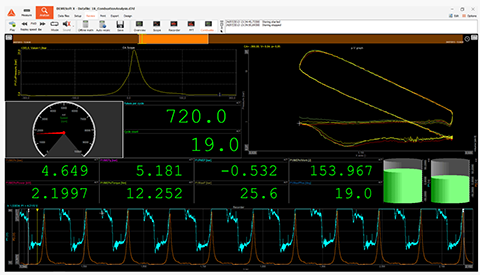

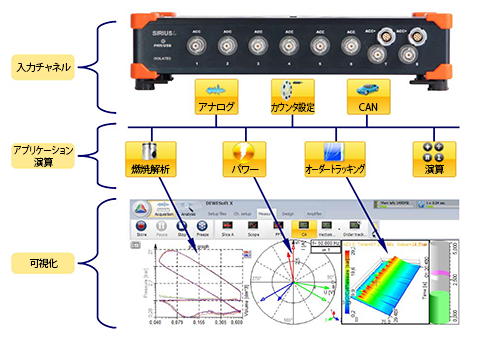

  • 燃焼解析
  • 低速収録・トリガー収録
  • 1 MS/s 電圧(IEPE®入力)
  • 5 ポール 100k LP フィルター(ON/OFF)
仕 様

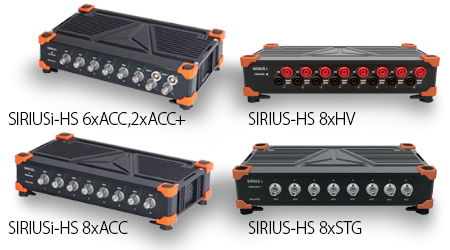

  SIRIUSi-HS 8 x ACC SIRIUSi-HS 6 x ACC, 2xACC+
アナログ入力 8ch : 電圧, IEPER, 電流(外部シャントを使用時)

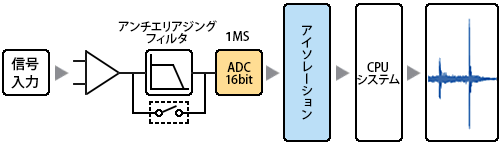

  A/D 16ビット 逐次比較型 100kHz 6th oder アンチエリアジングフィルタ付き

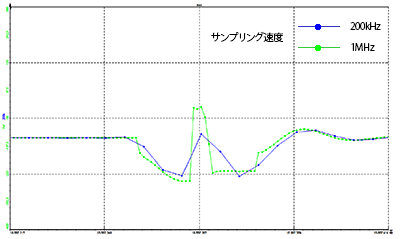

  サンプリング速度 1MS/sec
  入力レンジ ±10 V, ±5 V, ±1 V, ±0.2 V
  フィルタ デジタルローパスフィルタ:Butterworth, Bessl or Chebyshev, 2nd, 4th or 8th order
  入力カップリング DC or AC (1Hz)
  入力インピーダンス 1 MΩ
  IEPER センサ入力 4, 8 mA 出力
  TEDS 対応 IEPER センサ対応
  過大入力プロテクト 50V 連続, 200 V ピーク (10msec)
  平均消費電力(最大)  8 W (15 W)
デジタル入力
  チャネル数 カウンタ:2ch, デジタル入力:6ch
  入力レベル CMOS, LVTTL
  過大入力プロテクト ±25V 連続
  デジタル出力 2ch オープンコレクタ
