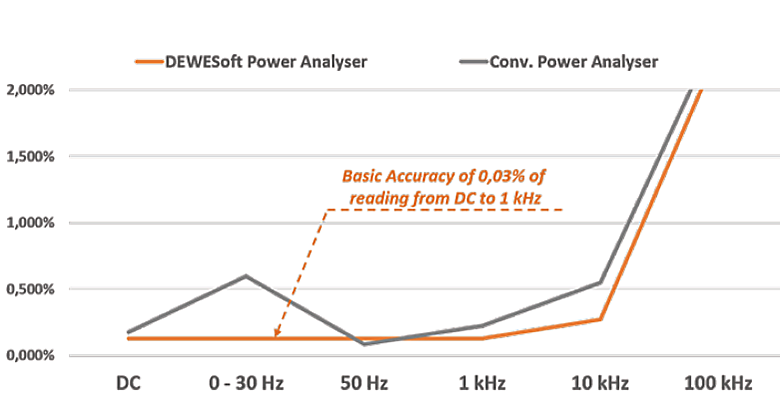

DEWESoftの計測器は高精度入力ユニットを実装しており、DCから1kHzまでは0.03%(読み取り値)の非常に高い精度を持っています。特に電力解析では、高精度の入力ユニットが必須条件です。これはパワーアナライザ市場、特に測定結果の高精度が必要な、可変周波数ドライブを使用した測定では大変有効です。

従来のパワーアナライザの多くは、50Hz / 60Hzでのみ高い精度レベルを持っていることが多く、他の帯域での精度はかなり悪化します。

また、SIRIUSシリーズは200kS/sec(24bit), 1MS/sec(16bit),25MS/s(16bit)の高分解能A/Dを搭載しています。 さらに2000V, 1600V, 1200Vの高電圧入力ユニットのラインナップされており、お客様のさまざまな用途に対応しています。

DEWESoftのパワーアナライザは、複数の計測器の機能を1台に集約したコンパクトな計測器です。

当社の柔軟なハードウェアとDewesoft X ソフトウェアを組み合わせることで、電気計測試験に新しい可能性を生み出します。

パワーアナライザ

P, Q, S, PF, cos phi, … 100以上の
演算値

レコーダ / データロガー

フルサンプリングレートで保存される
生データ

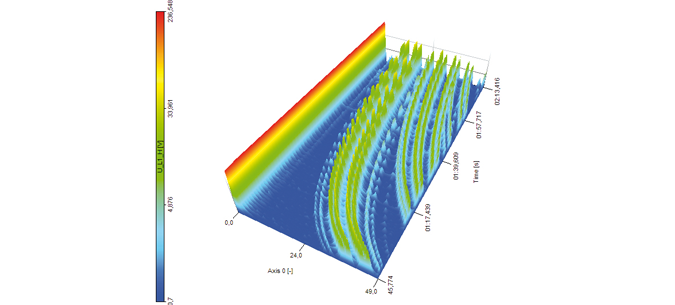

FFT 解析

2D FFT, 3D FFT, サイドバンドマーカ etc.


後解析

計測後の多彩な解析


電力品質

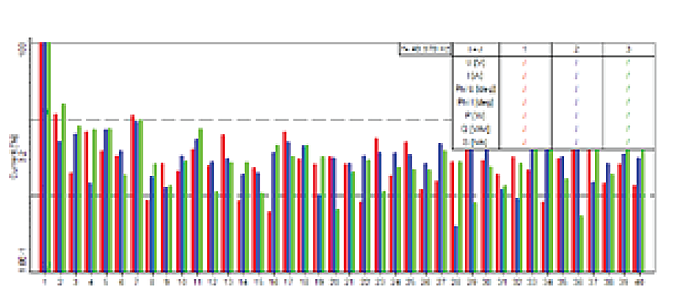

FFT, 高調波 FFT, 高調波, 中間高調波,
高周波数, フリッカ, フリッカ放射etc.


基準

これらの機器は、IEC61000-4-30などの
国際規格に準拠しています

生データ

生データは、電気機械の詳細な解析に不可欠です。
連続した長時間収録またはトリガ条件での収録が可能です。
電力値と生データにより異常を検出します。

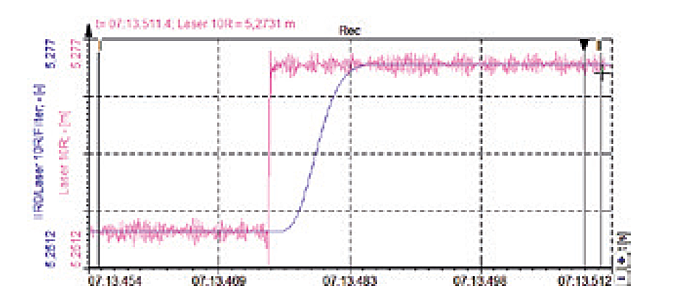

トランジェントレコーダ

アナログ, 演算, または電力チャネルで
トリガ収録します。

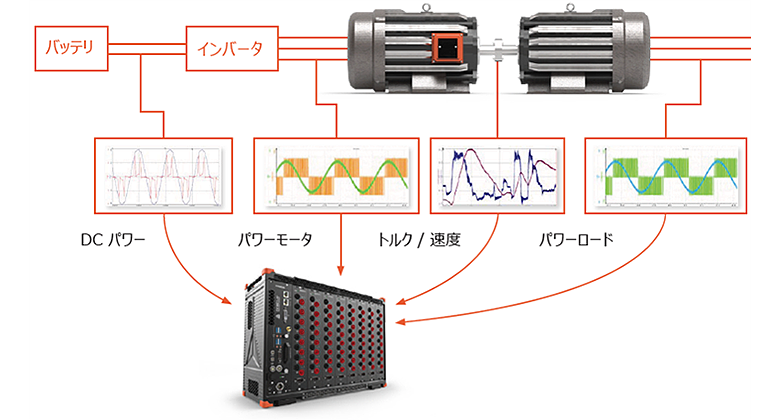

静的および動的テスト

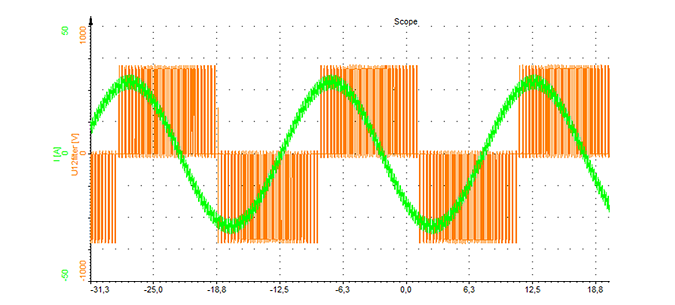

当社の電力計算アルゴリズムは、静的および動的な収録条件の両方で計測できます。
低速風力タービン出力(<10 Hz)から高速電気自動車モータ(<3000Hz)までの両方の解析が可能です。

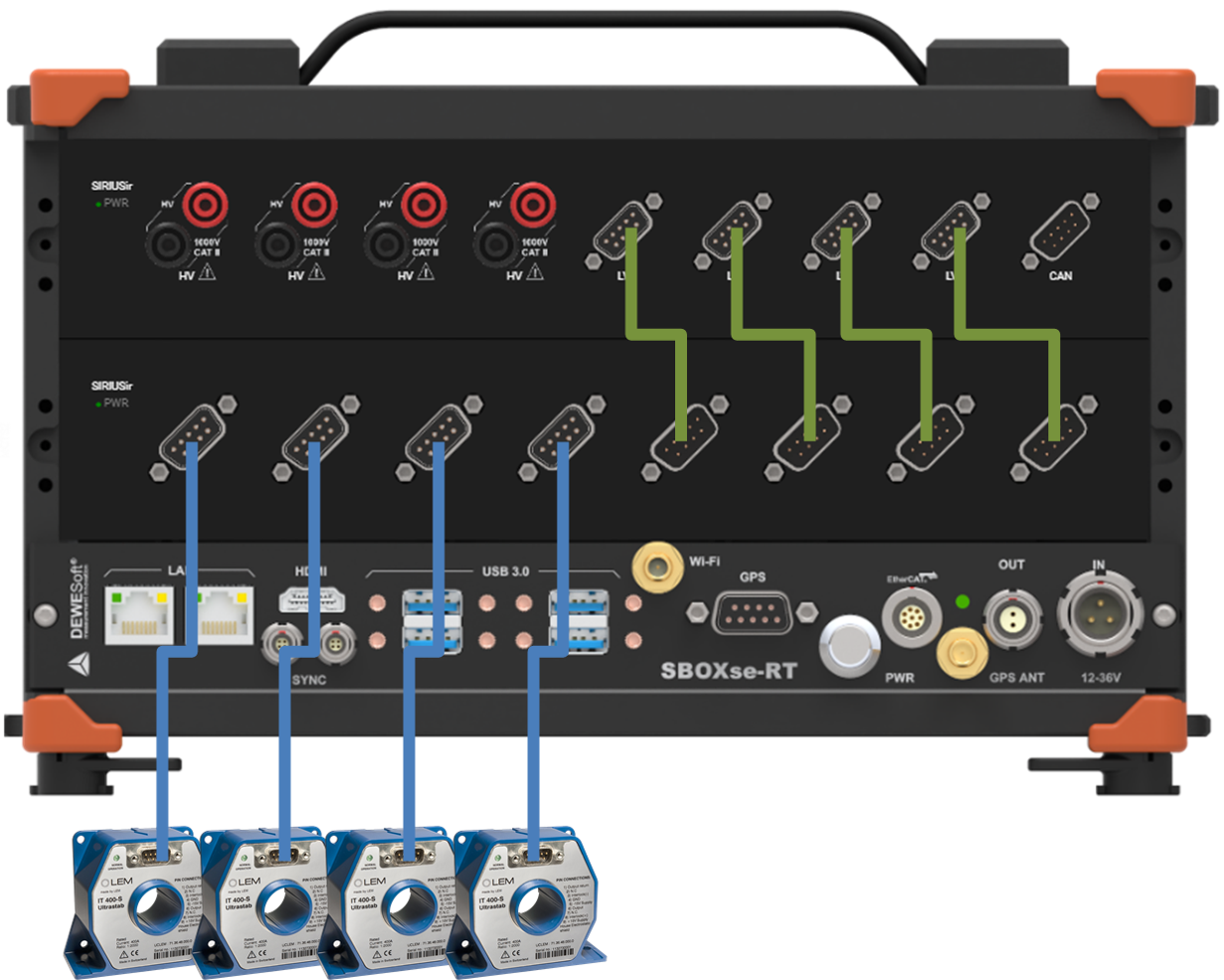

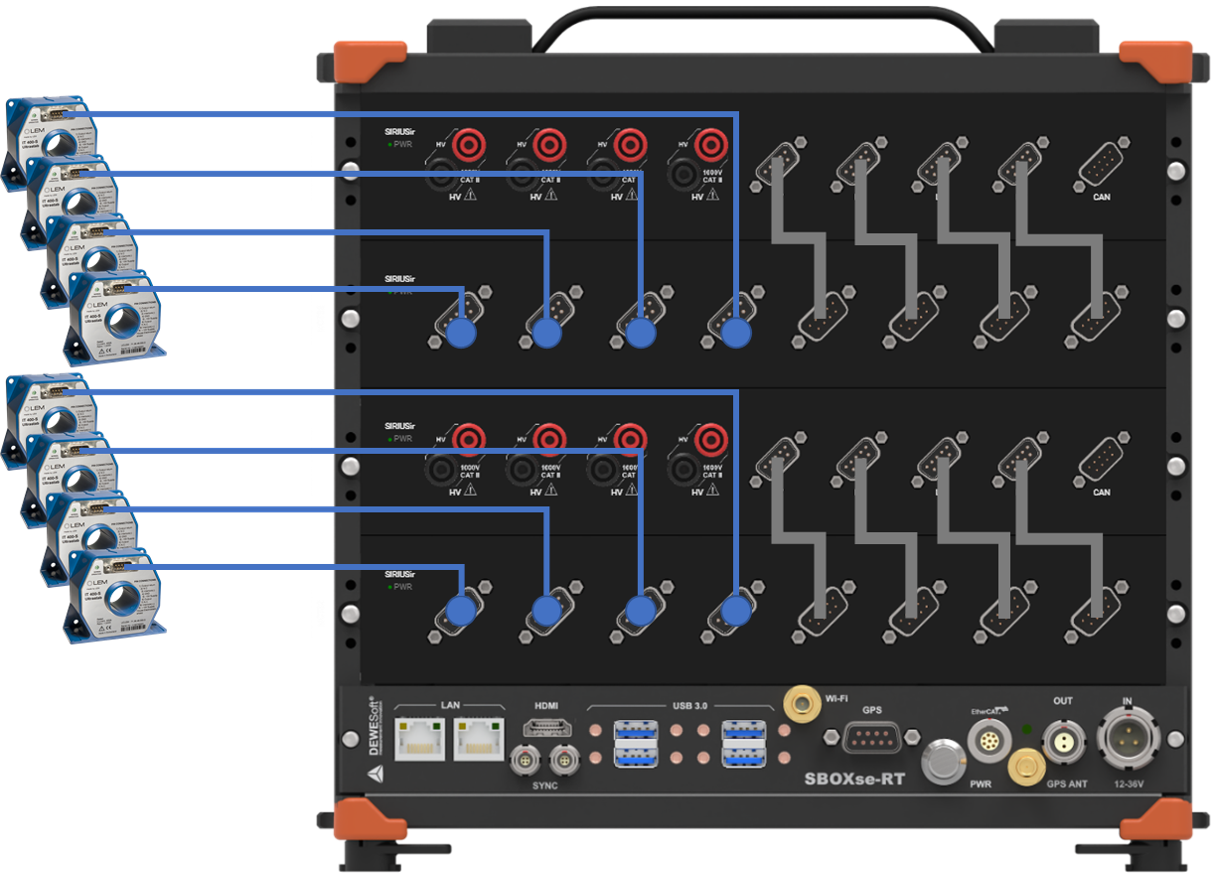

電流センサ電源付きデータ収録システム

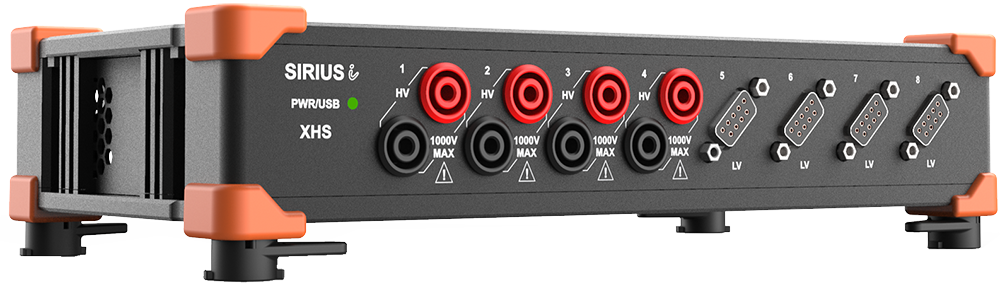

高電圧4ch, 電流4ch
サンプリング 200kHz(24bit), 1MHz(16bit)


高電圧8ch, 電流8ch
サンプリング 200kHz(24bit), 1MHz(16bit)

ハイブリッドADC搭載 高速
データ収録システム

SIRIUSi XHSシリーズ
15MS/s(16bit ADC) & 1MS/s(24bit ADC)



電流センサ

外観 型式 レンジ 帯域幅 確度
ゼロフラックス式

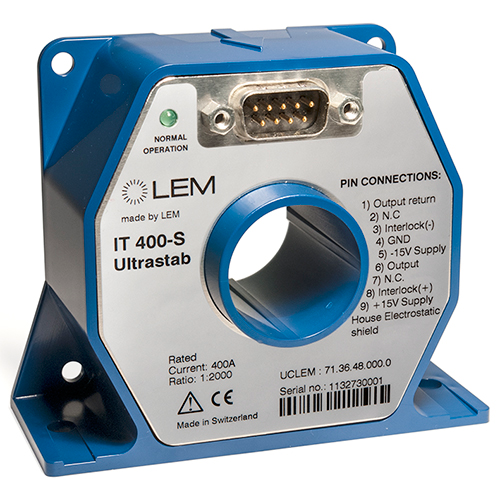

IT-***-S 60, 200, 400, 700, 1000, 2000A DC ~ 140, 250, 500, 800KHz 0.0015 ~ 0.027(% of MR)
クランプ(フラックスゲート)

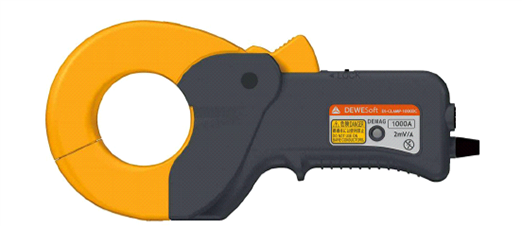

DS-CLAMP-***DC/DCS 200, 500, 1000 A DC or AC rms DC ~ 20, 100, 200, 500KHz ±0.3% of reading ± ** mA
クランプ(ホール効果)

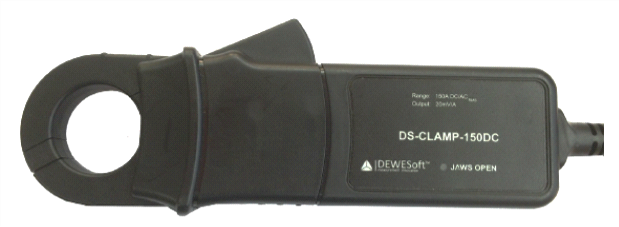

DS-CLAMP-***DC 200A DC or 150A AC rms
290A DC or 150A AC rms
1800A DC or AC rms
DC ~ 20, 100KHz 1% + 2mA ~ ±5% of reading
ACクランプ

DS-CLAMP-****AC 10mA ~ 12A, 15A, 200A, 1000A DC ~ 5, 10KHz 0.3 ~ 3.5%
ロゴスキーコイルAC

DS-Flex-****-*** 3A, 30A, 300A, 3000A 10Hz ~ 10kHz
5Hz ~ 1MHz
10Hz ~ 5kHz
≤1,0 ~ ≤1,5%

ヒューズ対応電流シャントセンサ

  品名 型式 仕様 製品 対応ヒューズ
タイプ
本体 ヒューズシャント10A-1mD9f DS-SHUNT-10A-1M-1 5mΩ,連続電流10A
  ヒューズシャント25A-1mD9f DS-SHUNT-25A-1M-1 2mΩ,連続電流25A
  ヒューズシャント40A-1mD9f DS-SHUNT-40A-1M-1 1mΩ,連続電流40A
  ヒューズシャント10A-3mD9f DS-SHUNT-10A-3M-1 5mΩ,連続電流10A
  ヒューズシャント25A-3mD9f DS-SHUNT-25A-3M-1 2mΩ,連続電流25A
  ヒューズシャント40A-3mD9f DS-SHUNT-40A-3M-1 1mΩ,連続電流40A
ケーブル 40A-1m(オープン) DS-OPEN-40A-1M ケーブル長1m, ヒューズ:オープン

  40A-1m(JCASE) DS-JCASE-40A-1M ケーブル長1m; ヒューズ:JCASE
  25A-1m(MINI) DS-MINI-25A-1M ケーブル長1m; ヒューズ:MINI
  25A-1m(ATO) DS-ATO-25A-1M ケーブル長1m; ヒューズ:ATO
  40A-1m(ATO) DS-ATO-40A-1M ケーブル長1m; ヒューズ:ATO
  25A-1m(MICRO2) DS-MICRO2-25A-1M ケーブル長1m; ヒューズ:MICRO2
  40A-1m(MAXI) DS-MAXI-40A-1M ケーブル長1m; ヒューズ:MAXI
  40A-3m(オープン) DS-OPEN-40A-3M ケーブル長3m, ヒューズ:オープン
  40A-3m(JCASE) DS-JCASE-40A-3M ケーブル長3m; ヒューズ:JCASE
  25A-3m(MINI) DS-MINI-25A-3M ケーブル長3m; ヒューズ:MINI
  25A-3m(ATO) DS-ATO-25A-3M ケーブル長3m; ヒューズ:ATO
  40A-3m(ATO) DS-ATO-40A-3M ケーブル長3m; ヒューズ:ATO
  25A-3m(MICRO2) DS-MICRO2-25A-3M ケーブル長3m; ヒューズ:MICRO2
  40A-3m(MAXI) DS-MAXI-40A-3M ケーブル長3m; ヒューズ:MAXI
