HOME > ソフトウェア > 収録解析ソフトウェアDEWESoftX

DewesoftX3にはさまざまな収録モードがあり、計測用途に合わせて必要とする信号を取り逃すことなく保存することができます。

  • 高速収録：収録ボタンを押してから停止ボタンを押すまで収録（サンプリング速度1M～100Hz）
  • 低速収録：高速収録と同様（サンプリング速度：0.1s～1h以上）
  • トリガ収録：指定のチャネルにトリガレベルを設定し、トリガがかかると高速収録を開始
  • トランジェント収録：低速収録モードとトリガモードの組合せ

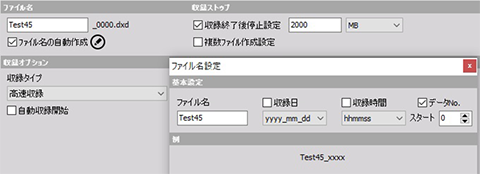

ファイル更新設定

大切な収録データが上書きされないように自動的にファイル名を付ける機能です。 ファイル番号を繰り上げたり、日付や時間をファイル名に挿入することができます。

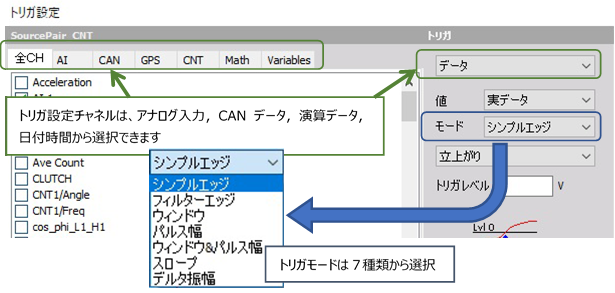

トリガ設定

リアルタイムデータ収録

データーロガーSIRIUSは200kHz, 24bitもしくは1MHｚ, 16bitのデータをリアルタイムにPCのHDDやSBOXeのSSDに収録します。
最近のHDD，SSDは大容量のため、SIRIUSは高速，長時間レコーダとして使用できます。HDDの書き込み速度は20Mbbs以上のものが主流になっていますので、サンプリング100kHzで20ch以上の同時計測が実現可能です。

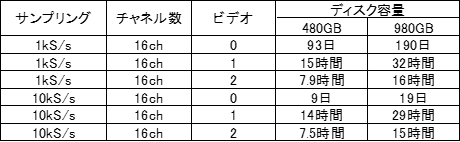

■SIRIUS-SBOXeを使用した場合の収録時間例

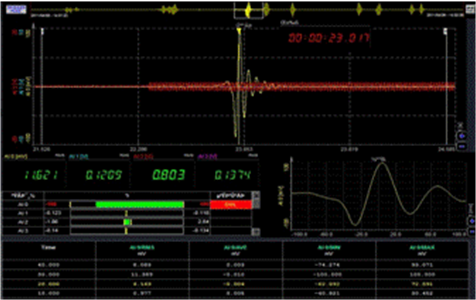

■長時間レコーダに有効な表示機能

  • カーソル間拡大機能
    カーソルで選択した任意の位置を拡大表示可能
  • 経過時間表示
    計測開始からの経過時間および絶対時間を表示
  • デジタル数値表示
    実データ，最大値，最小値，実行値等をデジタル表示
    表示更新レートも設定可能
  • 振れ幅，オーバーレンジモニタ
  • 統計演算機能
    設定時間間隔や信号レベルでの「最大値，最小値，平均値，実行値，平均値，
    標準偏差」 等を表示
