システム構成例4

要求仕様

計測タイプ CH数 サンプリングレート
電圧 29CH 1kHz
電流 8CH 1kHz
温度 T型 16CH 10Hz
K型 16CH 10Hz
RTD (Pt100) 7CH 10Hz

システム構成

デバイスタイプ 名称 入力信号 ユニット数 CH数 A/D分解能 サンプリング
レート
備考
コントローラ Q.gate IP
低速サンプリング用
コントローラ
1 最大 10kHz 低速サンプリング用
(最大 10kHz)
UART 2ポート
(最大 32モジュール)
モジュール Q.bloxx A108
8CH 電圧入力モジュール
電圧
4 32 ⊿Σ型 24bit 同時 10kHz レンジ:±10V
Q.bloxx A108
8CH 電圧入力モジュール
電流
(シャント抵抗使用)
1 8 ⊿Σ型 24bit 同時 10kHz シャント抵抗使用
Q.bloxx A104
8CH 熱電対入力モジュール
温度
(熱電対 T)
2 16 ⊿Σ型 24bit 同時 100Hz 計測可能な熱電対
B, E, J, K, L, T, U, N, R, S
要CJC内蔵 (別売)
Q.bloxx A104
8CH 熱電対入力モジュール
温度
(熱電対 K)
2 16 ⊿Σ型 24bit 同時 100Hz 計測可能な熱電対
B, E, J, K, L, T, U, N, R, S
要CJC内蔵 (別売)
Q.bloxx A105
4CH RTD入力モジュール
温度
(Pt100)
2 8 ⊿Σ型 24bit 同時 10Hz 計測可能なRTD
Pt100, Pt1000

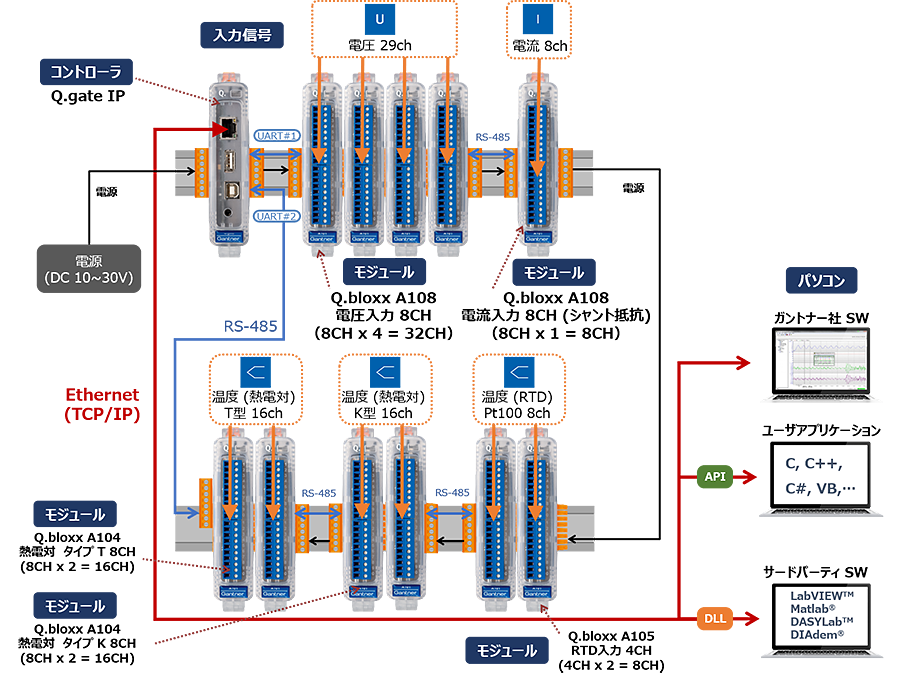

システム構成例
