分散型計測システム Q.シリーズ

世界トップクラスのハードウェアの性能はもちろん、厳しい環境での使用に特化した堅牢で長く持ち続けられるハードウェア設計が特長です。また、分散型モジュールによる配線の簡素化はノイズに強く、離れた場所からも簡単に計測データが得られます。



Q.シリーズ-システム構成例5

システム構成例5

要求仕様

計測パラメータ CH数 サンプリングレート A/D分解能
電圧 10CH 20kHz ⊿Σ型 24bit
ICP® (振動) 2CH 20kHz ⊿Σ型 24bit
ひずみ 8CH 20kHz ⊿Σ型 24bit
温度 熱電対 (T.B.D) 2CH 20kHz ⊿Σ型 24bit
回転パルス 2相 4CH ⊿Σ型 24bit

システム構成

サンプリングレート 20kHz (熱電対 100Hz)

デバイスタイプ 名称 入力信号 ユニット数 CH数 A/D分解能 サンプリング
レート
備考
コントローラ Q.station 101 1 最大 100kHz 高速サンプリング用
(最大 100kHz)
UART 4ポート
(最大 64モジュール)
モジュール Q.bloxx A111
4CH IEPE®/電圧
入力モジュール
電圧
2 8 ⊿Σ型 24bit 同時 100kHz 電圧 /IEPE®
レンジ:±100mV, ±1V, ±10V
Q.bloxx A111
4CH IEPE®/電圧
入力モジュール
電圧/IEPE® 1 電圧 2
IEPE® 2
⊿Σ型 24bit 同時 100kHz 電圧 /IEPE®
レンジ:±100mV, ±1V, ±10V
Q.bloxx A101
2CH マルチ
入力モジュール
ひずみ 4 16 ⊿Σ型 24bit 同時 100kHz ・ ブリッジ電圧:2.5V
・ レンジ:± 2.4mV/V,
      ± 20mV/V
      ±500mV/V
Q.bloxx A104
8CH 熱電対
入力モジュール
温度
(熱電対 T.B.D)
1 8 ⊿Σ型 24bit 同時 100Hz 計測可能な熱電対
B, E, J, K, L, T, U, N, R, S
要CJC内蔵 (別売)
Q.bloxx D101
8CH DIOモジュール
回転パルス 1 8 ⊿Σ型 24bit 周波数入力
(パルスカウンタ, 回転方向認識)

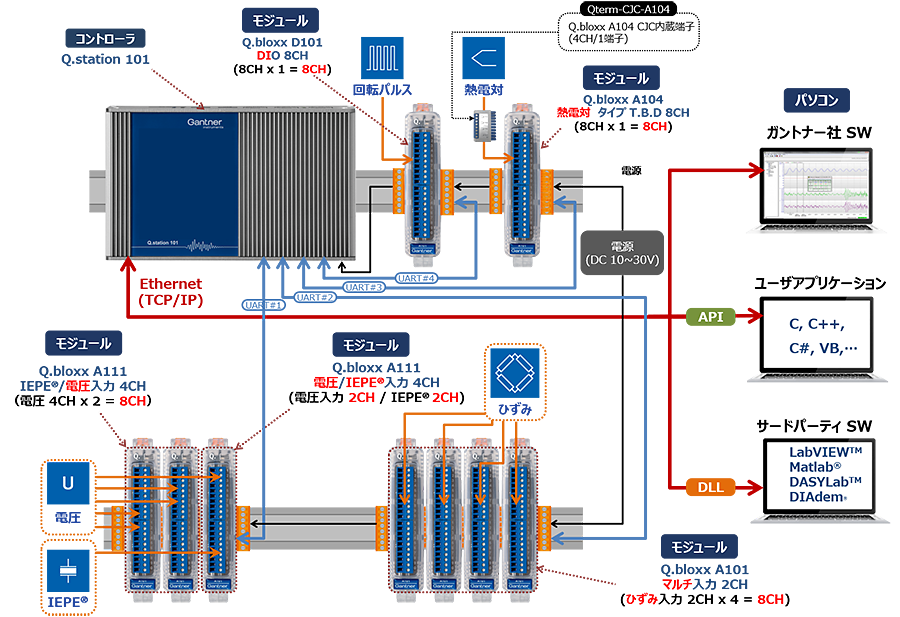

システム構成例
